手动凸轮随动夹紧操作机构

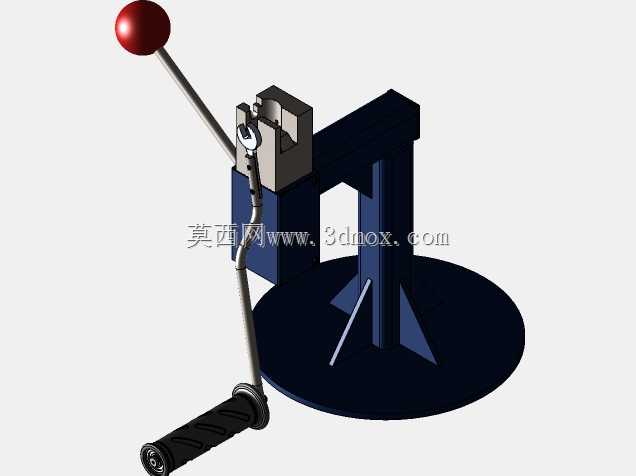

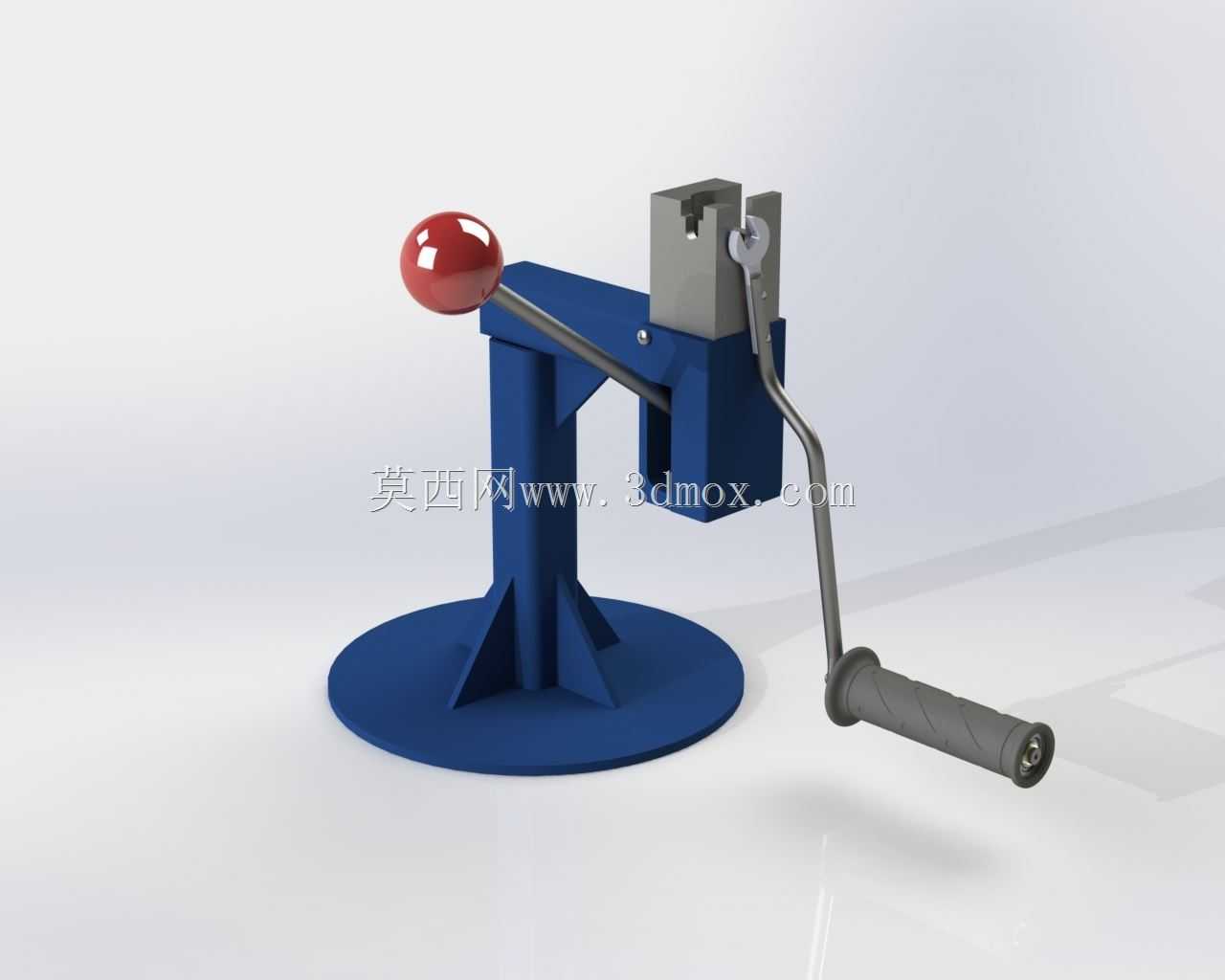

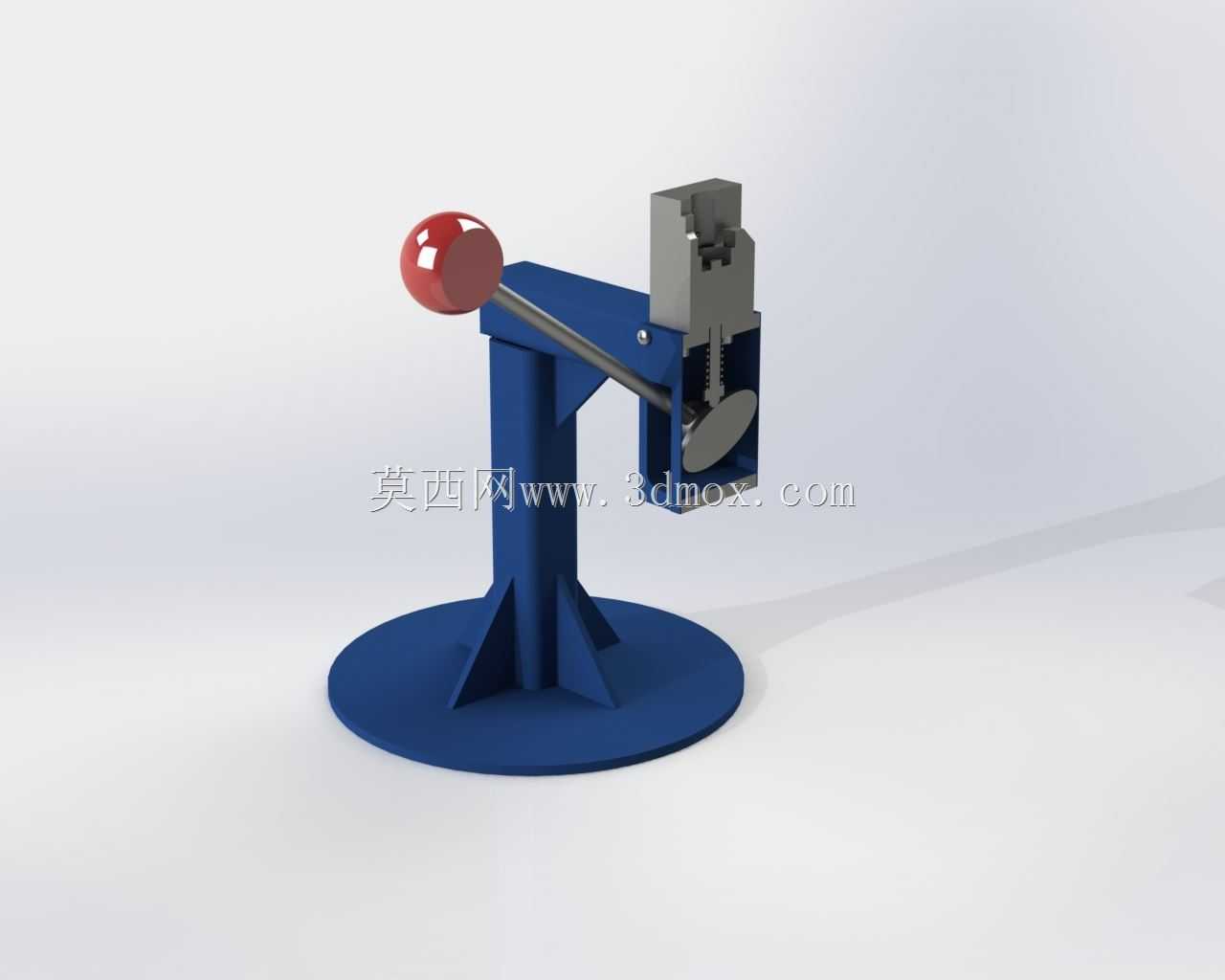

这款手动凸轮随动操作机构，多应用在小型零部件压装、线束端子压接、小尺寸工件定位夹紧的工位场景中，常见于电子配件组装、小型五金件加工的线下人工工位，适配小批量多品类的柔性生产需求，不需要外接气源电源，摆放在普通工作台面即可投入使用，对车间配套条件要求极低。从结构设计逻辑来看，整体采用立式圆盘底座支撑，底座通过加强筋与竖直立柱连接，保证手动摇臂施力时整机不会出现侧翻偏移，安装时仅需要通过底座预留的安装孔将机构固定在工作台面，不需要额外做地基或者复杂的调平操作，整体占用台面尺寸较小，适合工位紧凑的生产线旁布局。操作端的红色球形手柄符合人体工学握持要求，操作人员扳动手柄时，力通过传动杆传递到凸轮结构，带动随动压块完成直线下压动作，摇臂侧的防滑胶套手柄用于辅助锁紧或者调整压头行程，整个传动过程没有冗余的传动环节，力传递损耗小，操作人员只需要施加较小的握力就能获得足够的夹紧压力，长时间操作也不容易产生手部疲劳。凸轮随动结构的设计上，采用了等距凸轮轮廓配合随动顶块，压合行程的线性度较好，不会出现压力突变导致的工件压损问题，压块位置预留了标准安装接口，可以根据不同的工件外形更换对应的压头，不需要改动主体结构就能适配不同规格的工件夹紧需求。机构的所有转动配合位置都预留了润滑注油孔，日常维护只需要定期加注润滑脂就能保证传动顺畅，没有易损的精密电子元件，后期维护成本极低，适合生产一线的粗放使用场景。在实际使用中，这类机构常被用来替代简易的快速夹钳，相比普通快速夹钳，它的压合行程更长，压力输出更稳定，压头的下压平行度更高，不会出现夹钳常见的压头偏摆问题，对于需要保证压合面平行度的工序，比如小型塑胶件的铆压、薄金属片的定位压紧，都能获得更稳定的加工质量。整机的结构件多采用板材焊接与机加工结合的工艺，立柱与底座的焊接位置做了应力消除处理，长期承受交变载荷也不会出现结构变形，保证机构的长期使用精度。
