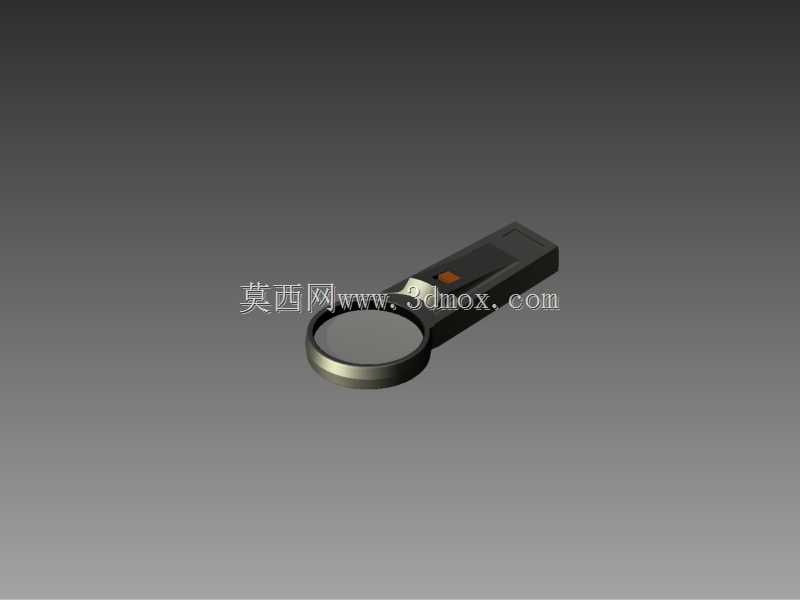

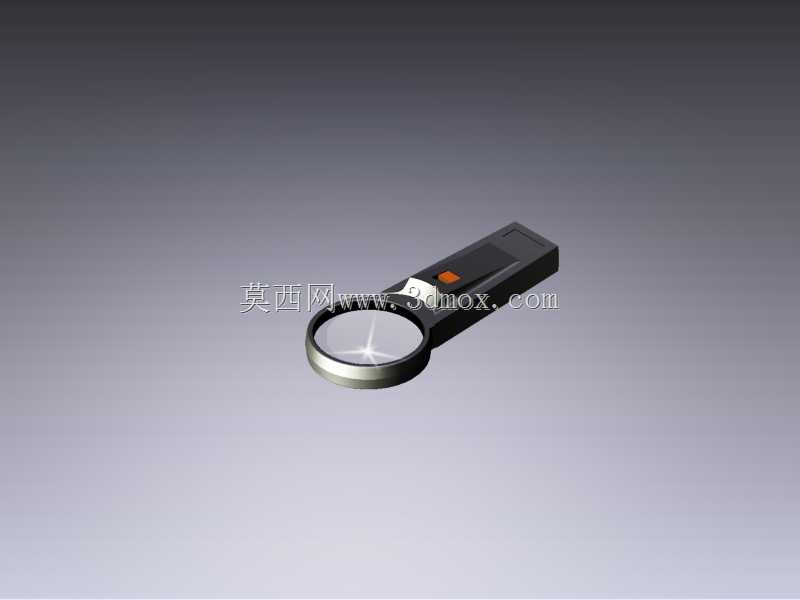

手持带灯便携式放大镜结构设计

这款手持带灯放大镜的结构设计，首先围绕一线检测场景的实际使用需求展开，在电子元器件焊点检测、精密五金件毛刺排查、印刷品套色偏差核验、文玩藏品细节鉴赏这类需要近距离放大观测的场景中，使用者往往需要单手握持设备，同时腾出另一只手调整被观测物件，因此整体握持段做了贴合手掌弧度的收窄处理，握柄长度控制在110mm左右，宽度28mm，厚度16mm，成年人单手握持时虎口位置刚好贴合握柄末端的圆弧过渡，长时间握持不会出现硌手的疲劳感。

光学镜片部分采用圆形凸透镜设计，镜片直径50mm，有效观测区域覆盖镜片边缘向内3mm范围，镜圈做了1.2mm壁厚的包边结构，既可以固定镜片防止日常使用中磕碰崩边，也能让镜片与前端照明LED的光线形成合理夹角，避免光线直射镜片产生眩光影响观测效果。照明模块设置在镜圈与握柄的衔接位置，采用侧发光排布，光线以45度角投射到被观测物表面，相比直射式照明，这种角度能更好凸显物件表面的细微凹凸纹理，比如金属件表面的细微划痕、PCB板上的虚焊凹陷都能清晰呈现，开关按键设置在握柄上表面距离前端30mm位置，刚好是握持时食指自然放置的区域，按压行程1.5mm，反馈清晰，单手即可完成开关操作，不需要调整握持姿势。

握柄内部做了分层腔体设计，上层为电路板与按键的安装位，下层为电池仓，可容纳两节7号干电池，电池仓盖采用滑扣式结构，不需要额外工具即可打开更换电池，仓盖与握柄主体的配合间隙控制在0.15mm，既保证开合顺畅，也能避免日常使用中灰尘进入仓体。整体设备的总重量控制在85g以内，放在工具包或者工作服口袋中不会产生明显的坠重感，设备外轮廓所有棱边都做了R1.5的圆角处理，没有尖锐边角，日常取放不会刮蹭衣物或者划伤手部。

在结构强度设计上，镜圈与握柄的衔接位置做了2mm厚的加强筋结构，从镜圈底部一直延伸到握柄中部，能承受1.2米高度自由跌落至水泥地面的冲击，不会出现镜圈断裂、镜片脱落的问题。镜片采用高透光亚克力材质，相比普通玻璃镜片重量减轻60%，同时抗冲击性能更强，不会因为意外摔落碎裂造成安全隐患。握柄表面做了细晒纹处理，摩擦力适中，即使手上沾有少量检测用的酒精、防锈油，也能稳定握持不会打滑。设备前端的镜圈最前端比镜片表面高出0.8mm，当放大镜平放在桌面上时，镜片不会直接接触桌面，避免镜片被桌面的硬质颗粒刮花，延长镜片的使用寿命。
