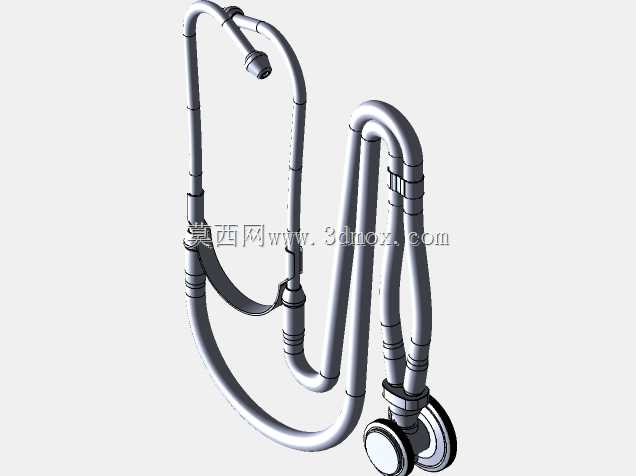

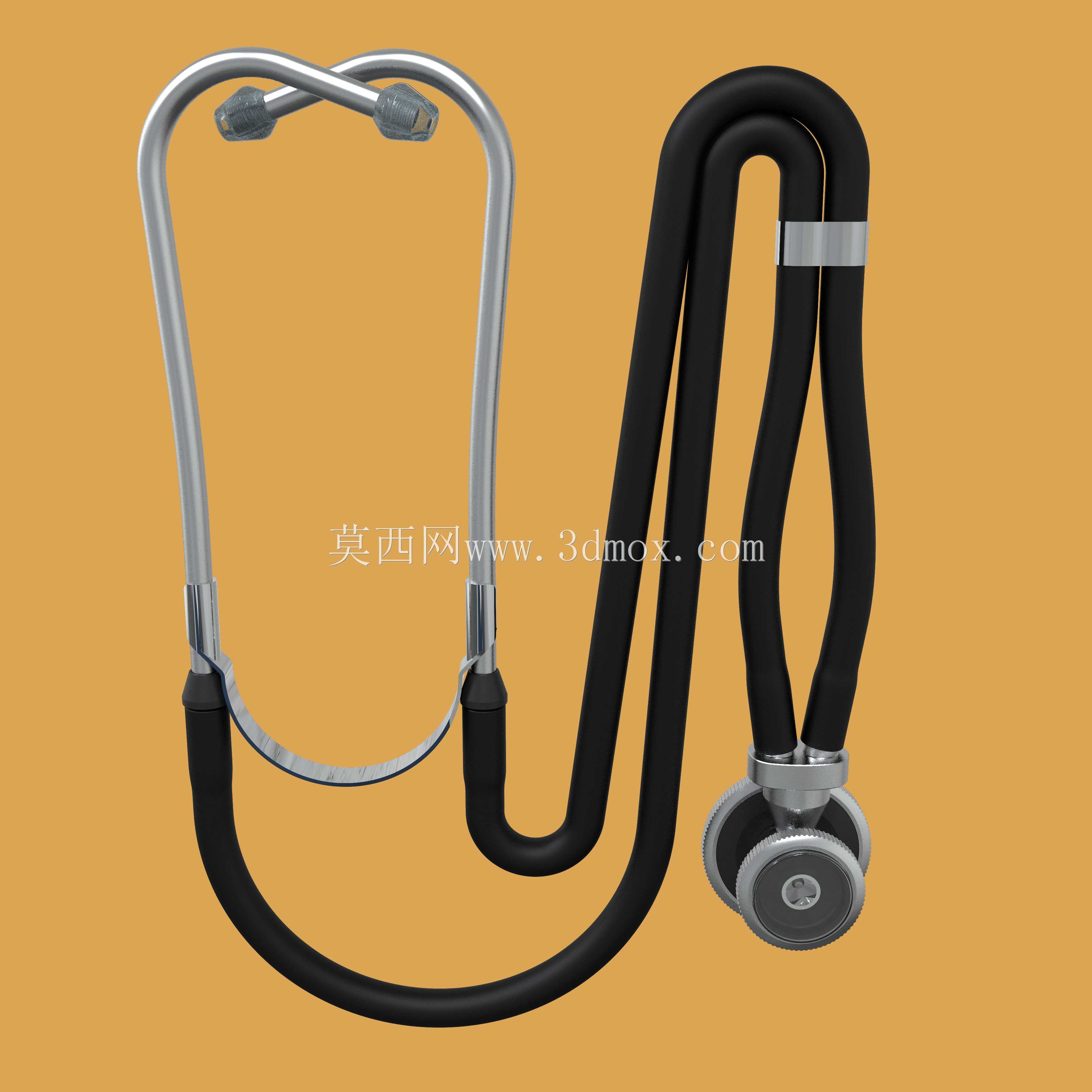

医用听诊器结构外观三维建模作品

　　本次建模的听诊器结构，核心围绕临床日常诊疗的实际使用场景展开还原，没有做超出民用常规听诊器的功能冗余设计，整体结构完全贴合门诊、病房查体时的实际操作逻辑。从实际用途来看，常规听诊器主要用于心肺音、肠鸣音等体表传导音的拾取，建模时优先还原了各部件的人机交互边界：耳挂部分的弯折角度参考了成年使用者佩戴时的耳廓贴合角度，避免出现佩戴时夹角过大压迫耳道、或是夹角过小容易滑落的问题，耳件的接触端做了圆弧过渡处理，匹配常规耳塞的安装尺寸，预留的安装槽深度刚好能卡入标准规格的软质耳塞，不会出现装配后松脱的情况。拾音端的胸件部分，建模时还原了双腔听诊器的典型结构，膜面与钟面的切换结构做了可动的结构预留，

　　转动胸件时的卡位结构完全按照实物的阻尼感做了结构还原，膜片的安装压圈做了薄壁结构处理，厚度控制在0.8mm，和实物的金属压圈尺寸保持一致，既保证压合膜片时的结构强度，也不会因为壁厚过大导致整体重量超标。导音管路部分，建模时还原了Y型管路的分叉角度，主管路长度控制在50cm左右，分叉后的两段支管长度对称，差值控制在2mm以内，避免因为管路长度差导致的声音传导相位差，影响听诊时的判断精度，管路的外径控制在6mm，内径3.5mm，和常规PVC听诊管路的尺寸参数一致，管壁厚度均匀，不会出现弯折时堵死管路的结构问题。从设计思路上来说，整个模型没有做夸张的造型修改，完全以日常临床使用的成熟产品结构为参考，各部件的连接位置都做了装配间隙预留，

　　比如耳挂和Y型管路的插接位置，预留了0.3mm的过盈配合量，保证装配后不会轻易脱落，胸件和主管路的连接位置做了阶梯轴结构，和管路的内径匹配，插接后能保证音腔的密封性，避免声音泄漏导致的拾音效果下降。需要注意的是，该模型仅用于结构外观展示、布局参考使用，未做医疗级的声学传导仿真验证，也未考虑医用级材料的生物相容性、消毒耐受度等生产制造相关的参数要求，不能直接用于产品开模或是临床使用场景，仅适合作为医疗场景布局、医用器具展示类的三维素材使用，建模时各部件的外形边界都做了圆角处理，没有尖锐棱角，和实物的安全设计要求保持一致，整体外轮廓尺寸收拢在常规听诊器的尺寸范围内，收纳时可以自然弯折盘绕，不会出现结构干涉。
