轧机用卷纸架轴类零件三维设计

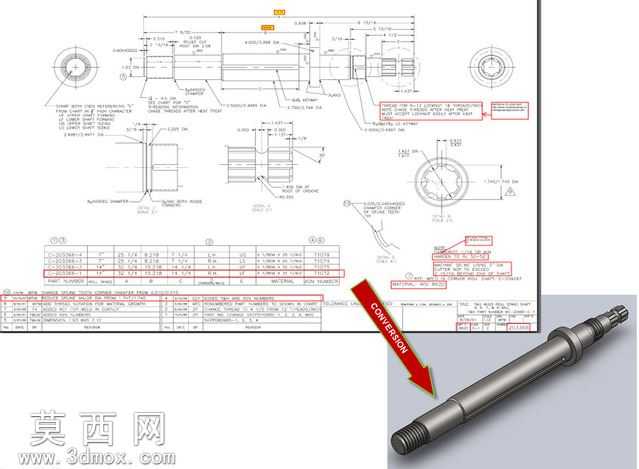

本作品为轧机配套的卷纸架轴类零件三维建模成果，建模过程严格遵循机械设计规范与零件加工工艺要求，依托三维建模软件完成全参数化特征构建，完整还原了轴类零件的全部结构细节。建模初期先梳理零件的功能需求与装配关系，该轴作为轧机卷纸机构的核心承载传动零件，需要承担卷纸辊的支撑、扭矩传递以及轴向定位功能，因此建模时优先确定各轴段的直径、长度基准，以轴的中心轴线为全局建模基准，依次构建两端螺纹段、轴承配合轴颈、传动键槽、定位轴肩、密封配合段等特征，所有尺寸均严格匹配工程图纸的公差要求，对配合面的尺寸精度、形位公差对应的建模特征做了精细化处理，确保后续工程出图、装配仿真的可用性。材质配置阶段，结合该轴的实际使用工况，选用合金结构钢作为零件材质，在渲染环节调整金属材质的粗糙度、反光度、金属度参数，还原调质处理后轴类零件的金属质感，对螺纹段、磨削加工面做了差异化的材质表现，区分不同加工工序对应的表面质感，让渲染效果更贴近真实零件的外观状态。结构设计上充分考虑零件的加工工艺性，各轴肩过渡处设置了符合规范的圆角，避免应力集中，键槽的位置、尺寸匹配标准平键的安装要求，两端螺纹段的退刀槽、中心孔特征均完整还原，确保模型可直接用于加工工艺仿真、装配干涉检查。设计过程中同步验证了零件的装配逻辑，确认各配合轴段与轴承、传动件、密封件的配合尺寸无干涉，轴向定位的轴肩高度符合安装要求，整体建模过程遵循从基准到特征、从整体到细节的设计思路，所有特征均保留参数化编辑能力，可根据实际使用需求快速调整轴段长度、直径等参数，适配不同规格轧机卷纸机构的使用需求，模型完成后经过结构校验，无几何错误、破面等问题，可直接用于后续的有限元受力分析、运动仿真以及工程图导出。
