左侧密封板机械结构三维设计方案

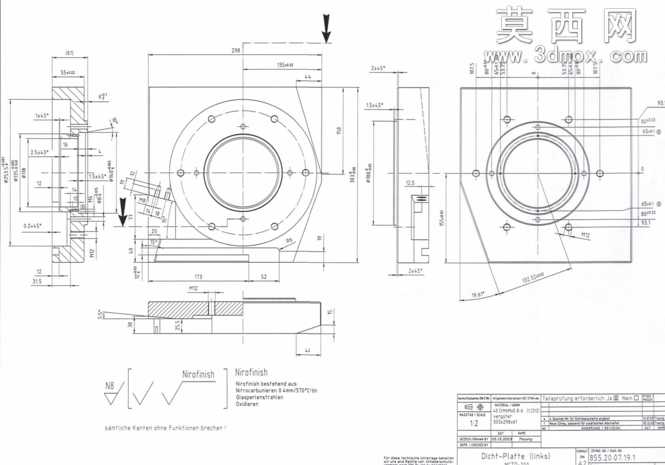

本作品为左侧密封板的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程构建，首先通过草图绘制模块精准绘制密封板的主视、侧视、俯视等多视角轮廓，严格按照工程图纸标注的尺寸约束完成各段线条的定位，确保圆形密封腔、连接孔位、侧边安装斜面的尺寸公差符合机械密封的装配要求。建模过程中采用拉伸、切除、倒角、拔模等基础特征命令逐步构建实体结构，针对密封板的环形密封槽结构，采用旋转切除命令完成精准成型，保证槽体的深度、宽度与同轴度满足密封件的安装适配需求，同时对板体边缘的安装孔位采用线性阵列与圆周阵列结合的方式完成排布，确保各孔位的位置度误差控制在机械装配允许范围内。材质配置阶段，根据密封板的实际使用工况，为模型赋予了合金结构钢的材质属性，调整材质的粗糙度、金属光泽度参数，还原金属零件的真实质感，同时对密封槽区域单独赋予橡胶密封件的材质效果，清晰区分密封配合区域与金属基体区域。结构设计层面，该密封板采用方形法兰基体搭配中心圆形密封腔的结构形式，侧边设置的倾斜安装面可适配对应角度的设备安装位，板体上分布的多个连接通孔可实现与相邻部件的螺栓紧固连接，中心环形槽用于嵌入密封圈，实现腔体内部介质的静密封效果，板体背面的定位凸台可与配合部件的凹槽实现精准对位，避免装配过程中出现错位问题。设计思路上，该密封板以满足设备腔体的密封防护需求为核心，在保证结构强度的前提下尽可能优化板体厚度，降低零件整体重量，同时通过对称式的孔位排布提升装配的通用性，各边角处设置的工艺倒角可避免安装过程中出现锐边划伤问题，也能有效减少应力集中现象，提升零件的长期使用寿命。建模完成后通过软件的干涉检查功能验证了各结构尺寸的合理性，确保密封板与配套部件装配时无干涉问题，同时生成了对应的二维工程视图，完整标注各关键尺寸、形位公差与表面粗糙度要求，可直接用于生产加工环节的技术参考。
