高精度推力垫圈机械结构三维设计

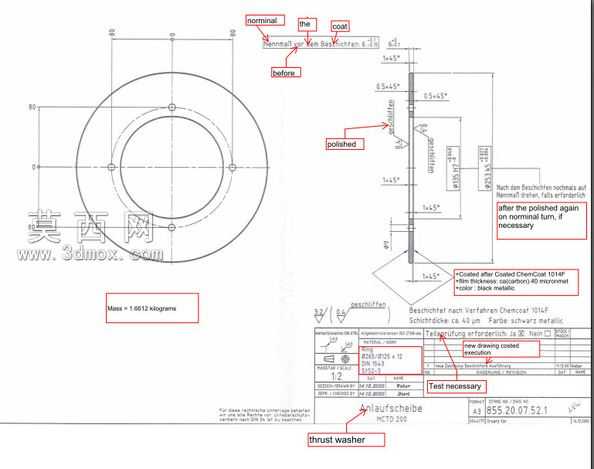

本推力垫圈三维模型采用SolidWorks软件进行全参数化建模设计，建模过程严格遵循机械设计标准与工程图纸标注规范，完整还原了推力垫圈的环形主体结构、端面加工特征以及各部位尺寸公差要求。建模初期首先梳理工程图纸中的尺寸逻辑，以中心轴线为基准建立全局坐标系，通过草图绘制完成内外圆轮廓的精准定位，采用旋转凸台特征快速生成垫圈的基础环形基体，针对图纸中标注的端面抛光区域、倒角特征以及厚度公差要求，通过拉伸切除、倒角、圆角等细节特征逐一完成结构还原，所有特征均保留完整参数关联，可根据实际使用需求快速调整内外径尺寸、整体厚度、倒角大小等核心参数，适配不同规格的装配场景。材质设定阶段根据推力垫圈的实际使用工况，选用常用的合金结构钢作为基础材质，在软件材质库中调整材质的表面粗糙度、金属光泽度、反射率参数，还原抛光后端面的高光金属质感与非加工面的哑光质感，同时针对图纸中标注的表面处理要求，对不同区域的材质外观做差异化设置，清晰区分抛光加工面与普通加工面的视觉效果。结构设计上充分考虑推力垫圈的实际承压功能，保证环形端面的平面度要求，内外径的同轴度公差在建模过程中通过基准轴约束严格控制，避免出现偏心问题影响装配后的受力均匀性，同时对垫圈的边缘倒角做了标准化处理，去除锐边防止装配过程中划伤配合零件，也能减少应力集中提升零件的使用寿命。设计过程中同步完成了工程图的关联生成，所有尺寸标注、形位公差、技术要求均与三维模型实时联动，模型修改时工程图可自动同步更新，大幅提升设计迭代效率。整体模型结构完整，特征树清晰有序，无多余的冗余特征与几何错误，可直接用于虚拟装配验证、有限元受力分析、加工工艺编制以及3D打印样件制作，能够满足机械设计、产品教学、装配演示等多场景的使用需求，为紧固件类零件的标准化建模提供了规范的参考样例。
