2英寸复合铸造汽车零部件结构设计

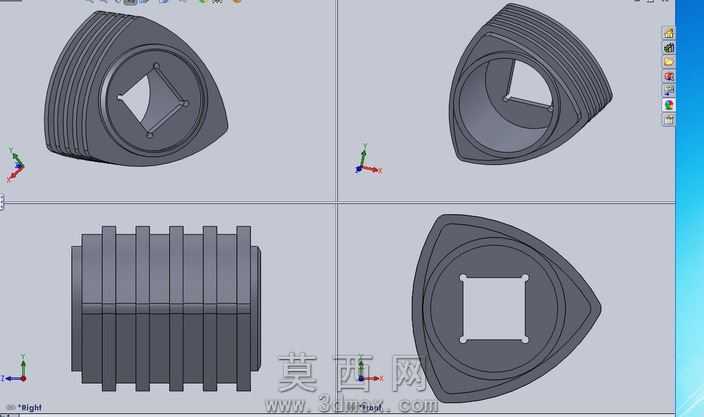

本作品为面向汽车动力系统适配的2英寸复合铸造异形零部件，整体采用三角转子类轮廓造型，在三维建模阶段优先围绕复合铸造工艺的成型特性展开结构规划。建模过程中首先完成外轮廓的曲面构建，基于勒洛三角形的几何特征做顺滑过渡处理，外侧周向设计多道平行环状散热鳍片结构，鳍片厚度均匀控制在铸造工艺允许的最小壁厚区间，既保证铸件冷却过程中应力均匀分布避免缩孔缺陷，也能在部件实际运行时提升与空气的接触面积强化散热效率。部件中心区域设计方形通孔安装位，孔位四角做圆角过渡处理，避免铸造过程中尖角位置产生应力集中，同时孔位周向设置四个定位凸点，用于装配过程中的快速对位，降低装配公差累积。建模阶段对所有内外壁的拔模角度做统一校验，保证沿开模方向的结构无倒扣特征，适配复合铸造的模具脱模需求，内壁与外壁的壁厚差控制在合理区间，避免铸件成型后因冷却速率不一致产生形变。渲染阶段采用哑光铸铁材质做基础表现，对散热鳍片的边缘做轻微高光处理突出结构层次感，通过四视图布局分别展示部件的正面、背面、侧视剖面、端面安装位结构，清晰呈现内外结构的衔接关系。设计过程中充分兼顾部件的结构强度与轻量化需求，在非受力区域做适度的壁厚减薄处理，在安装位、鳍片根部等受力集中区域做加厚补强，整体结构完全适配复合铸造的批量生产工艺要求，无需额外做过多后加工处理即可满足装配精度要求，可直接适配对应规格的汽车动力组件安装需求，在保证结构可靠性的前提下有效控制生产制造成本。
