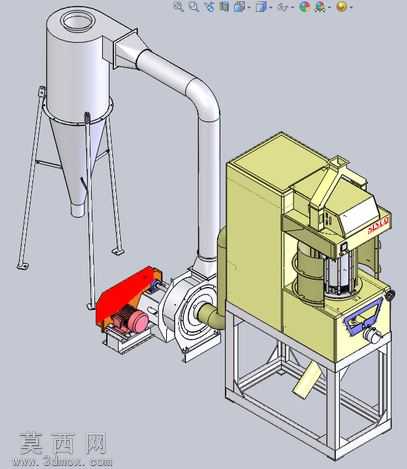

XTS80-SINCO水稻加工成套设备三维设计

本套XTS80-SINCO水稻加工设备三维模型采用SolidWorks平台完成全参数化建模，整体围绕小型水稻精加工的作业流程完成布局设计，完整还原了设备从进料、碾制到集料除尘的全链路结构。建模过程中针对不同功能模块采用差异化的建模逻辑：核心碾米主机部分采用多实体建模方式，先搭建方管焊接的机架基准框架，再依次完成主机箱体、内部碾磨腔体、出料导槽、操作面板等部件的建模，对箱体的钣金折弯结构、机架的焊接切口、操作把手的人机工学弧度都做了精准还原，钣金件统一赋予哑光黄绿色金属漆材质，机架赋予磨砂银灰色方钢材质，清晰区分不同结构的功能属性。风送集料系统部分，针对旋风分离器的锥面曲面、输送管道的弯折弧度、风机蜗壳的流线型内腔做了曲面优化建模，避免出现曲面破面、接缝错位的问题，旋风分离器的三角支腿采用等边角钢建模，精准还原了支腿的斜撑角度与底部支撑脚的结构，管道连接处的法兰盘、密封结构都做了细节刻画，风机与电机的传动部分还原了带轮、V带、红色电机防护罩的结构，电机部分赋予铸铁哑光材质，防护罩赋予亮红色烤漆材质，管道与旋风筒赋予磨砂不锈钢材质，通过材质差异直观区分动力单元、输送单元与集料单元。整体装配过程采用自下而上的装配逻辑，先完成各个子装配体的配合约束，再进行总装配合，对管道与主机、风机的连接位置做了同轴心与重合约束，确保整体布局无干涉，同时保留了各运动部件的活动自由度参考。设计过程中充分考虑小型粮食加工设备的作业需求，将旋风集料除尘结构与主机直连，通过风机负压实现碾米过程中稻壳、米糠的自动抽吸分离，避免加工过程中粉尘外溢，整体结构紧凑，占地面积小，适合小型加工作坊使用。模型在渲染阶段采用工作室均匀光照环境，对金属材质的反光度、粗糙度做了参数调整，既还原了工业设备的厚重质感，也清晰展现了各部分的结构细节，所有部件的建模比例均参考实际小型碾米设备的尺寸参数，结构逻辑符合粮食加工设备的设计规范，可作为农业机械设计、小型粮食加工设备优化的参考模型，也可用于相关设备的教学演示、方案展示场景。
