透明塑料家用导流漏斗三维设计作品

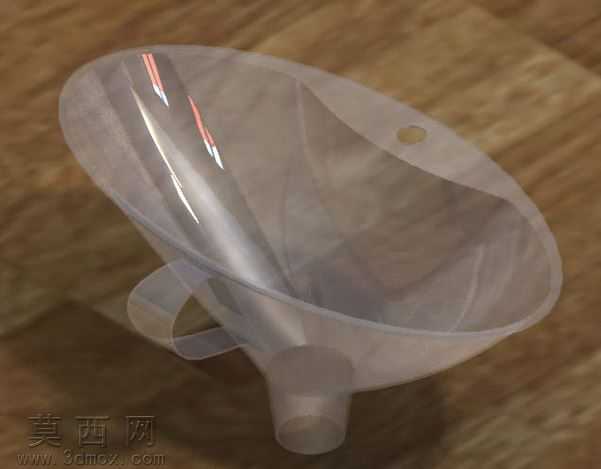

本作品为家用透明塑料漏斗的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台特征构建漏斗核心的锥形腔体结构，精准控制锥面的倾斜角度，既保证液体能够依靠重力顺畅沿内壁向下汇流，又避免锥角过小导致的液体挂壁残留问题。建模过程中对漏斗的各部分结构做了精细化处理：顶部敞口边缘做了加厚卷边设计，提升结构刚性的同时避免边缘过于锋利划伤使用者；侧壁靠近上沿的位置设计了圆形挂孔，方便日常使用后悬挂收纳，减少台面占用空间；下部出料口做了等径直段设计，能够适配多数常见容器的瓶口口径，避免加注过程中液体外溢；侧壁额外增设了一体式弧形把手，方便使用者加注时握持固定，防止漏斗移位滑落。材质与渲染阶段，为模型赋予半透明聚丙烯塑料材质，调整材质的折射度、粗糙度与透光参数，还原普通家用塑料漏斗的通透质感，同时在把手、卷边位置做了轻微的磨砂质感处理，模拟真实产品的注塑成型表面效果；场景渲染时搭配木质台面作为展示背景，添加柔和的环境漫反射光照，让半透明材质的光影折射效果更贴近真实使用状态，清晰展现漏斗的内部腔体结构与外部轮廓细节。设计思路上充分结合日常使用场景的实际需求，整体结构无多余冗余特征，所有转角位置均做了圆角过渡处理，既避免注塑生产时的应力集中问题，也让日常清洗时无清洁死角，适配厨房液体分装、车用机油加注、实验室小剂量液体转移等多种使用场景，模型结构完整可直接用于3D打印验证或注塑开模参考。
