圆柱工件自动摆料上料工位结构设计

该摆料工位主要面向批量圆柱类工件的产线排布工序，常见于五金加工、电子元器件组装、食品包装等需要规整摆放圆柱形物料的生产场景，替代人工完成重复的取料摆料动作，降低人工排布的对位误差，适配连续化产线的节拍要求。设备整体采用铝型材搭建主体机架，机架底部配置可调脚杯，可适配车间地面的不平整工况，安装时预留周边600mm的操作维护空间，机架主体高度控制在1100mm左右，符合人工辅助操作的人机工程高度，上层摆料平台与下层输送机构的层间距预留220mm，方便机构维护与工件异常卡滞时的人工处置。

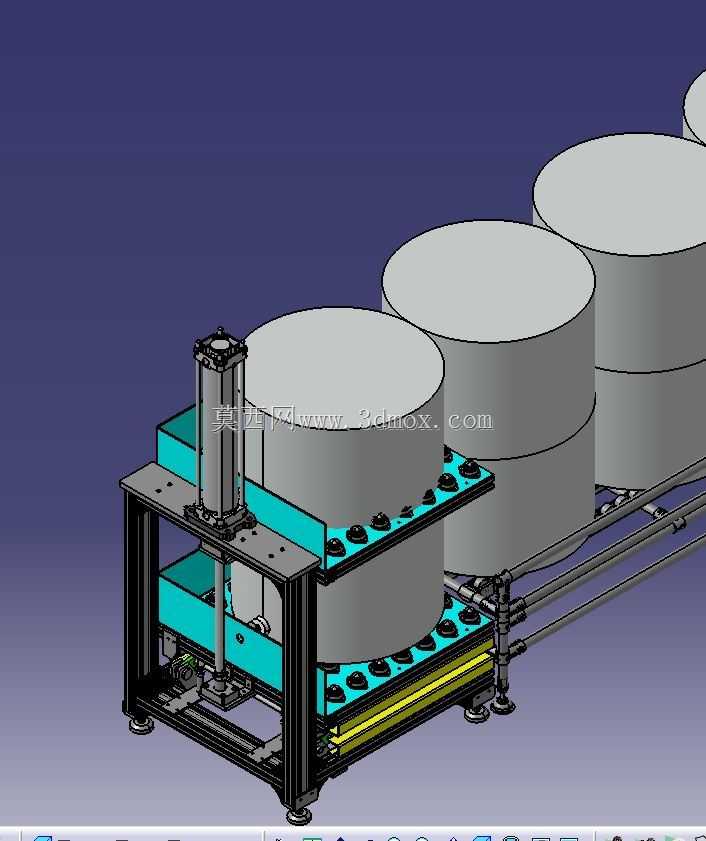

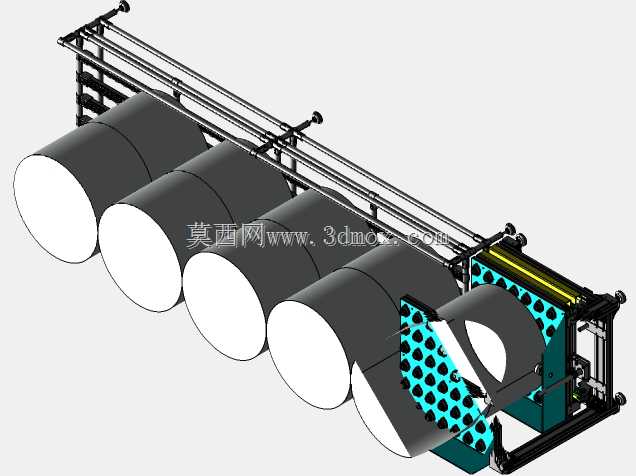

结构设计上，工位采用双层料盘布局，上下层均设置带定位孔的承托板，定位孔按照圆柱工件的外径做公差适配，单块承托板可排布数十个圆柱工件，承托板下方配置直线导轨输送结构，可实现空料盘与满料盘的自动切换，减少换料停机时间。机架侧方配置立式气缸顶升机构，气缸输出端连接柔性压头，可在料盘到位后完成工件的下压定位，避免输送过程中工件偏移倾倒，气缸行程根据工件高度做适配设计，下压速度配置节流阀可调，避免刚性下压损伤工件表面。

气路管线沿铝型材槽体内嵌布置，避免管线外露造成的剐蹭风险，所有运动部件均设置行程限位硬挡块，防止机构超程运行造成结构损坏。设计过程中优先考虑工件换型的适配性，承托板采用快拆式安装结构，更换不同规格的定位承托板即可适配不同外径的圆柱工件，无需改动主体机架与输送、顶升结构，缩短产线换型调试周期。设备的进料端可对接前序的工件加工出料工位，出料端可对接机械手取料工位，实现工件从加工到摆料再到下序作业的全流程衔接，摆料精度可控制在±0.2mm以内，满足自动化取料的对位要求。

机架的型材连接采用标准角件紧固，无需复杂焊接加工，组装调试难度低，后期维护时可快速拆解更换受损部件。输送结构采用同步带传动，传动平稳噪音低，适配车间长时间连续运行的工况，传动位置配置张紧调节结构，长时间运行出现皮带松弛时可快速调整张紧度，无需拆解整体结构。顶升气缸的安装位置设置浮动接头，抵消气缸安装的同轴度误差，延长气缸使用寿命，避免活塞杆受径向力造成的密封件磨损。
