双料盘软胶条自动送料设备结构

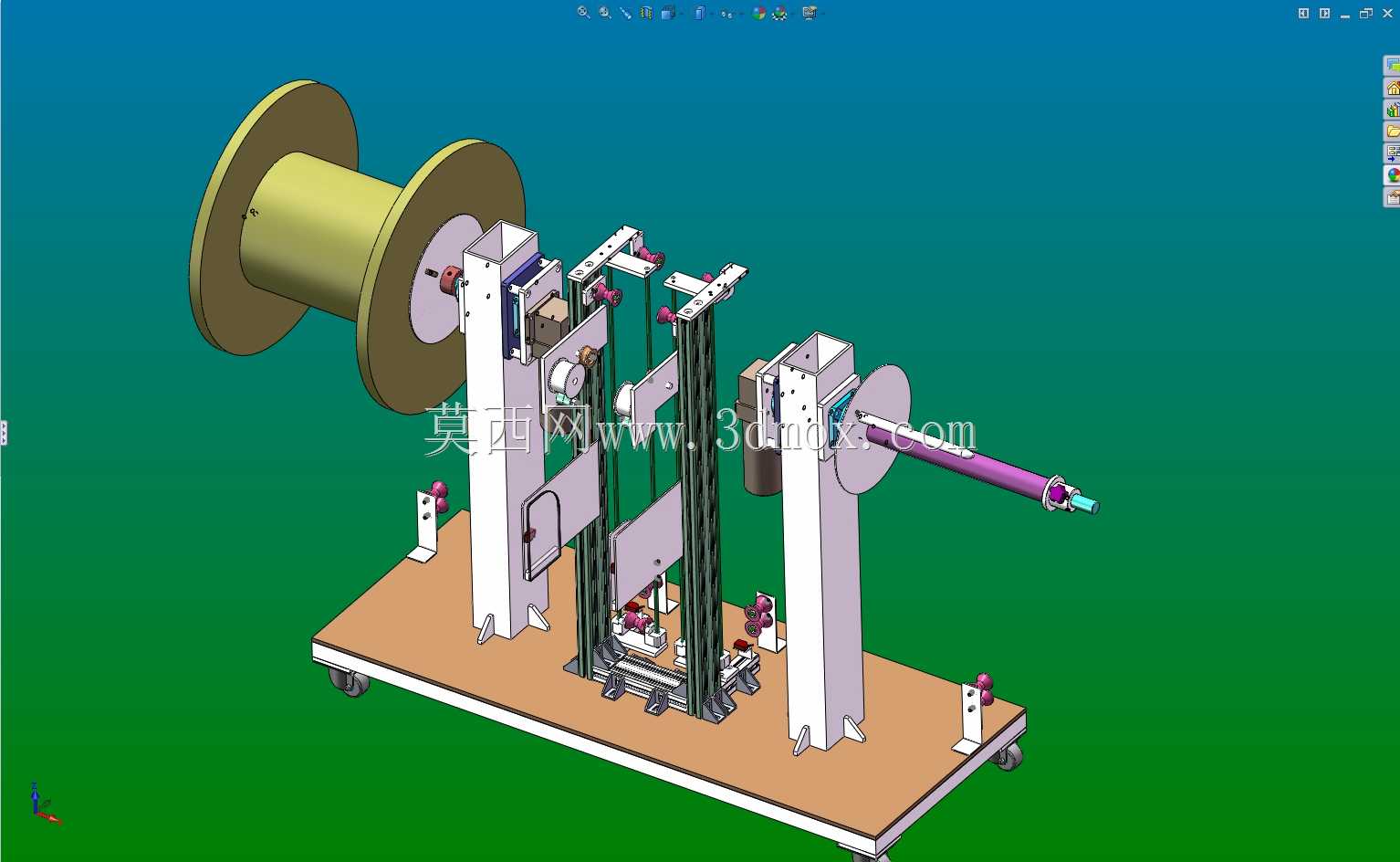

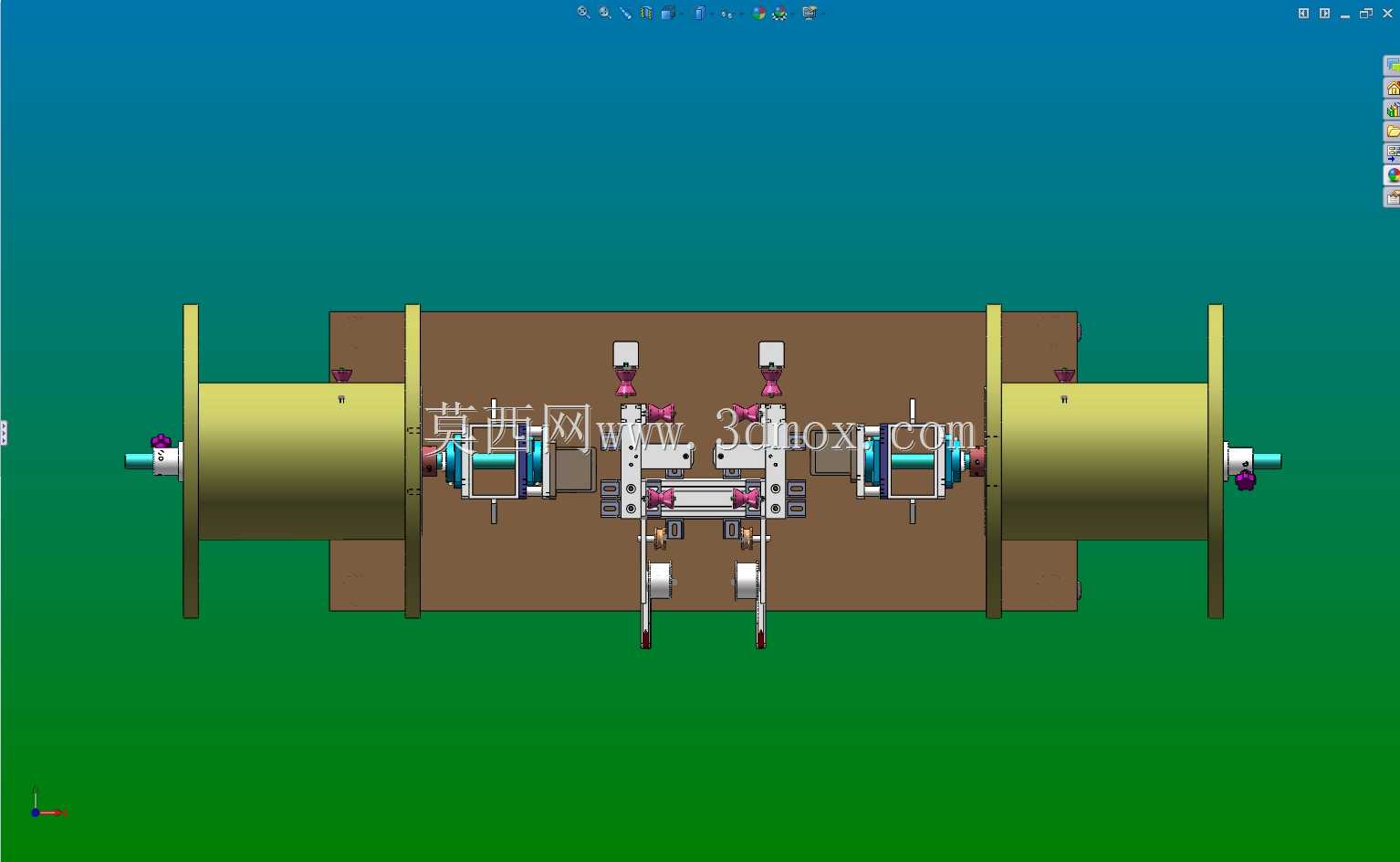

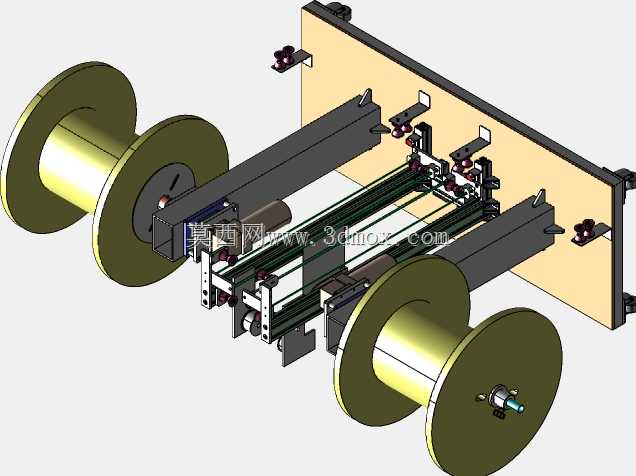

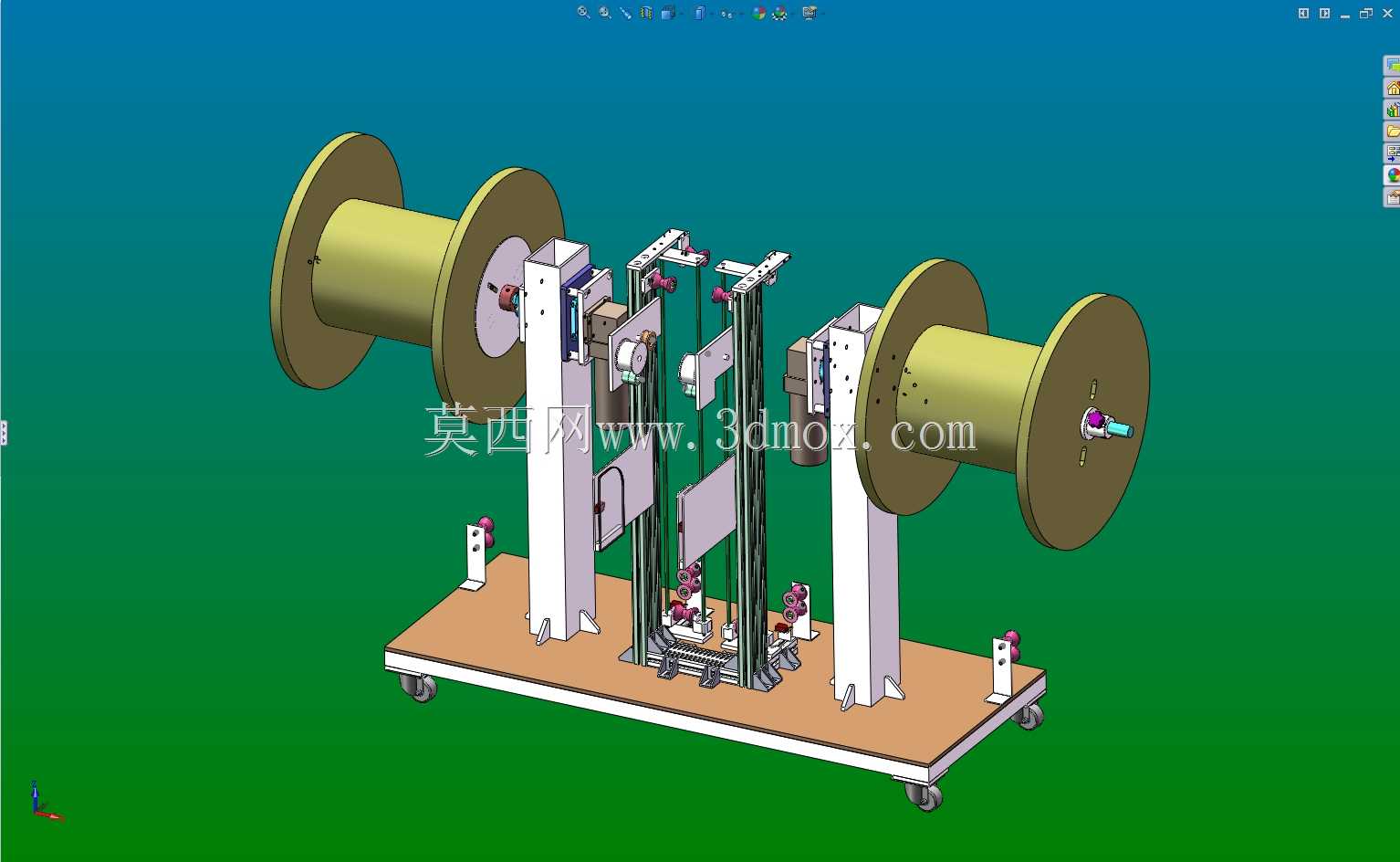

该设备主要面向软质胶条类物料的连续供给场景，常见于密封条裁切、胶条贴合、线束包覆类生产工位，解决传统人工放料过程中胶条扭转、张力不均、供料节奏与下游加工节拍不匹配的问题。设备采用双侧对称料盘布局，可同时装载两卷软胶条原料，单工位即可满足双路供料需求，也可在一侧料卷耗尽时快速切换另一侧料卷接续生产，减少停机换料的等待时长。底部采用带脚轮的平板式安装底座，脚轮带锁止结构，可根据产线布局调整设备摆放位置，锁止后可保证运行过程中设备无偏移，底座整体为矩形板式结构，安装时仅需保证放置平面水平度满足常规工业地坪要求即可，无需额外浇筑预埋基础，适配多车间灵活转线的使用需求。两侧立式支撑立柱承担料盘与导料组件的安装载荷，立柱上集成了料盘装夹轴、导向辊组、张力调节组件，胶条从料盘引出后，经过多组竖向排布的导向辊完成方向校正，避免胶条在送料过程中出现翻折、扭绞的情况，张力调节组件可根据胶条的材质软硬、拉伸特性调整压合力度，保证送料过程中胶条张力恒定，不会出现过拉伸变形或者松垮垂落的问题。中部的双路导料立架为送料路径的核心导向部分，每一路导料路径都设置了独立的过辊与限位结构，可根据胶条的宽度调整限位挡块的间距，适配不同幅宽的软胶条送料需求，立架上预留了传感器安装位，可根据实际使用需求加装缺料检测、送料速度检测元件，实现与下游加工设备的信号联动，匹配下游工位的加工节奏自动调整送料速度。设计过程中充分考虑了料卷的换料操作便利性，料盘装夹轴采用快拆式结构，更换料卷时无需额外工具即可完成锁紧与释放，装夹轴的高度设置符合人工操作的舒适作业区间，减少换料过程中的抬升操作强度。整体结构的受力路径清晰，料卷的垂直载荷通过立柱直接传递到底座框架，导料过程中的横向作用力通过立架与立柱间的连接型材分散，避免长期运行出现结构变形。设备的送料路径无尖锐棱角，所有过辊表面都做了光滑处理，不会刮伤软胶条的表面，适配表面质量要求较高的胶条类物料送料作业，可直接对接裁切机、贴合机、包覆机等下游加工设备，作为产线前端的原料供给单元使用。
