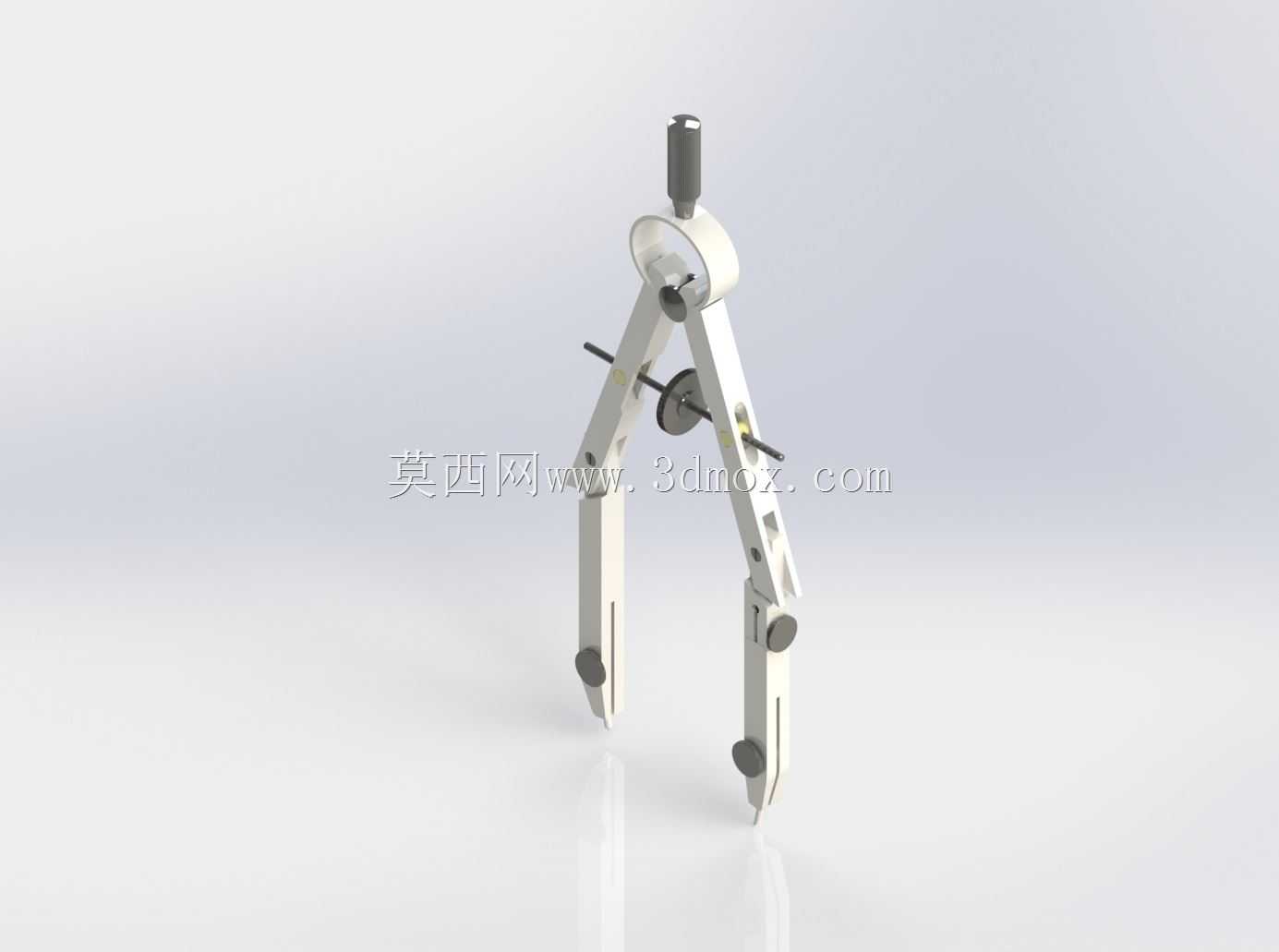

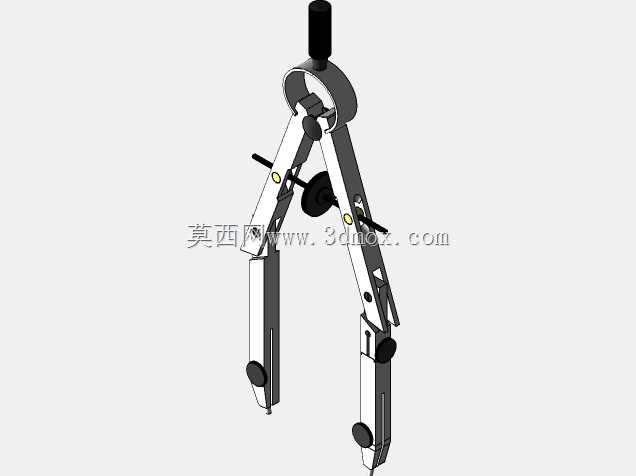

可调式绘图圆规三维结构设计

这款可调式绘图圆规的结构设计，完全围绕手工制图、工程绘图场景的实际使用需求展开，日常在机械制图现场、工程绘图教学、精密图样绘制作业中，作业人员可通过调整两支规脚的开合角度，快速划定不同半径的圆弧或圆周，满足不同尺寸绘图作业的划线需求。从功能结构来看，规体顶部设置了按压式锁紧旋钮，作业时按压顶部旋钮即可快速调整规脚开合幅度，松开后可自动锁止当前角度，避免绘图过程中规脚移位导致划线尺寸偏差；其中一支规脚集成了铅芯夹持结构，可适配不同线径的绘图铅芯，夹持位置设置了微调顶丝，更换铅芯后可快速调整铅芯伸出长度，保证划线粗细均匀；另一支规脚为定位针结构，针尖做了硬化处理，长期使用不易磨损变钝，定位时不会在图纸上留下过大针孔，也可避免定位打滑导致的圆心偏移。设计过程中优先考虑了手持操作的人机适配性，规身主体采用轻量化硬质结构，两支规脚的握持位置做了防滑纹理处理，长时间手持绘图不易产生疲劳；规脚中部设置了延伸调节滑轨，常规状态下可绘制常规半径的圆弧，拉开滑轨延伸段后可覆盖更大半径的绘图范围，无需更换大尺寸圆规即可完成大幅面图纸的划线作业。规体的铰接位置采用了阻尼转轴结构，转动时阻尼力度均匀，既不会因为阻尼过小导致规脚自由晃动，也不会因为阻尼过大造成角度调整费力；所有活动连接位置都预留了合理的装配间隙，长期反复开合调整也不会出现卡滞、松旷的问题。从安装与尺寸边界来看，规体收拢状态下整体长度适配常规绘图工具盒的收纳尺寸，可与直尺、三角板、分规等常规制图工具共同收纳，不会占用过多储物空间；规脚展开至最大角度时，两支规脚的针尖与铅芯端点的连线距离覆盖常规工程绘图的常用半径区间，完全满足机械制图、建筑绘图、教学演示等场景的常规绘图需求，定位针与铅芯的安装位置做了同轴度校准，保证绘制圆弧时圆心与半径的精度符合手工制图的公差要求，不会出现圆心偏移、圆弧失圆的问题。
