高精度圆柱导向套机械结构设计

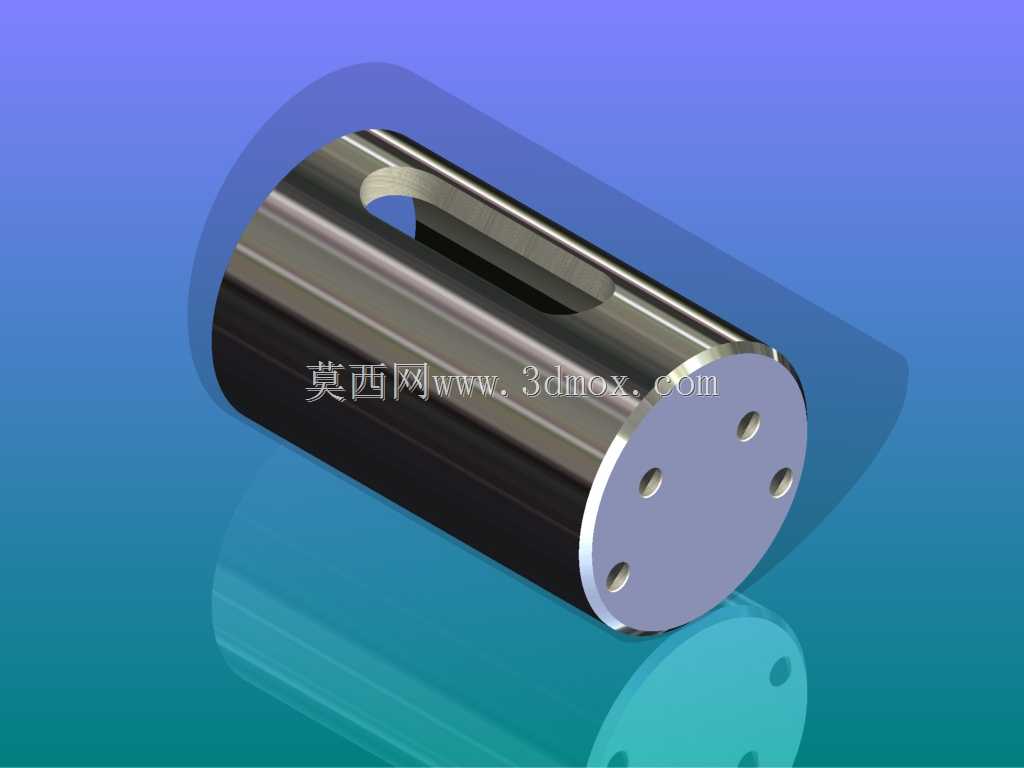

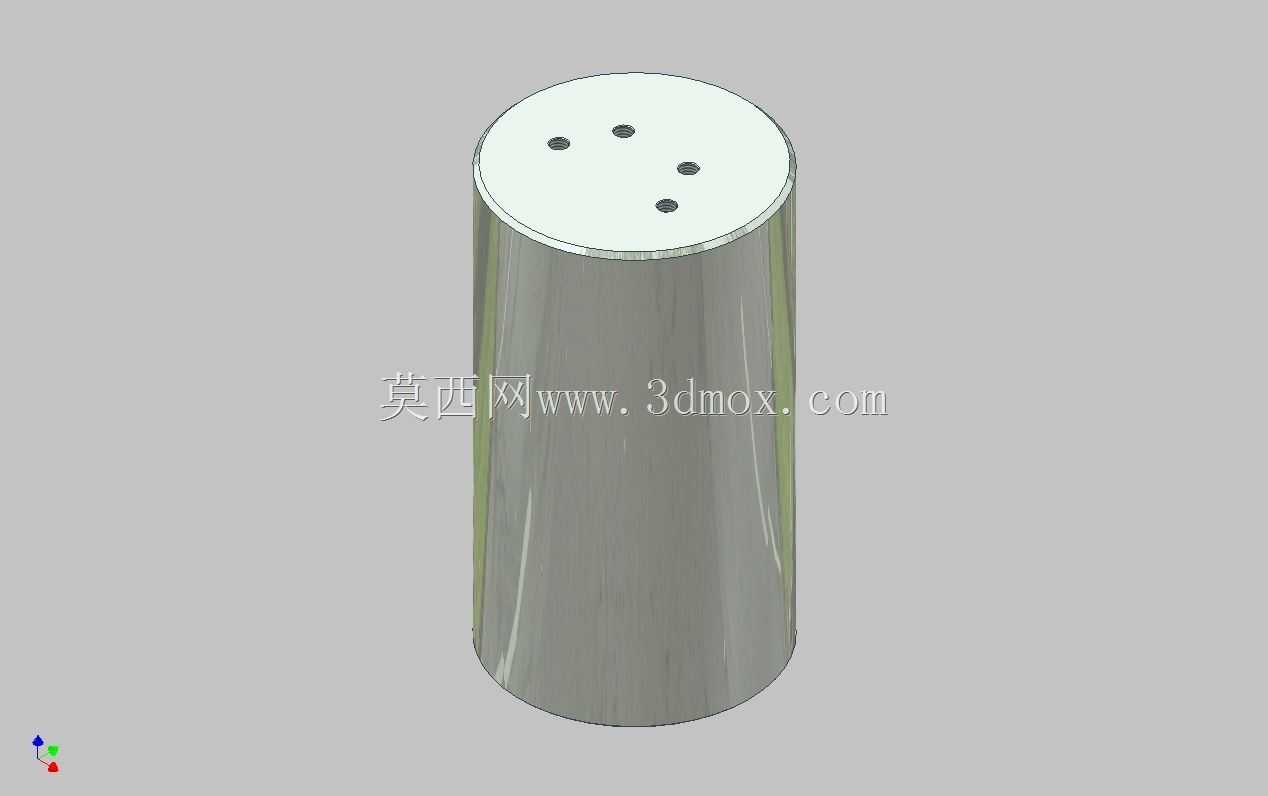

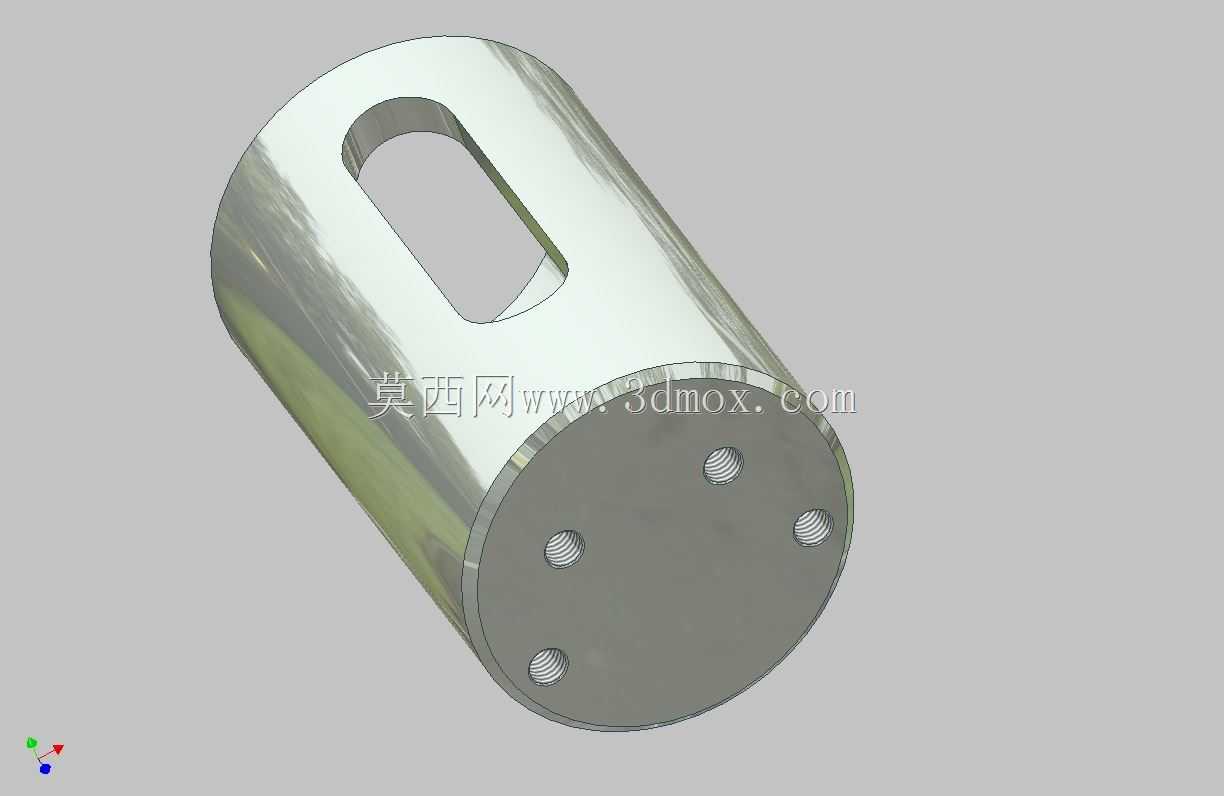

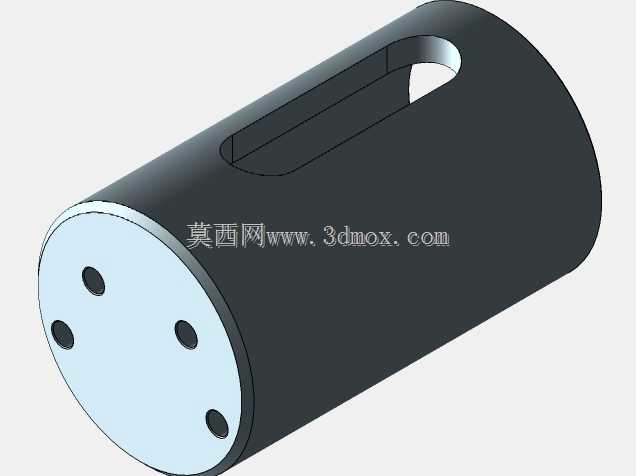

在工装夹具、冲压模具、精密自动化装配线的导向工位中，导套是承担滑动导向、定位基准功能的核心配套零件，通常与配套导柱配合使用，为往复运动的机构提供精准的运动轨迹约束，避免运动部件出现偏移、卡滞、偏磨等问题，直接影响整套设备的运行精度与重复定位可靠性。这款导套采用整体圆柱式结构设计，主体为等截面空心圆柱构型，外圆面为安装基准面，加工时需严格控制外圆的圆柱度与表面粗糙度，保证压入安装座孔后能获得足够的配合抱紧力，同时避免安装应力导致内孔变形。导套顶端端面设计有四个呈圆周均布的安装定位孔，可用于导套的轴向固定，防止导套在长期往复滑动过程中出现轴向窜动，也可在部分工况下作为润滑油路的通油孔，将润滑脂直接导入内孔滑动配合面，降低导柱与导套配合面的摩擦系数，延长零件使用寿命。从设计思路来看，这款导套优先考虑了导向工况的刚性需求，整体壁厚均匀，避免了厚薄不均导致的热处理变形问题，外圆与内孔采用同轴度公差约束，保证安装后导向中心与安装基准的重合度，端面与轴线的垂直度公差控制在合理区间，确保轴向固定时贴合紧密无间隙。在实际应用场景中，这类导套可适配多类需要直线导向的机械结构，比如冲压模具的上下模合模导向、工装夹具的定位销导向、自动化设备的滑台运动导向等，安装时需注意安装座孔的公差匹配，通常采用H7/r6的过盈配合将导套压入座孔，压入过程需保证受力均匀，避免导套出现倾斜变形。导套的内孔为滑动配合工作面，需根据配合导柱的尺寸选择对应的公差带，日常使用中需定期清理配合面的金属碎屑与杂质，补充润滑介质，避免杂质进入配合面造成拉毛、磨损，影响导向精度。不同于带法兰的导套结构，这款无法兰圆柱导套结构更紧凑，占用安装空间更小，适合安装空间受限、导向行程适中的工况，四个端面孔的设计也拓展了其固定方式，既可以采用过盈压装的固定方式，也可以通过端面螺钉锁紧的方式实现可拆卸安装，方便后期维护更换，降低设备运维成本。在建模过程中，这类零件需重点关注配合面的尺寸公差标注、形位公差约束，同时要考虑加工工艺性，比如内孔与外圆的加工余量分配、端面孔的位置度控制，避免设计出无法加工或者加工成本过高的结构，保证零件设计能直接落地用于实际生产加工。
