钣金结构快速锁紧夹具三维设计

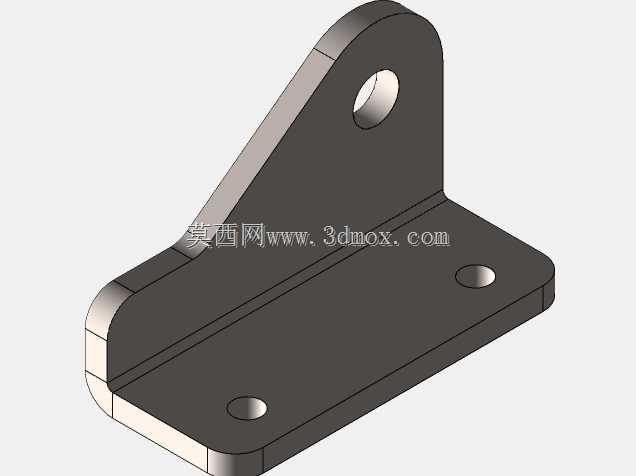

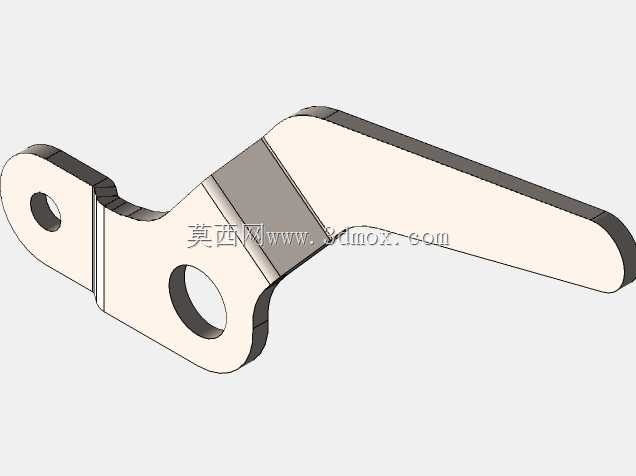

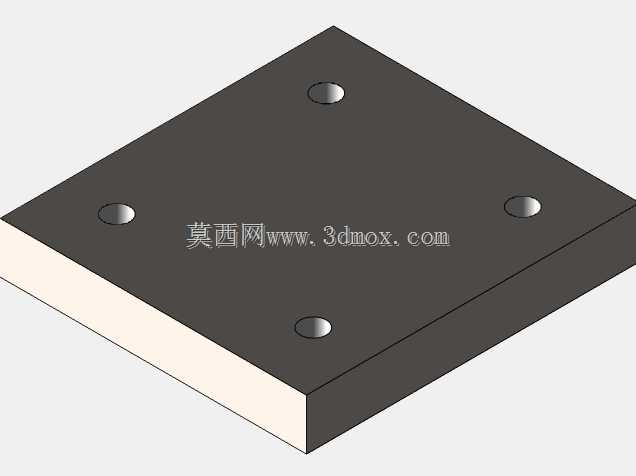

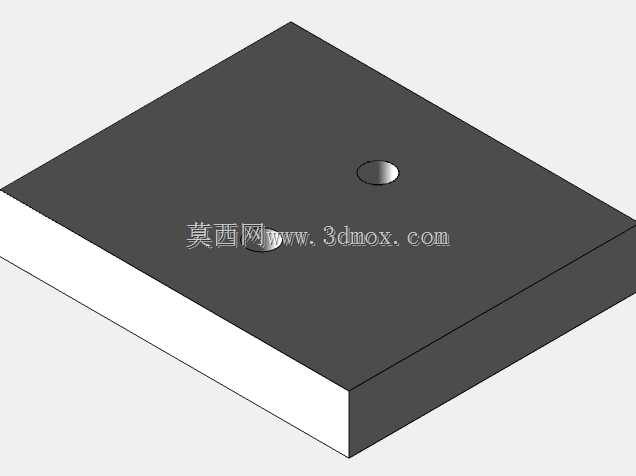

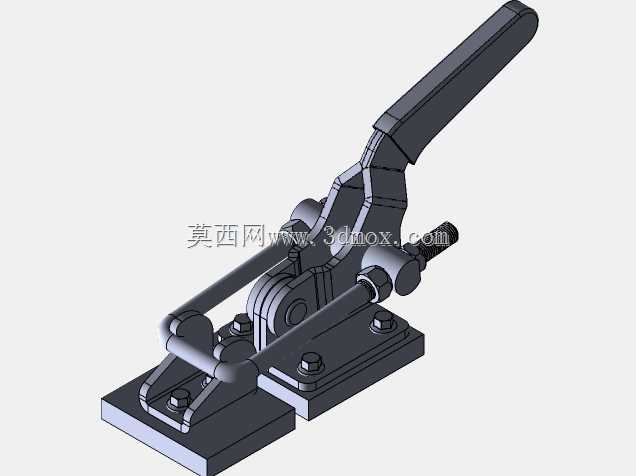

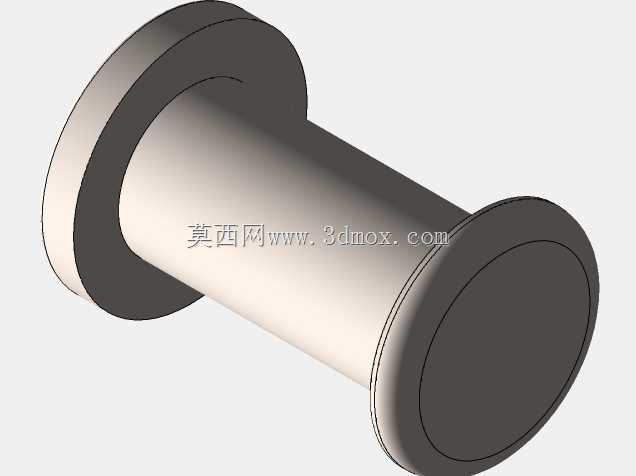

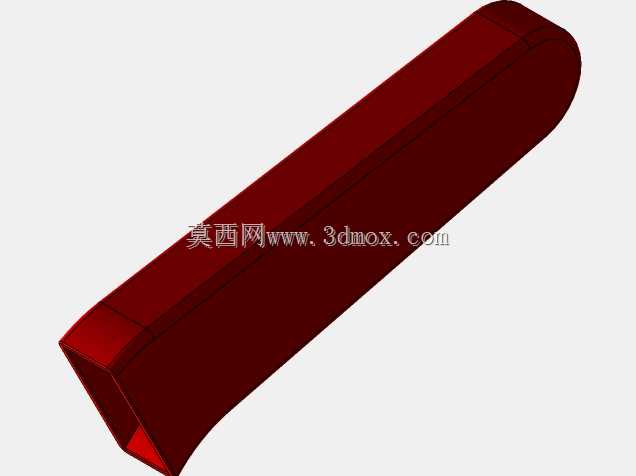

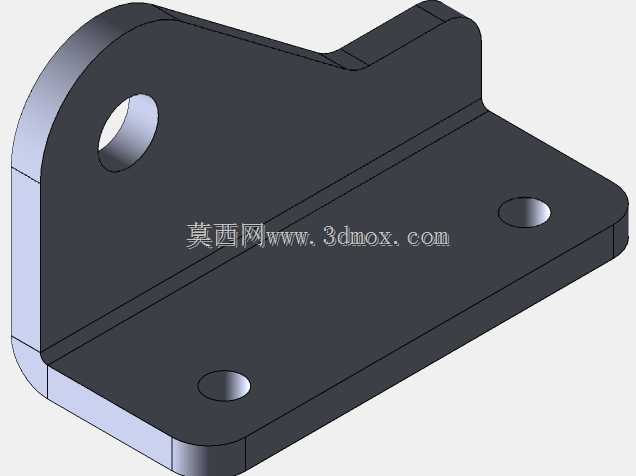

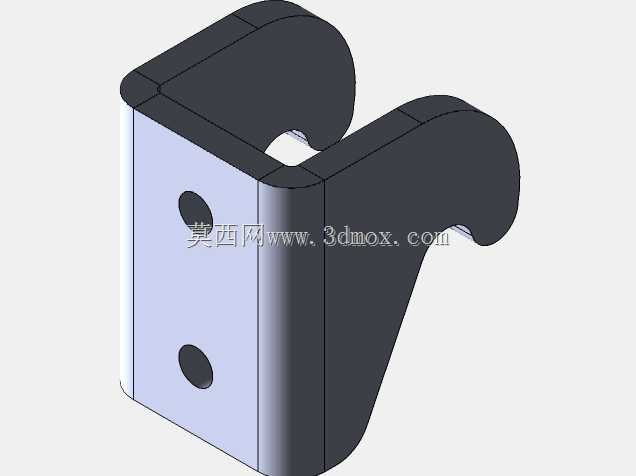

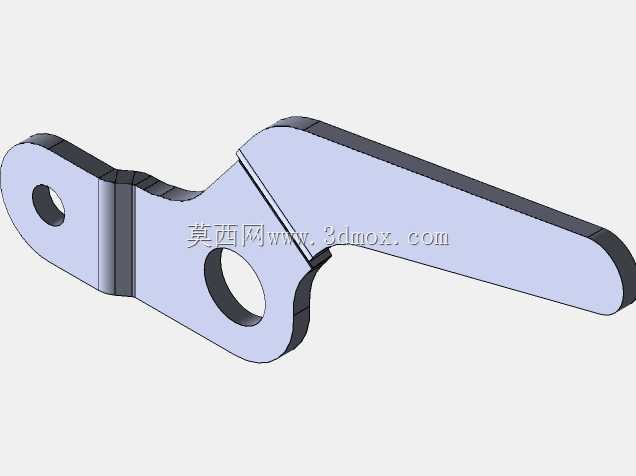

这款锁夹属于手动式快速压紧类工装部件，在钣金加工、小型工件装配、焊接定位、治具工位固定场景中应用十分广泛，日常产线里做工件临时压紧固定、检具定位、工装快换时都能见到这类结构的身影，相比螺栓压紧的方式，它的操作行程短、开合速度快，能大幅降低工位辅助操作的时间消耗。从结构功能来看，它采用杠杆式肘节自锁原理，压下手柄后机构会越过力学死点，即便承受加工过程中的振动载荷也不会自行松脱，能持续提供稳定的压紧力，避免工件在加工、检测过程中出现位移偏差；扳起手柄即可快速释放压头，工件取放无需反复拧动紧固件，操作手感顺畅，单手握持即可完成全部开合动作。设计层面优先考虑了安装适配性，底部采用带安装孔的平板式安装基座，可直接通过螺栓固定在工装台、焊接平台或者设备机架的平面上，安装边界规整，不需要额外加工复杂的适配安装位，基座上的安装孔位做了沉台设计，螺栓锁紧后头部不会突出基座平面，不会干涉工件的放置。整体结构采用钣金冲压件配合销轴铰接的组合形式，受力部位做了折弯加强处理，手柄部分做了适配人手握持的弧度延伸，操作时力臂长度合理，不需要施加过大的手动力就能获得足够的压紧输出；前端的压紧螺杆带调节功能，可以根据被压紧工件的实际厚度调整压头伸出长度，适配不同高度尺寸的工件固定需求，压头端部可搭配橡胶垫或者金属压头，避免压伤工件表面。结构的铰接部位都预留了合理的配合间隙，长期反复开合使用也不会出现卡滞，所有受力路径都经过结构强化，在常规工位压紧载荷下不会出现结构变形，适配多类轻载、中载的工件固定场景，不管是单件小批量的钣金加工工位，还是批量生产的装配流水线，都能通过这类锁夹实现快速的工件装夹定位，减少装夹环节的时间占比，提升工位的作业效率。
