双片式卷边合页金属连接板结构设计

　　日常做设备护罩、小型机柜、检修门的结构设计时，这类双片卷边铰接金属板是出镜率极高的连接件，很多刚入行的工程师容易在这类基础件的建模上踩坑，要么卷边的配合间隙留得不合理，要么安装孔的位置没考虑现场装配的操作空间，最后打样出来要么开合卡滞，要么螺丝拧不上。先从实际应用场景说，这类铰接金属板不像重型工业合页要承受大吨位载荷，它主要用在厚度1.2-2mm的薄钣金护罩、设备侧门、小型电控箱柜门、户外机箱的检修翻盖这类场景，单组的额定静载荷一般在8-15kg区间，要是门体重量超过这个范围，就得沿着铰接轴的方向等间距加装2-3组，分摊每个铰接点的受力，避免长期开合后金属板出现塑性变形，卷边位置开裂。

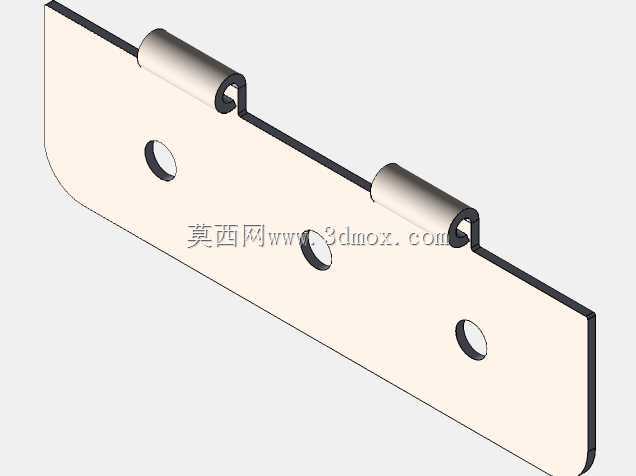

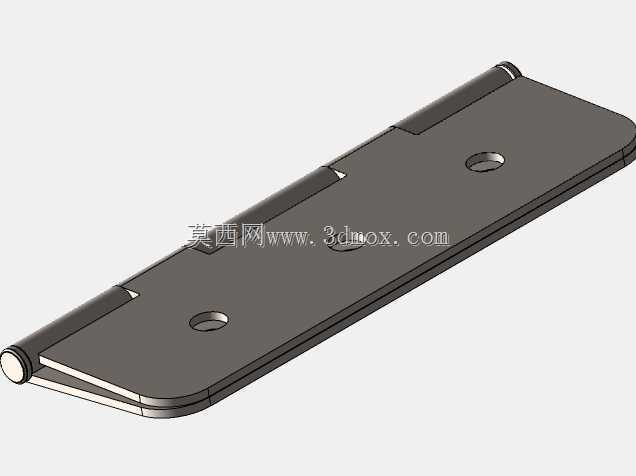

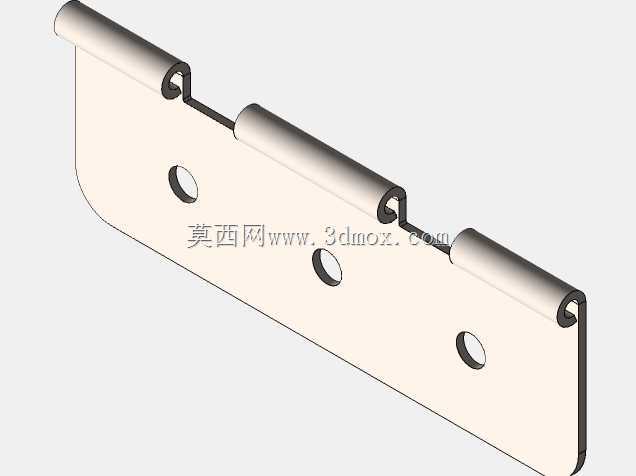

　　从结构功能上看，这个零件是合页组件的其中一片，和配套的另一片卷边板通过穿装的铰接销轴实现相对转动，板体上冲制的三个沉孔是用来穿装M4或者M5的盘头螺丝，把合页片分别固定在门体和安装框架上，沉孔的深度刚好能把螺丝头完全埋入板体平面，不会突出表面刮蹭线缆或者操作人员的衣物。卷边位置是整个零件的核心受力区，建模的时候要注意卷边的内径要比选用的销轴直径大0.1-0.15mm，这个间隙不是随便留的，要是间隙太小，销轴穿装后转动阻力大，甚至会因为钣金加工的公差累积出现抱死的情况；要是间隙太大，门体装上去之后会有明显的旷量，开合的时候晃动感强，长期使用还会因为受力不均加剧卷边位置的磨损。

　　设计思路上，这类零件优先采用冷轧钢板冲压成型，不需要额外的机加工工序，量产的时候成本能压到很低，板体的四个边角都做了R3的圆角处理，避免锐边割手，也能减少喷涂或者电镀工序里边角位置的漆层堆积、镀层不均的问题。板体上的三个安装孔不是等间距排布的，靠近卷边铰接侧的两个孔间距更小，远离铰接侧的孔位更靠近板体的自由端，这种排布是为了让固定后的受力更均匀，避免门体开合的时候板体出现翘曲，要是把孔都集中在靠近卷边的位置，板体自由端没有固定点，开关门的时候板体会出现小幅形变，时间长了固定螺丝容易松动。

　　说下安装边界的尺寸逻辑，这类合页金属板的总长度一般根据门体的高度来选，常规的规格长度在100-150mm之间，宽度在30-40mm，板体厚度根据载荷选1.2mm或者1.5mm，卷边的外径一般在6-8mm，安装的时候要注意两片合页板的卷边要同轴对齐，穿销轴之前可以在卷边内壁涂少量低温润滑脂，减少长期开合的磨损，尤其是在户外或者有粉尘的车间环境里，这个小操作能把合页的使用寿命提升3倍以上。另外要注意，安装的时候板体和门体、框架的贴合面要保证平整，要是安装面有凸起或者焊接变形，强行拧螺丝固定的话，会把板体拉变形，导致卷边的同轴度被破坏，开合的时候就会出现卡滞。很多新手建模的时候容易忽略卷边位置的工艺缺口，就是板体上靠近卷边的那几个小缺口，这个缺口是冲压卷边的时候预留的工艺让位，没有这个缺口的话，卷边的时候板材会因为应力集中出现褶皱，甚至开裂，实际建模的时候这个缺口的尺寸要和冲压模具的刀口尺寸匹配，一般留1.5-2mm的宽度就够，太大的话会影响卷边位置的结构强度，太小的话起不到让位的作用。还有板体的平面度要求，整个安装面的平面度要控制在0.2mm以内，不然固定之后会出现局部贴合不实，螺丝拧紧后板体内应力过大，长期使用容易出现应力腐蚀开裂，尤其是在有酸碱腐蚀的车间环境里，这点尤为重要。
