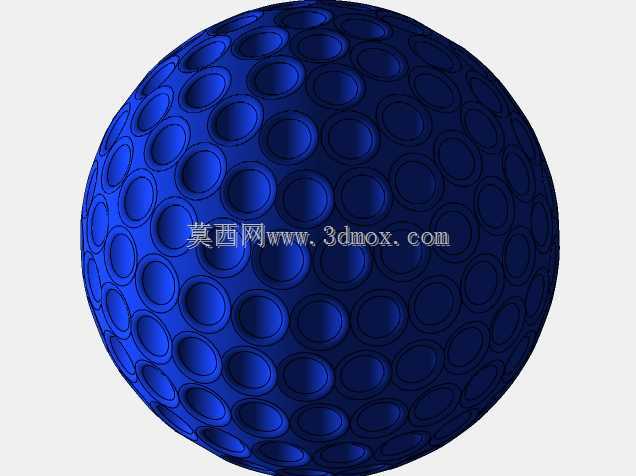

日常接触的高尔夫运动用球,其表面均匀排布的凹坑结构并非随意设计,而是经过数十年流体力学验证的成熟结构,这类结构的核心作用是在球体高速飞行过程中,优化球面周边的空气边界层分布,降低压差阻力,同时提升球体飞行过程中的升力表现,让同等击打力度下的球体获得更远的飞行距离与更稳定的飞行轨迹。在三维建模过程中,这类球面凹坑的排布需要严格遵循球面几何的均匀分布逻辑,不能简单通过平面阵列后投影到球面,否则会出现两极位置凹坑变形、间距不均的问题,实际建模时通常会先基于正二十面体做球面细分,在每个细分面的对应位置定位凹坑的中心点,确保每一个凹坑到相邻凹坑的球面距离保持一致,避免出现局部凹坑过密或过疏的情况,影响球体飞行时的气动对称性。从结构特性来看,
这类高尔夫球通常采用双层或多层结构设计,外层为耐磨的合成树脂材质,表面的凹坑深度通常控制在0.25mm左右,凹坑的直径多在3-5mm区间,不同品牌的球体会调整凹坑的形状、深度与排布密度,来适配不同的击打场景,比如适合业余爱好者的软质球体凹坑深度会稍浅,降低侧旋带来的轨迹偏移,而职业赛事用球的凹坑排布会更侧重低风阻下的距离表现。在实际建模过程中,完成单个凹坑的曲面切除特征后,需要通过球面阵列的方式完成全表面的特征排布,阵列过程中要注意特征的父子关系约束,避免阵列后出现曲面破面、几何重叠的问题,尤其是在球面的极点位置,需要单独调整凹坑的朝向,确保所有凹坑的法向都垂直于所在位置的球面切线方向,还原真实球体的表面质感。
这类球体模型除了用于运动器材本身的结构设计验证外,还常被用于流体力学仿真教学案例,帮助初学者理解边界层分离、压差阻力等空气动力学概念,同时也可以作为工业设计中球面纹理设计的参考样本,比如部分手持设备的防滑纹理、工业设备的球面导流结构,都借鉴了高尔夫球的凹坑设计逻辑,通过表面的微结构优化来实现减阻、防滑、降噪的效果。从安装与适配边界来看,标准高尔夫球的直径为42.67mm,重量控制在45.93g以内,建模时需要严格控制球体的整体尺寸公差,确保模型可以直接用于后续的模具设计、3D打印验证,在做模具拆分时,需要考虑凹坑结构的脱模斜度,避免凹坑位置出现倒扣,导致注塑生产时出现粘模、脱模损伤的问题,通常凹坑的侧壁会设置不小于1度的脱模斜度,
同时在凹坑的边缘做微小的圆角过渡,降低注塑过程中的应力集中,提升成品的抗冲击性能。在结构验证环节,这类球体模型还需要配合击打仿真分析,模拟杆头高速撞击球体时的应力分布,调整内层核心与外层壳的厚度比例,确保球体在承受高速冲击时不会出现开裂、变形的问题,同时优化球体的回弹性能,匹配不同杆面角度的击打反馈。很多初学者在建模这类球面凹坑结构时,容易忽略球面曲率对凹坑形状的影响,直接用平面上绘制的圆形轮廓做切除,最终得到的凹坑边缘会出现不规则的变形,和真实产品的表面质感差距较大,正确的做法是在每个凹坑的中心点建立垂直于球面法向的基准面,在基准面上绘制凹坑的截面轮廓,再以法向为方向做旋转切除或者扫描切除,才能保证每个凹坑的形状规整、深度一致。
