台式机ATX电源箱钣金壳体结构设计

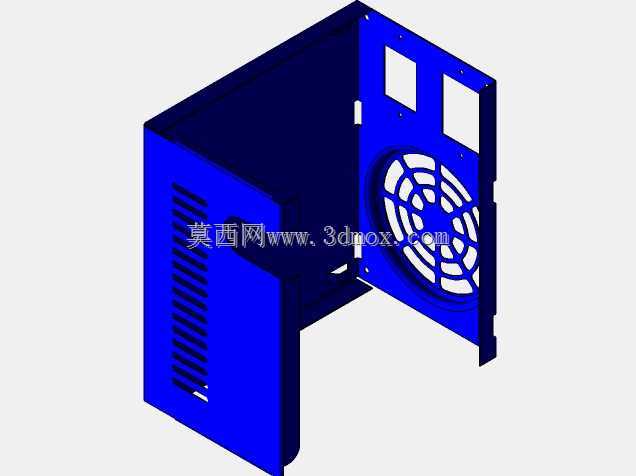

　　日常接触的台式计算机供电单元，其外部承载壳体的设计合理性，直接决定了内部功率器件的运行稳定性与整机装配适配性，这款电源箱底盘采用钣金折弯成型工艺制作，是标准ATX规格PC电源的核心承载结构件。从实际装机场景来看，该壳体需要同时兼顾内部元器件防护、通风散热、整机安装固定三个核心需求，设计过程中需要平衡板材厚度、结构强度、开孔布局三者的关系，避免出现板材过薄导致安装后形变、开孔错位无法适配标准机箱位、散热风道受阻引发内部功率管过热降频等实际工程问题。

　　在结构功能设计层面，壳体侧部预留的格栅式通风条，是配合电源内置轴流风扇形成定向风道的关键结构，进风侧的格栅条采用等间距窄缝设计，既可以阻挡大尺寸杂物进入电源内部引发电路短路，又不会过度增加风阻影响散热效率；端板位置的圆形风扇安装位，采用放射状格栅加环形加强筋的结构，匹配标准12cm散热风扇的安装孔距，四个角位预留的螺丝沉孔可以保证风扇安装后端面与壳体齐平，不会突出壳体表面影响电源在机箱仓位的推入装配。端板上同时预留的两个方形开孔，是电源输出接口与市电输入接口的安装位，开孔尺寸严格匹配标准品字电源插座与多路输出接线模组的安装边界，孔位边缘做了折弯翻边处理，既可以提升开孔处的结构强度，又能避免安装接口时锋利的板材边缘割伤线材绝缘层。

　　从安装适配维度考量，该壳体的整体外形尺寸严格遵循ATX电源的标准安装规范，长度、宽度、高度的公差控制在钣金加工允许的合理范围内，保证可以顺利推入标准台式机箱的电源安装仓位，不会出现尺寸超差卡滞的问题。壳体两侧的折弯翻边处预留的固定孔位，对应机箱电源仓位的标准螺丝安装位，孔位位置度误差控制在0.2mm以内，保证装机时螺丝可以顺利对位锁紧，不会出现孔位偏移需要强行扩孔的现场装配问题。壳体内部的折弯边预留了电路板安装柱的固定点位，点位高度经过精确计算，保证内部PCB板安装后与壳体底部留有足够的安全绝缘间隙，同时板载的电容、电感等 tall 元器件不会与壳体上盖发生干涉。

　　钣金成型工艺层面，整个壳体采用单张冷轧钢板经下料、冲孔、折弯、铆接工序成型，减少了不必要的拼接焊缝，既提升了整体结构刚性，又降低了批量加工的工序成本。所有折弯处的内R角匹配板材厚度设置，避免折弯过程中出现板材开裂或者回弹超差的问题，板材边缘全部做了压毛边处理，避免生产装配以及后续售后维护过程中划伤操作人员。壳体表面采用喷塑处理，蓝色涂层既可以提升板材的防锈耐腐蚀能力，又能在批量生产中作为外观标识区分不同功率等级的电源产品线，涂层厚度控制在合理区间，不会因为涂层过厚影响安装孔位的配合精度，也不会因为涂层过薄在长期使用后出现掉漆锈蚀的问题。

　　在风道设计的细节考量上，风扇安装位的放射状格栅筋条宽度经过优化，在保证格栅结构强度足以支撑风扇运行时的微振动、不会出现共振异响的前提下，尽可能提升通风开孔率，保证风扇可以顺利将电源内部功率器件产生的热量抽出壳体外。侧部的通风格栅条的倾斜角度经过调整，引导气流顺着内部散热片的鳍片方向流动，避免气流在壳体内部形成紊流，提升整体散热效率，保证电源在满负载运行时，内部功率器件的结温可以控制在元件允许的工作温度范围内，延长电源的整体使用寿命。同时壳体的折弯结构在边角处形成了封闭的加强腔，提升了壳体的抗形变能力，即使在运输过程中受到外力挤压，也不会出现壳体变形挤压内部元器件导致电路短路的问题，满足电子产品运输的抗冲击要求。
