带把手圆柱马克杯结构三维设计

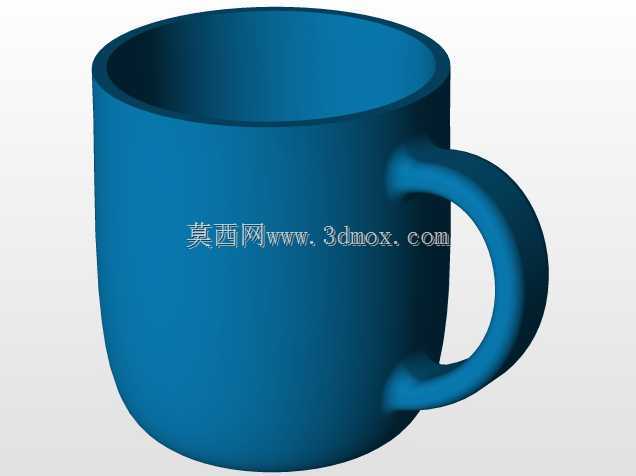

　　日常办公、餐饮场景中，带把手的圆柱马克杯是应用频次极高的饮水容器，这类容器的结构设计看似简单，实则需要兼顾握持手感、盛装稳定性、堆叠适配性以及成型工艺的合理性，在三维建模阶段就需要把实际使用中的各类边界条件考虑到位，避免后续开模或者使用过程中出现结构缺陷。从结构设计的角度来看，这款马克杯采用等壁厚直筒杯身搭配C型一体化把手的布局，杯身整体为回转体结构，底部做了微小的内凹倒角处理，既可以避免杯底边缘直接与放置平面硬接触造成磨损，也能在放置时抵消桌面微小不平整带来的晃动问题，提升放置稳定性。杯口位置做了向外的微卷边设计，这个结构一方面可以提升饮用时的唇部贴合感，避免尖锐边缘带来的不适感，

　　另一方面卷边结构相当于在杯口位置增加了一圈环形加强筋，能够提升薄壁杯身的抗变形能力，减少日常磕碰中杯口出现凹陷、开裂的概率。C型把手的连接位置是设计中的重点，把手与杯身的连接处做了平滑的圆弧过渡，没有尖锐的棱角，一方面是为了提升握持时的手感，避免硌手，另一方面圆弧过渡能够减少应力集中，在杯子盛装高温液体时，连接处不会因为热胀冷缩的应力差出现开裂问题，同时一体化的连接结构也更适配注塑或者陶瓷注浆的成型工艺，减少后续粘接工序带来的结构强度隐患。在尺寸边界的把控上，杯身的内径与外径差值严格控制在均匀壁厚范围内，保证整个杯身的壁厚一致，避免成型过程中出现壁厚不均导致的缩痕、变形问题；把手的内圈尺寸预留了足够的握持空间，

　　能够适配成年人四指穿入握持的需求，把手外侧与杯身外壁的间距也做了合理设置，既不会因为间距过小导致握持时手指贴到杯壁被高温液体烫伤，也不会因为间距过大导致整体占用空间过多，影响收纳堆叠。杯身内部的底部做了微小的圆弧过渡，没有直角死角，既方便日常使用后的清洗，也能减少液体残留，避免污渍在死角位置堆积。从实际使用场景出发，这款马克杯的重心设计经过了合理调整，盛装常规容量的液体时，重心落在杯底支撑面的中心范围内，即使受到轻微的侧向碰撞，也不容易出现倾洒的问题；把手的受力位置经过校核，单手握持满杯液体时，把手的弯曲应力处于材料允许的安全范围内，不会出现断裂变形的问题。在建模过程中，回转体部分采用旋转特征生成，能够保证杯身的圆度与同轴度，

　　把手部分采用扫掠特征生成，保证把手截面的一致性，连接处的过渡曲面做了G2连续处理，保证曲面顺滑无突兀折角，既符合成型工艺的脱模要求，也能提升产品的外观质感。这类日常容器的三维设计，不需要复杂的传动或者运动结构，但每一处细节的尺寸、圆角、壁厚设置，都直接影响最终产品的使用体验与成型良率，需要结合实际使用中的握持、盛装、清洗、收纳全流程需求做综合考量，不能只追求外观造型而忽略结构合理性。
