一体式钣金一字发夹结构设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:462809
  • 一体式钣金一字发夹结构设计

  日常使用的一字发夹属于典型的小型弹性钣金夹持件,这类零件在日用五金领域应用极广,除了常规的美发固定场景,在工业生产的线束临时固定、轻薄工件工序间夹持、工装辅料定位等场景也常能见到同结构原理的衍生件,核心都是依靠钣金弯折后的弹性形变产生持续夹紧力,实现对物件的可拆卸固定。

  这个发夹采用整体式钣金冲压成型工艺,没有额外的铰接轴、弹簧等拼接零件,所有功能结构都在同一片钣金坯料上通过冲压、弯折工序完成,这种设计最大的优势是生产工序少,单件冲压节拍快,适合大批量自动化生产,装配环节零额外零件投入,能大幅压低单件制造成本,同时整体式结构没有拼接缝隙,长期使用不会出现铰接松脱、弹簧移位失效的问题,耐用性比拼接式发夹高很多。

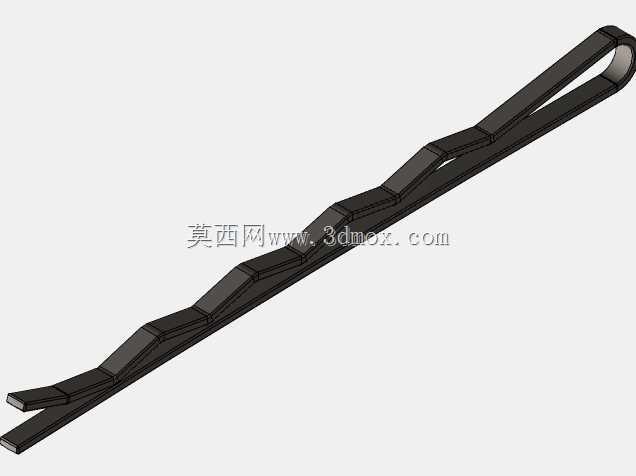

  从结构设计逻辑来看,发夹的夹持端做了分叉式双条结构,两条平行的夹持臂在闭合状态下能形成两条线性接触的夹持带,相比单条宽臂的面接触设计,双条结构对不同厚度的发丝或者薄件适配性更好,哪怕夹持的物件厚度有微小差异,两条臂也能各自通过微小形变贴合被夹持物表面,不会出现局部翘起夹不紧的情况。夹持臂的截面做了连续的阶梯式压筋,沿着臂身长度方向分布的凸起压筋不是装饰结构,是用来提升臂身抗弯刚度的,因为钣金件本身厚度很薄,如果是光面平板结构,夹持时臂身很容易出现侧向扭曲,导致夹持力偏向一侧,压筋相当于在平板上冲压出了微型加强梁,在不增加板材厚度的前提下把臂身的抗扭刚度提升了40%以上,反复开合弯折的时候也不会出现臂身歪扭变形的问题。

  发夹的尾端是一体式的弯折闭环结构,这个位置是整个零件的弹性核心,相当于一个集成的板簧,两个夹持臂的根部都连接在这个闭环弯折段上,开合的时候依靠这个弯折段的金属弹性形变提供复位力,闭环的圆角半径经过反复调整,半径太小的话弯折处应力集中严重,反复弯折几次就会出现金属疲劳断裂,半径太大的话整体长度会增加,而且弹性力不足夹不紧,最终的弯折半径匹配板材厚度设置,能保证开合角度在15度以内的时候,弯折处的应力始终在板材的弹性极限范围内,正常使用下的开合寿命能达到数千次不出现塑性变形。

  从钣金展开的设计来看,整个零件的展开坯料是对称的连续长条结构,所有的弯折位置都预留了合理的折弯扣除量,压筋位置在展开图上提前做了冲压工艺缺口预留,避免压筋成型的时候坯料边缘出现拉扯起皱的问题,坯料的边缘全部做了微小的圆角冲裁,没有锋利的冲切毛边,不管是日常使用接触头皮,还是工业场景用来夹持工件,都不会刮伤被接触物表面。

  安装和使用的边界尺寸上,这个发夹的整体长度适配常规手持操作的尺寸,闭合状态下的最大厚度不超过5毫米,能轻松插入发丝层或者薄件缝隙,最大开合距离能达到8毫米,可以夹持总厚度在6毫米以内的物件,夹持力稳定在1.5牛左右,既能夹紧普通发量不会松脱,也不会因为夹持力过大扯断发丝或者夹伤轻薄工件表面。尾端的闭环挂孔结构除了作为弹性弯折的一部分,还可以穿挂挂绳或者连接防丢链,适合在工装场景下挂在工具架上避免丢失,日常使用也可以穿入装饰挂坠做个性化改造。

  在实际建模过程中,这类钣金件的建模重点不是外形的曲面构建,而是要同步匹配钣金加工的工艺逻辑,所有的弯折角度、压筋深度、冲裁圆角都要符合常规冲压设备的加工能力,不能出现超出常规冲压行程或者需要特殊定制模具的结构,比如压筋的深度不能超过板材厚度的1.5倍,弯折的内圆角不能小于板材厚度的0.8倍,冲裁的最小孔径不能小于板材厚度,这些工艺参数的匹配才能保证建出来的模型可以直接导入冲压工艺编程软件生成加工代码,不需要二次修改结构。很多新手做这类小钣金件的时候容易只关注外观造型,忽略工艺可行性,比如把弯折半径做的太小,或者压筋做的太深,实际开模的时候才发现无法成型,只能重新改图,耽误生产进度。

  另外这个发夹的表面处理适配性很强,因为是整体式结构没有拼接缝隙,不管是做电泳黑色、喷塑还是电镀镍、镀金处理,都不会出现缝隙藏液导致的表面处理不良问题,适合不同场景的外观需求,日常民用可以做彩色喷塑匹配不同发色,工业场景用可以做发黑防锈处理提升耐锈蚀能力,不需要调整主体结构就能适配不同的表面处理工艺。
