三通式管路连接铰接接头结构设计

　　这类三通铰接接头在流体输送管路系统中应用十分广泛，常见于气动控制回路、低压液压支路、小型设备冷却循环管路、实验台气路分配等场景，核心作用是在单路输入的基础上实现两路介质的分流输出，同时依靠铰接结构允许接头本体在一定角度范围内转动，抵消管路安装时的位置偏差，避免硬管连接产生的装配应力，降低管路长期运行中因振动、热胀冷缩出现的接口渗漏风险。

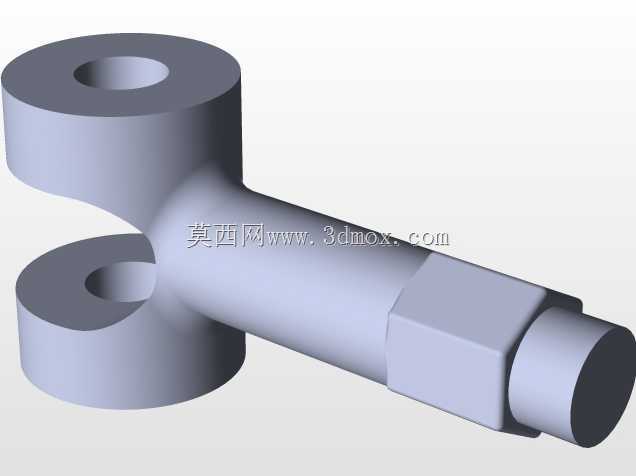

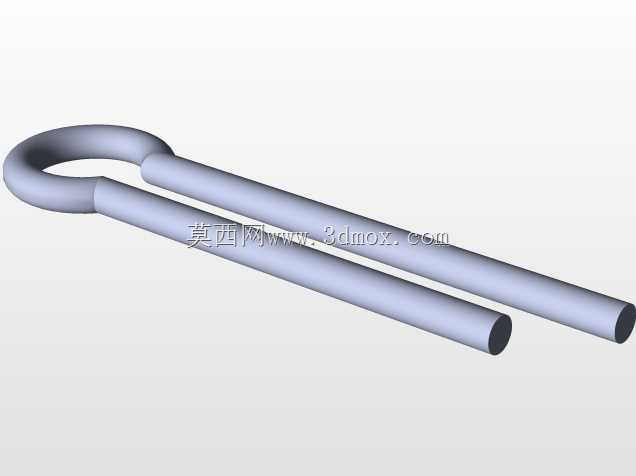

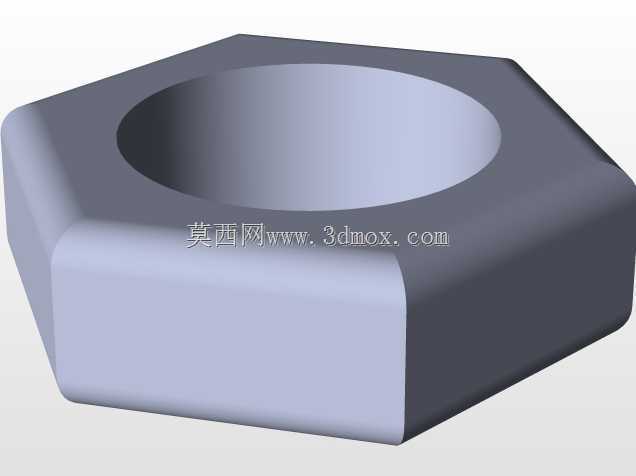

　　从功能特性来看，该接头采用一体式三通主体结构，中间的圆柱凸台为铰接旋转的定位基准，安装时该部位与配套的铰接座配合，可绕轴线实现周向转动，两侧对称布置的外螺纹接嘴用于连接硬管或软管总成，接嘴部位设计的六角结构是标准的扳手夹持位，装配时可通过开口扳手或套筒施加扭矩，避免拧紧时接头本体跟转损伤密封面。顶部的圆柱堵头为工艺孔封堵结构，是加工主体内部流道时预留的工艺位置，加工完成后通过压装或螺纹旋合封堵，保证流道的密封性，底部的小凸台为铰接部位的限位结构，防止接头安装后从铰接座中脱出。

　　设计这类接头时，首先要根据输送介质的类型确定主体材质，常规气动回路可选用普通碳钢镀锌处理，低压水路可选用黄铜或304不锈钢，有腐蚀性介质的场景则需要选用316不锈钢或工程塑料材质。流道设计时要尽量减少转角处的直角结构，降低介质流动的阻力损失，两侧接嘴的同轴度需要控制在0.05mm以内，保证与管路连接后不会出现偏载。铰接部位的配合间隙一般选取H8/f7的间隙配合，既保证转动的灵活性，又不会因为间隙过大导致介质泄漏，配合面的表面粗糙度需要达到Ra1.6以下，减少转动时的磨损，延长接头的使用寿命。

　　外形尺寸方面，这类小型三通铰接接头的主体总长度一般控制在80-120mm区间，中间主体的外径根据通径大小通常在15-25mm范围，顶部凸台的高度一般为5-8mm，直径比主体外径小3-5mm，两侧接嘴的螺纹规格根据通径不同常见为M10×1、M14×1.5、G1/8、G1/4等管螺纹或公制细牙螺纹，接嘴的长度一般为15-25mm，保证与管接头连接时有足够的啮合长度。安装边界上需要预留足够的扳手操作空间，接头两侧接嘴的轴线方向至少要预留30mm以上的空间用于管路装配，铰接转动的平面内不能有其他结构件干涉，保证接头可在±15°的角度范围内自由调整，安装时铰接部位需要加装密封垫片或O型圈，根据工作压力选择合适的密封材质，压力低于1MPa的场景可选用丁腈橡胶密封，压力更高的场景则需要选用紫铜垫片或组合密封垫圈。

　　实际选型应用中，需要先确认系统的工作压力、工作温度、介质类型，匹配对应的材质和密封件，同时要核算管路的通径是否满足流量要求，避免通径过小导致压力损失过大。建模过程中需要重点关注各部位的倒角处理，所有流道的转角处都要做R1-R2的圆角过渡，减少应力集中，外螺纹的收尾部位要做退刀槽结构，保证螺纹连接件可以拧紧到位，铰接配合面的形位公差要重点标注，避免加工后出现转动卡滞或泄漏的问题。这类接头虽然结构简单，但在管路系统中属于关键的连接部件，一旦出现失效会导致介质泄漏，影响整个系统的正常运行，因此设计时需要充分考虑实际工况的载荷情况，保证结构强度满足使用要求，同时兼顾装配的便捷性，减少现场安装的调整工作量。
