重载平板安装式万向脚轮结构设计

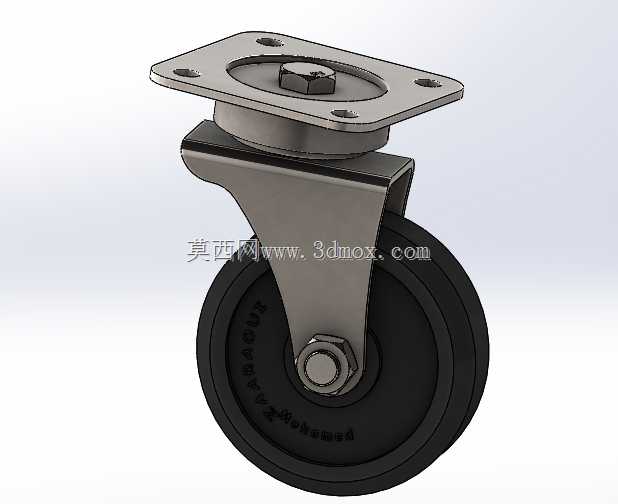

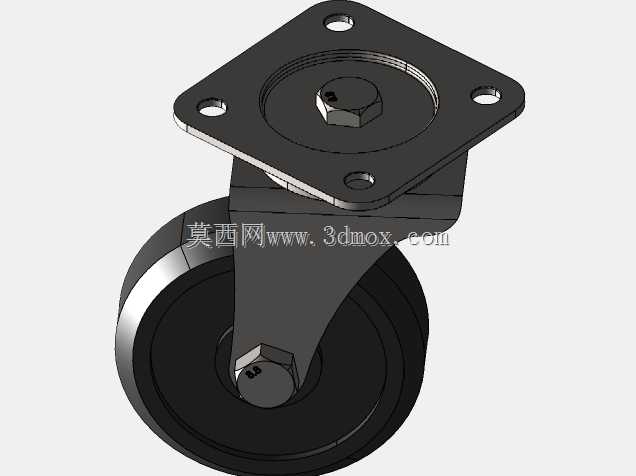

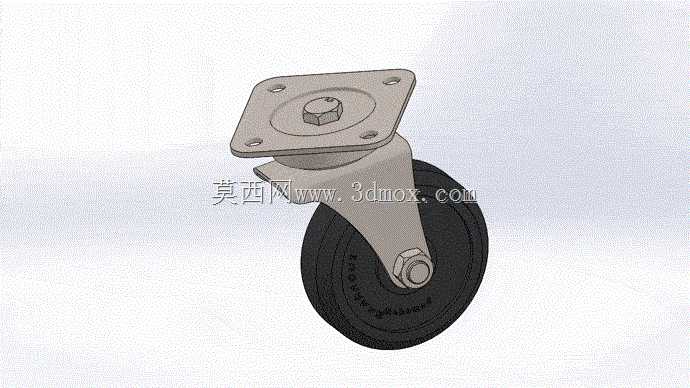

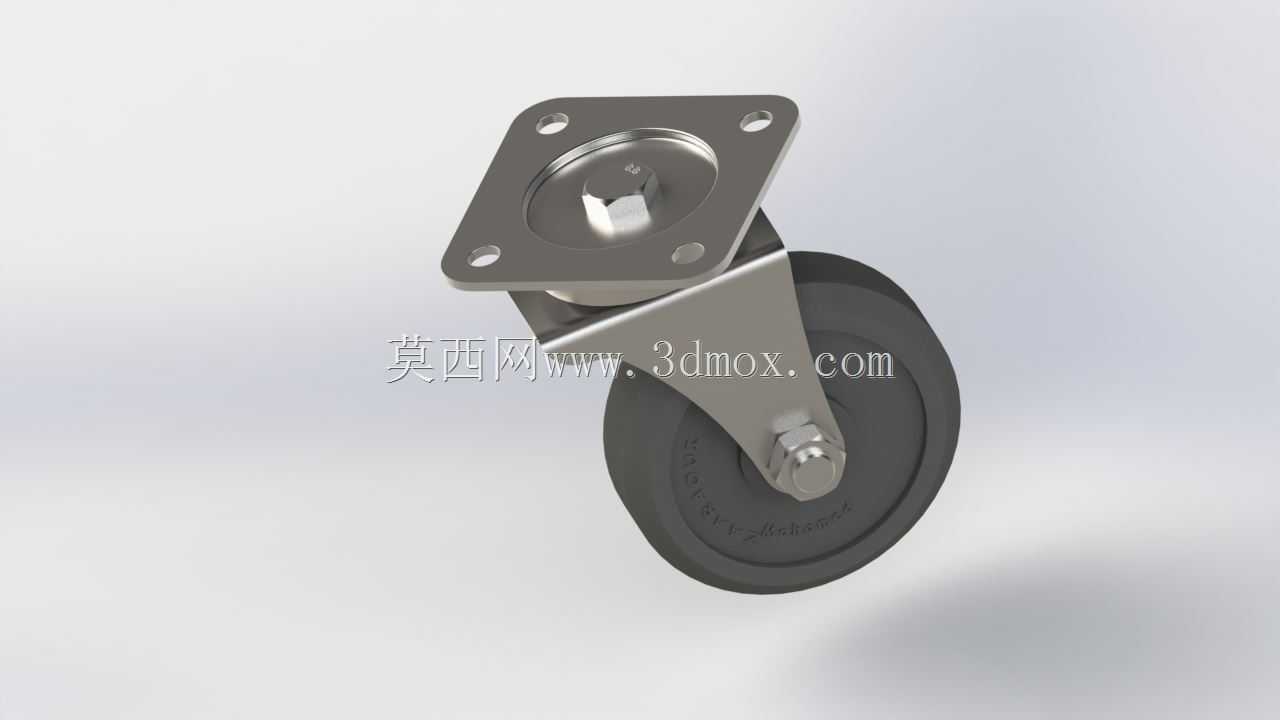

在各类工业移动设备、仓储周转工装、生产线旁工位器具的底部支撑结构中，脚轮是决定设备移动灵活性与停靠稳定性的核心部件，这款平板安装式万向脚轮，就是针对中重载移动场景开发的支撑转向部件。从实际选型适配的角度看，这类脚轮常被应用在重型工具柜、自动化设备移动机架、物流周转台车、车间可移动作业平台等场景，单轮额定承载覆盖50-200kg区间，可满足多数工业场景下的移动支撑需求，相比定向脚轮，它的核心优势在于拨叉与安装法兰之间的旋转转接结构，可实现360°水平方向自由回转，操作人员无需额外调整设备朝向，即可推动设备向任意方向位移，在狭窄的车间通道、密集的仓储货架区间作业时，能大幅降低设备转向的操作难度，减少移动过程中的碰撞风险。从结构设计逻辑来看，这款脚轮采用方形法兰安装界面，法兰盘上预留四个对称分布的安装通孔，安装时可直接通过螺栓与设备底部的安装基板锁紧，相比螺杆式安装脚轮，平板式安装的接触面积更大，受力分布更均匀，在承受重载或设备受到侧向冲击时，安装位不易出现变形松脱的问题，适配的设备底部安装板厚度建议不低于3mm，安装孔位的中心距需与法兰盘孔位匹配，避免强行装配导致的应力集中。旋转转接部位采用中心螺栓加耐磨衬套的结构，中心锁紧螺栓将拨叉与上法兰连接，中间的衬套可降低回转过程中的摩擦阻力，同时承受径向与轴向的复合载荷，长期使用后也可通过更换衬套恢复回转精度，无需整体更换脚轮。轮体采用硬质耐磨橡塑材质，轮面带有细微的防滑纹理，在环氧地坪、水泥地面、钢板地面等常见工业地面上滚动时，滚动阻力小，不会对地坪造成明显划伤，同时具备一定的减震效果，移动过程中产生的噪音远低于全金属轮体，适合车间内部的作业环境。拨叉部分采用一体冲压成型的金属支架，轮轴位置通过锁紧螺栓与防松螺母固定，轮体与拨叉之间预留有合理的转动间隙，不会因碎屑卡滞导致轮体锁死，整体结构没有冗余的外露部件，日常清理维护十分方便，在设备移动过程中也不易勾挂线缆、包装带等杂物。设计这类脚轮的三维模型时，需要重点关注安装法兰的孔位公差、旋转中心的同轴度、轮体与拨叉的间隙预留，这些参数直接决定了脚轮装配后的实际使用性能，若回转中心同轴度偏差过大，会导致脚轮转向卡滞，推动设备时出现跑偏、晃动的问题；若轮体与拨叉间隙过小，在温度变化或轮体轻微磨损后，就会出现转动阻力增大的情况。
