消防管道侧向纵向抗震支吊架结构

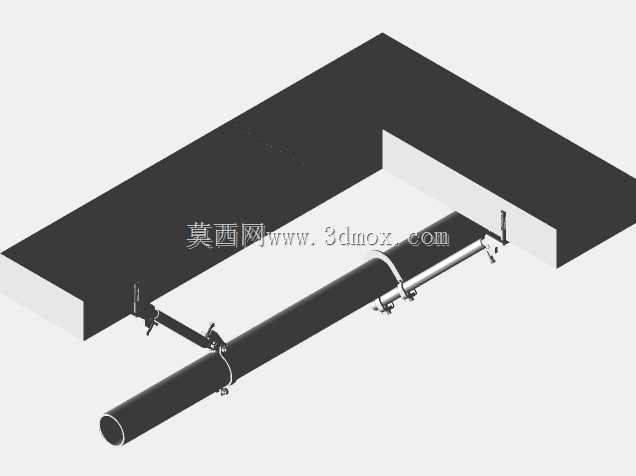

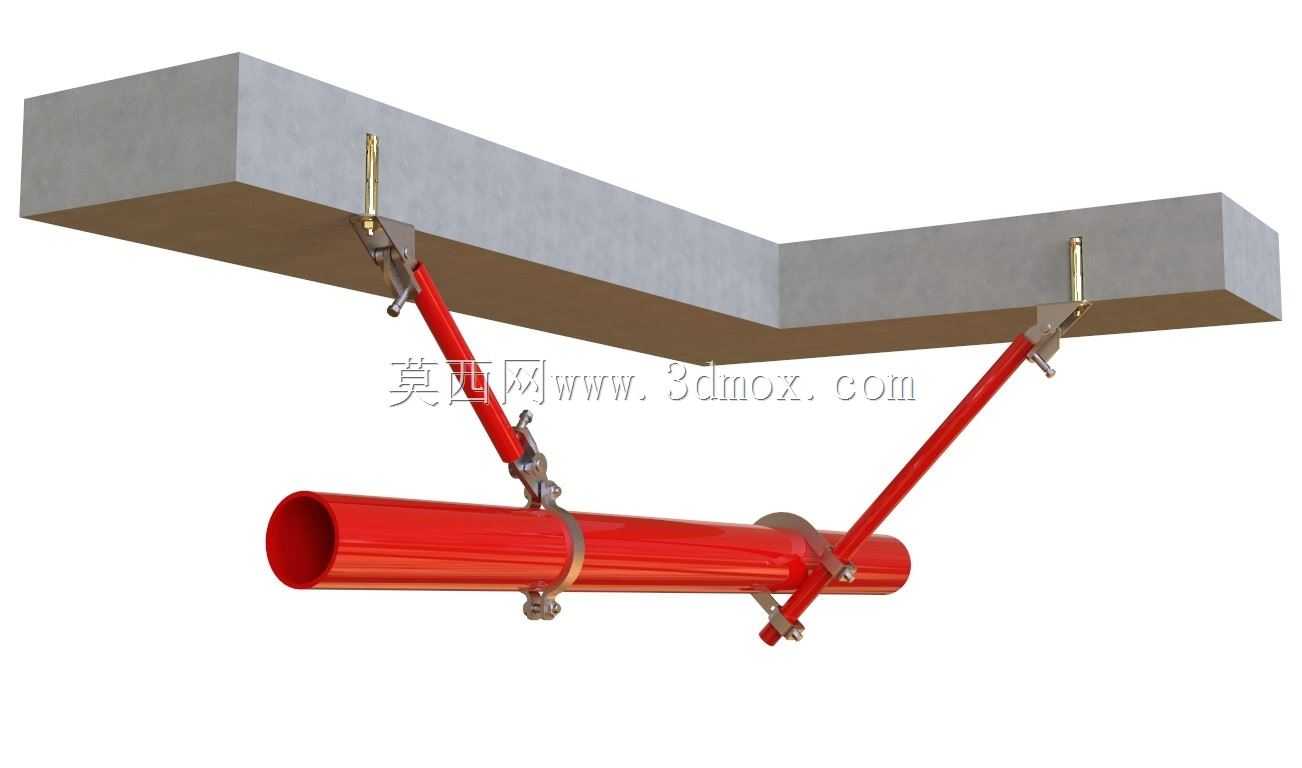

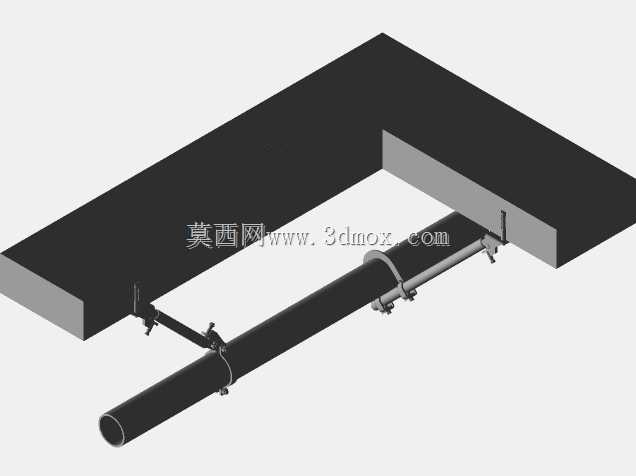

该支吊架结构主要应用于民用建筑、工业厂房的机电管线布设场景，针对地震设防区域的消防给水管道、机电管线系统做抗震防护，避免地震作用下管线发生大位移脱落、介质泄漏引发次生灾害。整套支撑采用斜向撑杆搭配顶部锚固件、管夹的组合形式，可同时实现横向与纵向的刚性摆动约束，在地震波传递过程中，能将管线的惯性力通过撑杆传导至上部混凝土结构主体，而非仅依靠竖向吊杆承受水平荷载，大幅提升管线系统的抗震冗余度。设计过程中优先考虑安装边界的适配性，顶部锚固件采用膨胀式连接结构，可直接锚固于混凝土梁、板的结构面，无需额外预埋构件，适配既有建筑改造与新建项目的不同施工条件；管夹部分采用环抱式结构，适配圆形截面管道的抱紧需求，接触面做圆弧过渡处理，避免安装过程中对管道外防腐层造成刮损，同时保证夹持力均匀分布，防止地震作用下管道与管夹发生相对滑移。撑杆采用可调式连接节点，可根据现场管线与结构面的实际间距调整撑杆长度，适配不同安装高度、不同布设角度的管线安装需求，无需现场切割杆件，降低施工误差带来的安装难度。从安装边界来看，整套支撑的布设间距需匹配对应管径的管线荷载要求，单组支撑可覆盖一定长度范围内的管道水平约束，斜撑与竖向吊杆的夹角控制在合理区间内，保证力的传导路径顺畅，避免杆件承受过大的弯折应力。除常规的给排水、消防管道支撑外，该结构形式也可通过更换适配夹具，用于电缆桥架的抗震支撑，针对电缆敷设存在的落差段，可调整撑杆布设角度实现落差段的连续防护，也可适配小型设备的抗震固定需求，拓展应用场景。结构建模过程中对所有连接节点的铰接特性做了还原，可直接用于抗震支吊架的布设模拟、安装工序演示，也可作为机电管线综合排布时的支吊架选型参考，验证支撑与周边管线、结构构件的碰撞问题，提前规避现场安装的干涉风险。
