十字滑块式奥德姆联轴器结构设计

在各类中小扭矩传动的工业场景中，轴系不对中是设备运行过程中极为常见的问题，不管是安装过程中产生的同轴度偏差，还是设备长期运行后轴承磨损、基座形变带来的径向、角向偏移，都会直接加剧轴系的交变应力，轻则造成轴承过早失效、传动噪音增大，重则引发轴段断裂、核心传动部件损毁。奥德姆联轴器也就是常说的Oldham联轴器，正是针对这类两轴间存在径向偏移的传动场景设计的挠性传动部件，在轻工输送设备、小型自动化生产线、精密检测仪器、办公自动化设备的传动链中应用十分广泛。

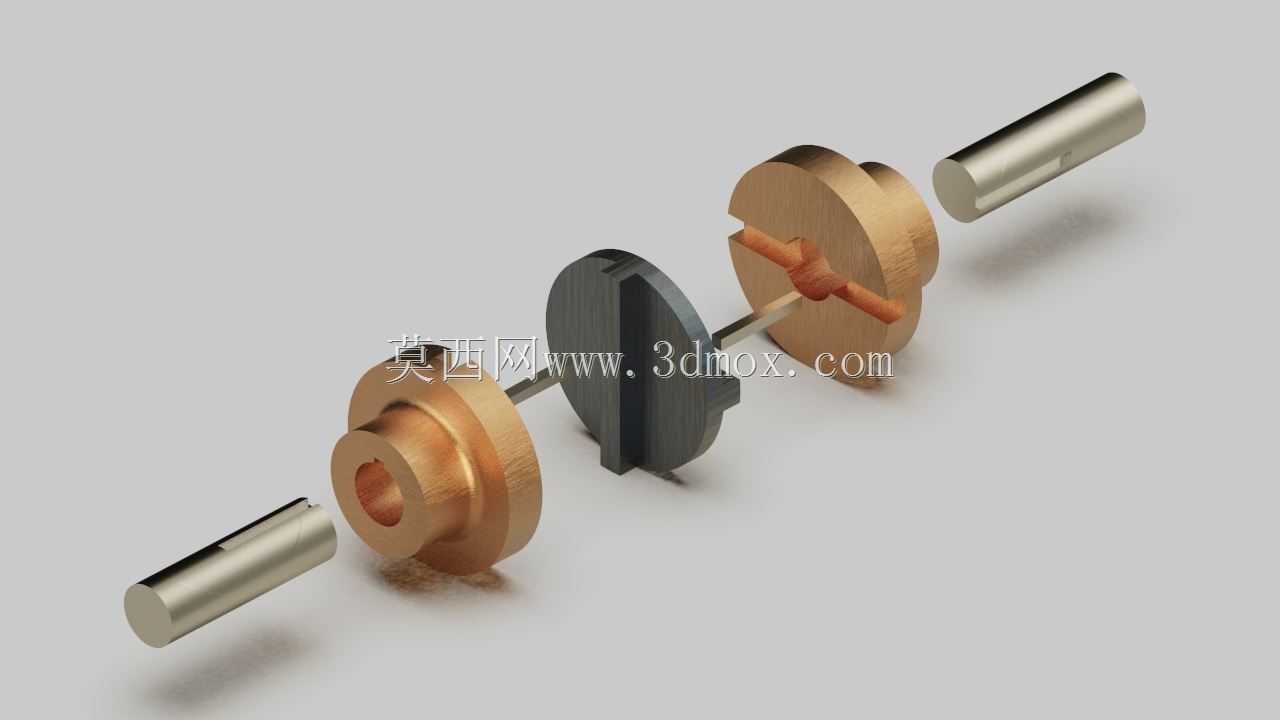

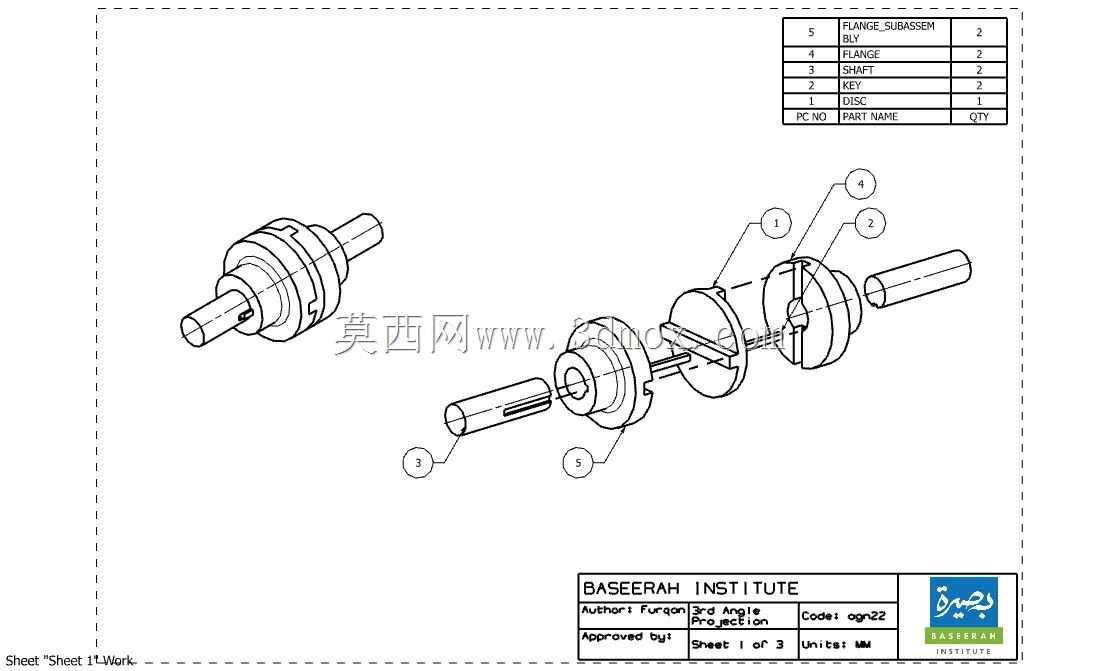

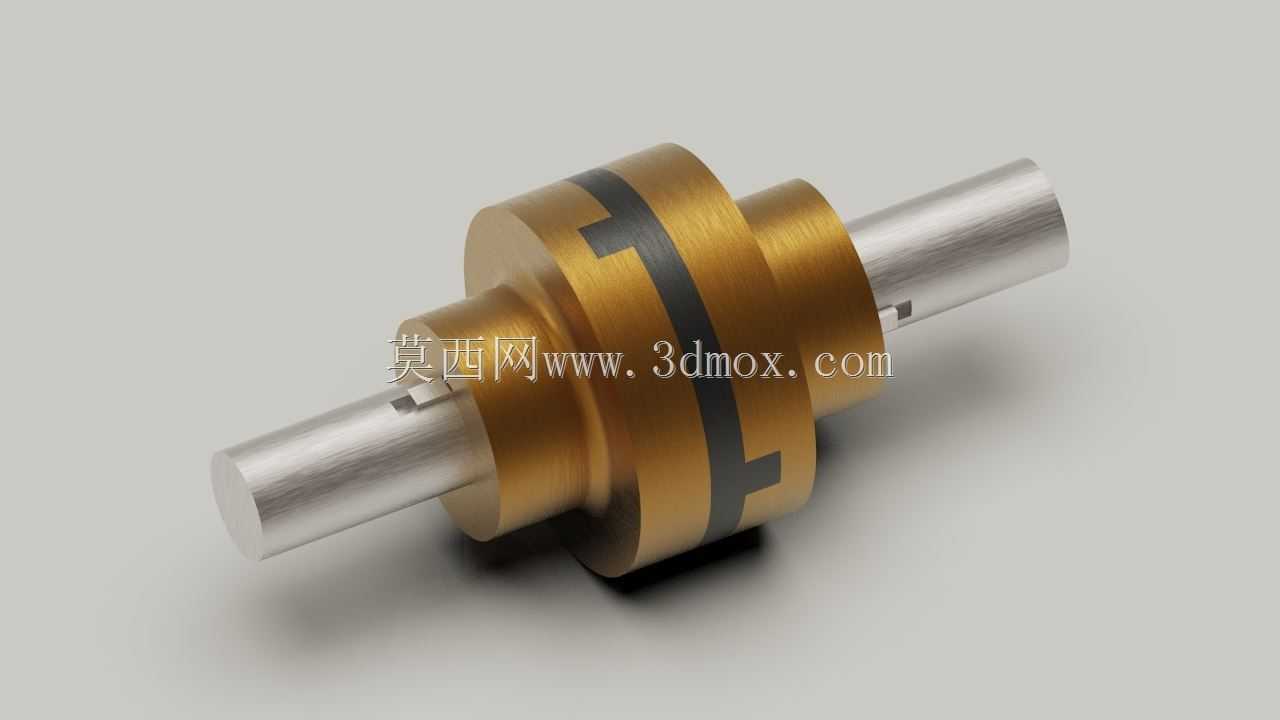

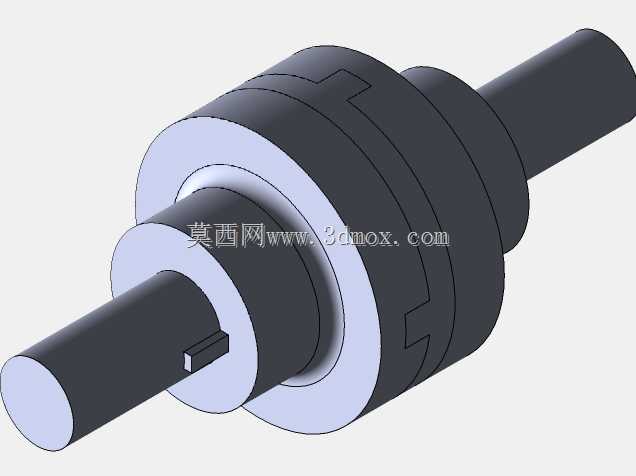

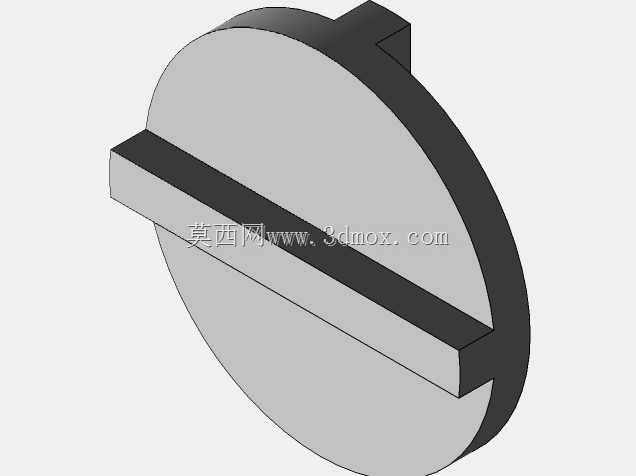

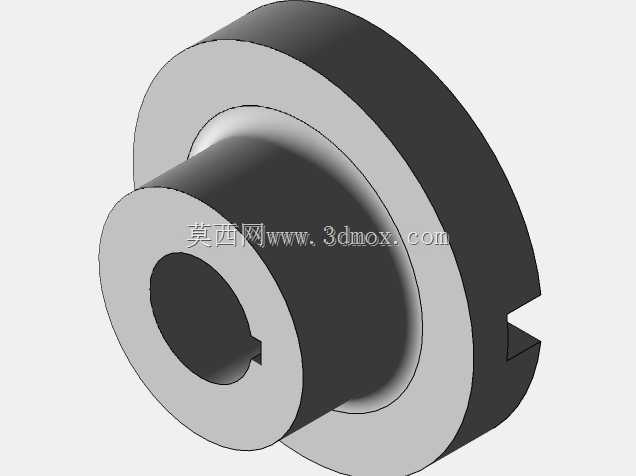

这类联轴器的核心结构由两端带榫槽的半联轴器、中间的十字滑块组成，中间滑块两侧的凸榫呈90度垂直分布，分别嵌入两端半联轴器对应的凹槽内，传动过程中扭矩通过凸榫与槽的配合传递，当两轴存在径向偏移时，滑块可以在槽内做小幅滑动，以此补偿安装与运行过程中产生的同轴度误差，相比刚性联轴器，它能大幅降低轴系因不对中产生的附加载荷，同时相比膜片、波纹管类挠性联轴器，它的结构更简单，加工成本更低，对安装精度的容错空间更大，适合转速不高、扭矩中等的传动场合。

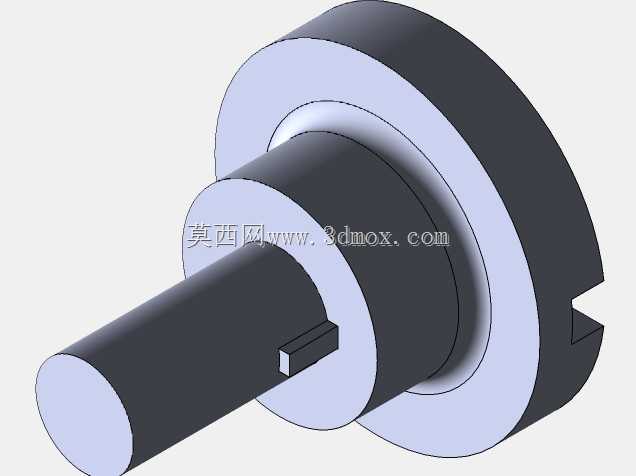

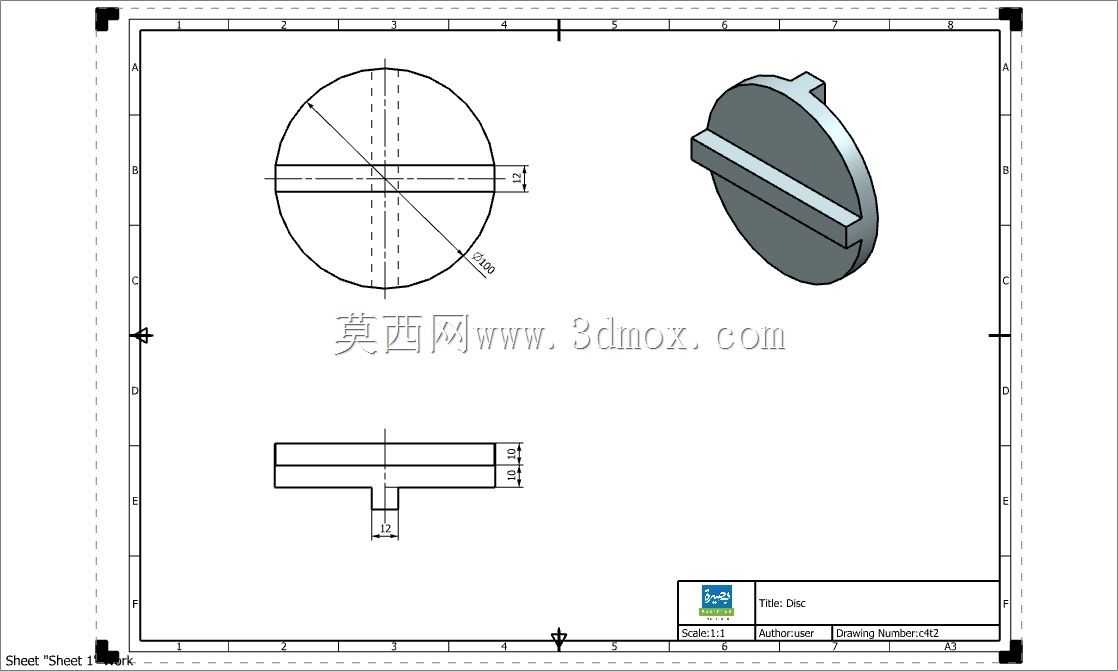

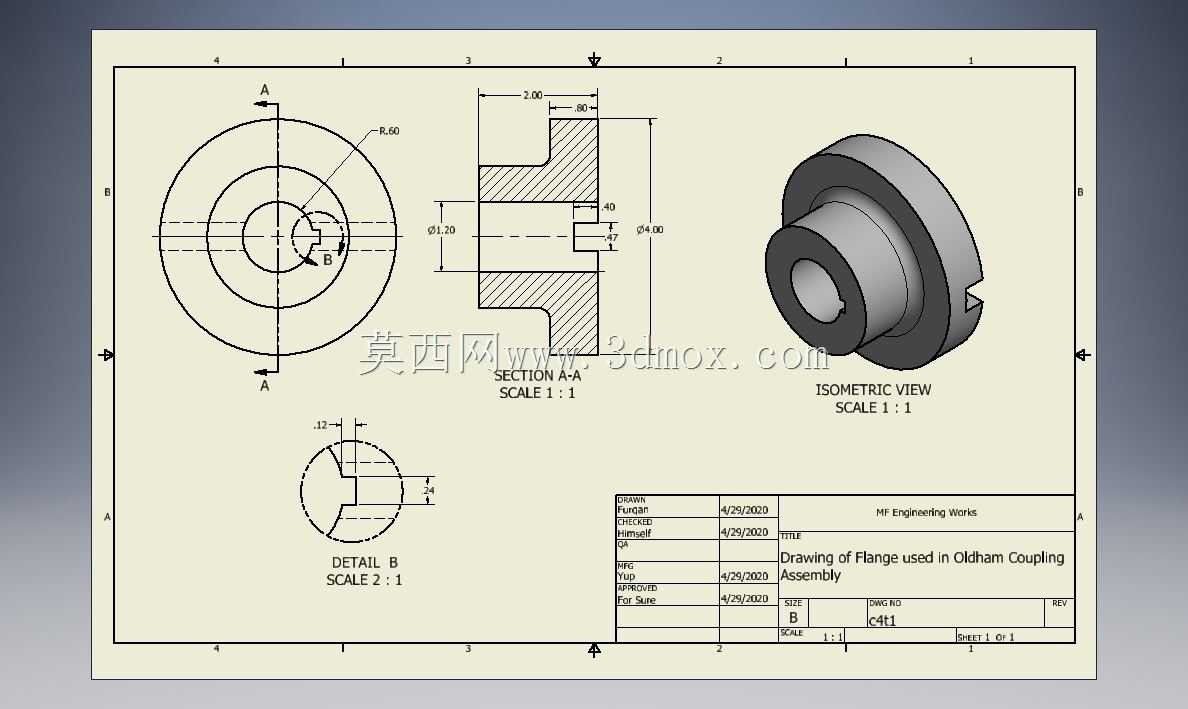

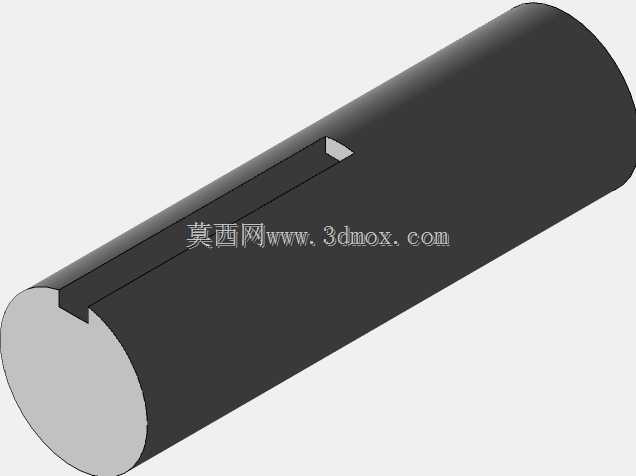

从结构设计的角度看，这类联轴器的半联轴器多采用中碳钢加工，部分有轻量化需求的场景也会选用铝合金材质，中间滑块根据使用场景不同，可选用工程塑料、铜合金或者带自润滑涂层的钢材，带自润滑特性的滑块可以减少运行过程中的摩擦磨损，降低维护频率，延长部件使用寿命。设计过程中需要重点关注几个核心尺寸边界：首先是两端轴孔的直径与配合公差，需要根据所连接轴的直径、传递扭矩大小选择合适的过盈或者间隙配合，同时要预留对应的键槽或者顶丝安装位，保证扭矩传递的可靠性；其次是中间滑块的凸榫宽度与槽的配合间隙，间隙过小会导致偏移补偿能力不足，运行卡滞，间隙过大则会造成传动回差增大，传动精度下降，需要根据实际允许的偏移量、传动精度要求匹配合理的配合公差；再者是联轴器的整体外径与轴向长度，要匹配安装空间的边界，避免运行过程中与周边的机架、护罩等部件产生干涉。

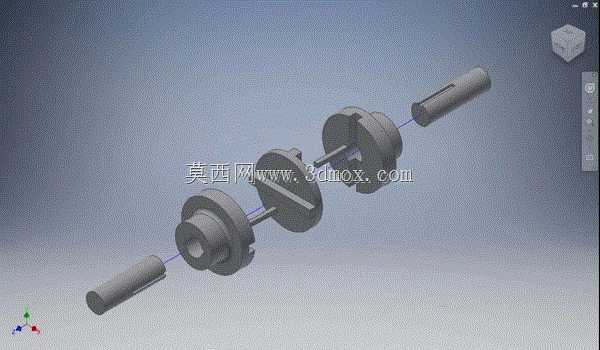

实际选型应用时，需要先核算传动链的额定扭矩、最高运行转速，确认联轴器的额定参数能覆盖工况需求，同时要测量实际安装场景下两轴的最大径向偏移量、角向偏移量，确保联轴器的补偿能力满足安装偏差要求，安装时要注意先将两端半联轴器分别固定在主动轴与从动轴上，再装入中间滑块，避免强行装配造成滑块凸榫变形，日常维护中可以定期检查滑块的磨损情况，当滑块与槽的配合间隙超过设计允许值时及时更换滑块，无需拆卸两端的轴系连接，维护十分便捷。这类联轴器不适合高速重载的传动场景，因为高速运行时滑块的偏心滑动会产生额外的离心力，加剧振动与磨损，在转速超过1000rpm的场景选用时，需要做对应的动平衡校核，或者选用带轻量化滑块的定制结构。
