蒸汽火车用彩色铰接四杆传动构件

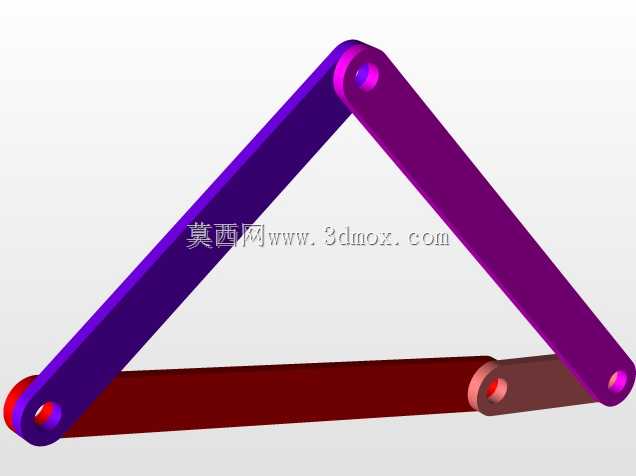

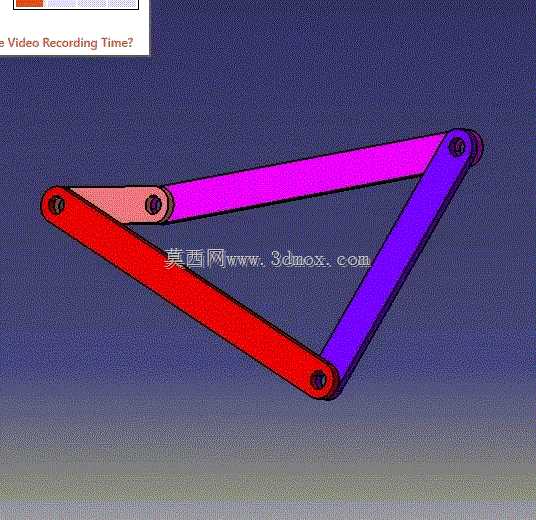

　　这套铰接连杆构件最早应用在蒸汽机车的走行传动系统中，核心作用是把活塞的直线往复推力转化为车轮的旋转扭矩，是早期蒸汽动力设备里最经典的低副传动结构。从结构设计逻辑来看，整套构件采用三个活动连杆加一个固定机架的铰接布局，所有转动副均采用销轴铰接形式，转动间隙控制在0.02mm到0.05mm之间，既保证传动过程中无卡滞，也避免间隙过大带来的传动冲击与异响。构件的三个活动连杆分别承担不同功能：与动力输出端连接的原动杆长度最短，负责承接活塞推杆的往复推力；中间的传动连杆长度最长，做平面复合运动传递动力；与车轮轴连接的从动杆直接带动轮轴做整周旋转，固定机架则直接依托机车车架的安装面做定位基准，不需要额外设计独立安装支架。

　　在安装边界设计上，整套机构的横向安装总宽度不超过180mm，适配蒸汽机车走行部的轮对内侧安装空间，纵向运动最大摆幅控制在260mm范围内，运动全程不会与车架上的制动管路、走行部附属构件发生干涉。每根连杆的两端铰接孔都做了同轴度公差约束，同轴度误差不超过0.015mm，避免连杆运动过程中出现别劲、偏磨的问题，铰接位置预留了润滑脂注油通道，日常维护时可以直接在外部加注润滑脂，不需要拆解整个连杆结构。

　　从实际使用场景来看，这类四杆传动结构除了蒸汽火车的轮组传动，也广泛应用在各类需要实现运动形式转换的通用机械中，比如冲压设备的进给机构、农用机械的收割传动组件、起重设备的变幅连杆结构，核心优势是低副传动的接触应力小，构件耐冲击性能好，加工难度低，日常维护成本远低于齿轮、凸轮这类高副传动结构。设计这类连杆结构时，首先要根据所需的行程摆角确定各杆的长度比例，避免出现死点位置影响传动连续性，其次要核算每根连杆的抗弯截面模量，因为连杆在传动过程中不仅承受拉压载荷，在急回阶段还会承受一定的弯曲应力，截面尺寸不足很容易出现连杆弯曲变形，导致整个传动机构卡滞失效。另外铰接销轴的表面硬度要达到HRC45以上，配合铜质衬套使用，能大幅降低转动副的磨损速度，延长整套机构的大修周期。
