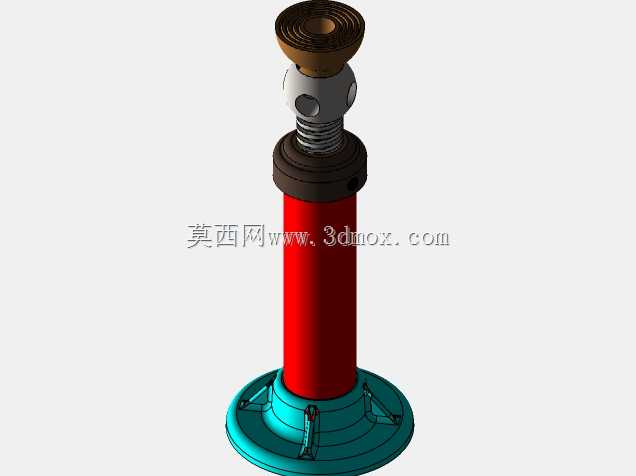

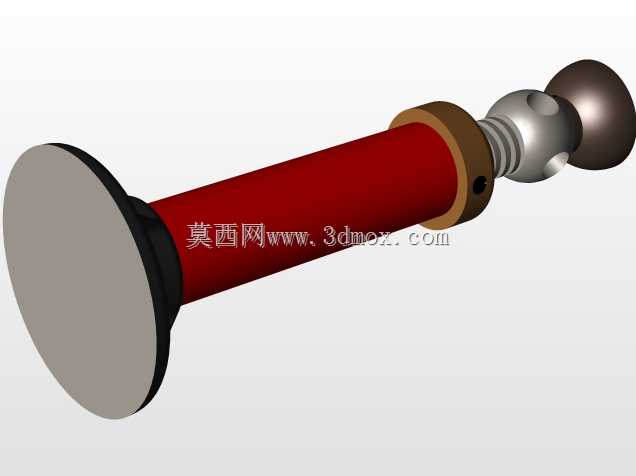

立式螺旋主轴千斤顶结构三维设计

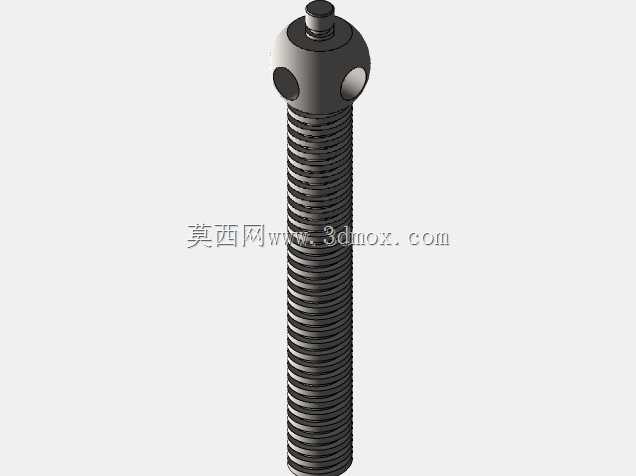

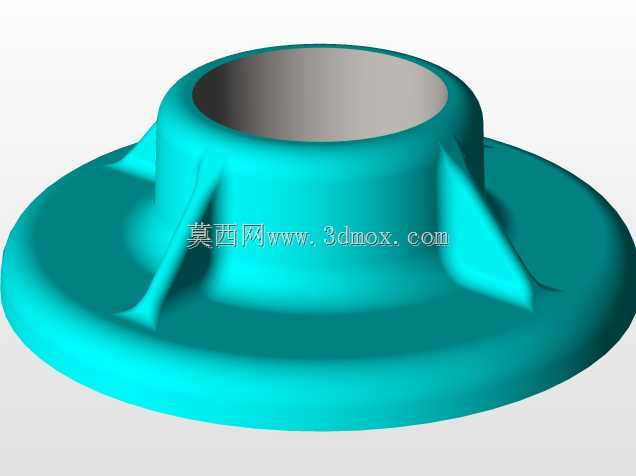

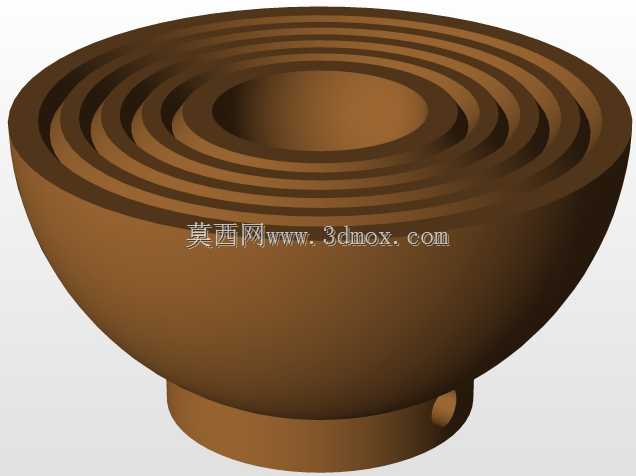

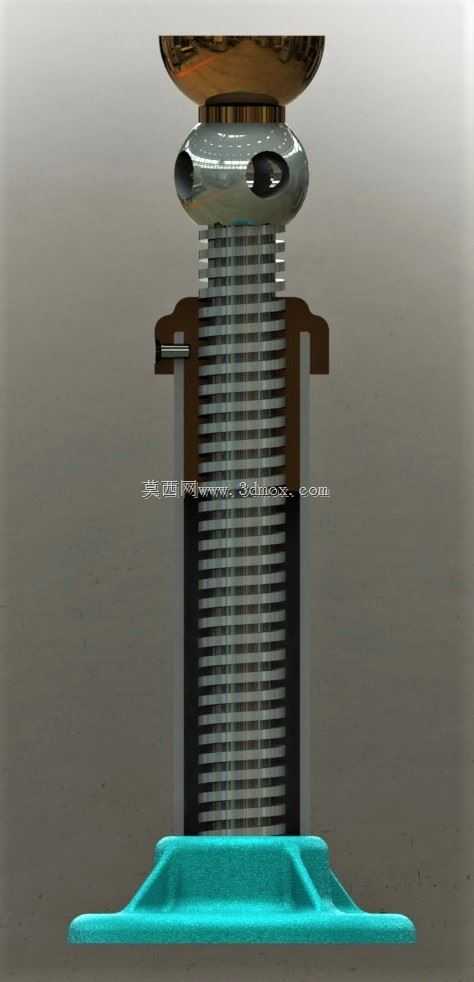

这款立式螺旋主轴顶升部件，主要面向设备检修、重物位移支撑、工装调平这类需要稳定垂直承重的作业场景，在小型机修工位、轻型构件安装、设备水平校准环节的适配性极强，区别于液压类顶升设备，它不存在密封件老化漏油、低温环境液压油黏度变化导致出力不稳的问题，纯机械传动的结构能在无电源、野外低温、多粉尘的复杂工况下保持稳定工作状态。从结构设计逻辑来看，核心承重采用梯形传动螺杆搭配内嵌铜螺母的传动副，梯形螺纹的牙型角设计兼顾了传动效率与反向自锁性能，顶升作业过程中即便撤去施加在顶部的旋转驱动力，承重状态下螺杆也不会自行回落，从根源上避免了负载下坠的安全隐患，螺杆表面做了防锈硬化处理，长期反复伸缩摩擦也不会出现锈死、牙型磨损过量导致的传动卡滞。顶部承托头采用可小角度摆动的球面铰接结构，接触被顶升物底面时能自动适配接触面的倾斜角度，避免硬接触导致的局部应力集中刮伤工件表面，也能防止顶升过程中接触面打滑偏移；底部支撑座做了加宽加大的盘式结构，增大与地面的接触面积，降低单位面积压强，在普通水泥地面、硬化车间地面作业时无需额外铺垫钢板也能保证支撑稳定性，不会出现底座下陷、侧倾的问题。外部设置的导向套筒与螺杆保持同轴配合，限制螺杆伸缩过程中的径向摆动量，即便承受一定的偏载力，也能保证传动副始终保持对中状态，避免螺杆受径向弯矩出现弯曲变形。设计阶段对安装边界做了明确约束：闭合状态下整体高度适配低矮空间的顶升作业需求，最大伸出行程覆盖常规轻型设备顶升的高度范围，底座安装孔位可适配固定在移动工装台面上，作为可调支撑脚使用，顶部承托头预留的防滑纹理能增大与被支撑件的摩擦力，无需额外焊接固定块即可完成临时支撑作业。整套结构没有易损的密封件、电子元件，日常维护仅需定期在螺纹副表面涂抹润滑脂即可，长期存放也不会出现性能衰减，对于需要频繁做小吨位重物顶升、工位高度微调的场景，这类纯机械结构的可靠性远高于同吨位的液压类顶升设备，建模过程中对螺纹牙型、配合间隙、铰接处的转动公差都做了参数化设定，可直接根据实际承重需求调整螺杆直径、螺距参数，快速衍生出不同承重规格的同系列产品结构。
