食品加工用豆沙分切搓圆成型设备结构

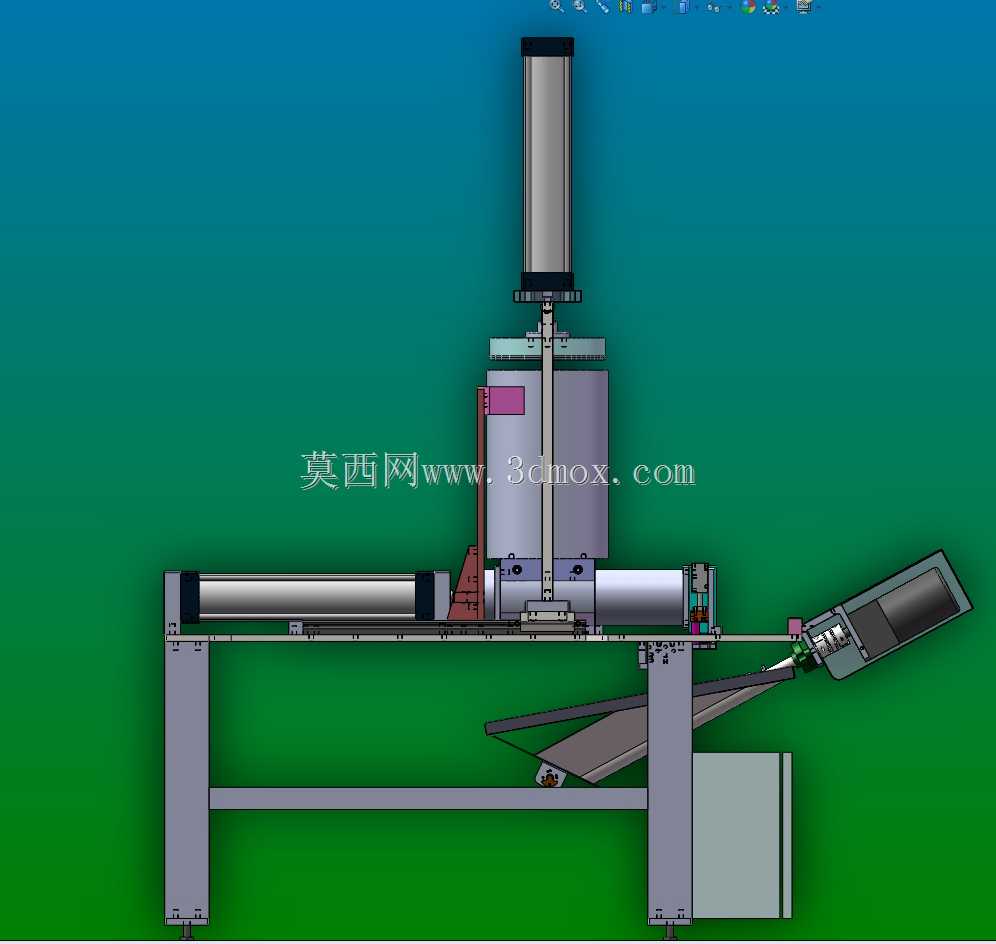

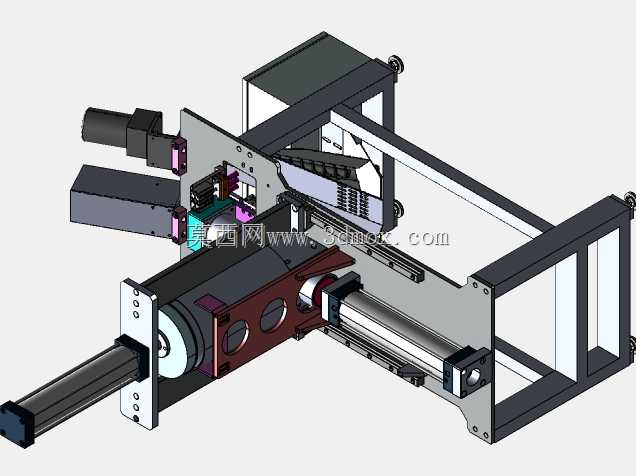

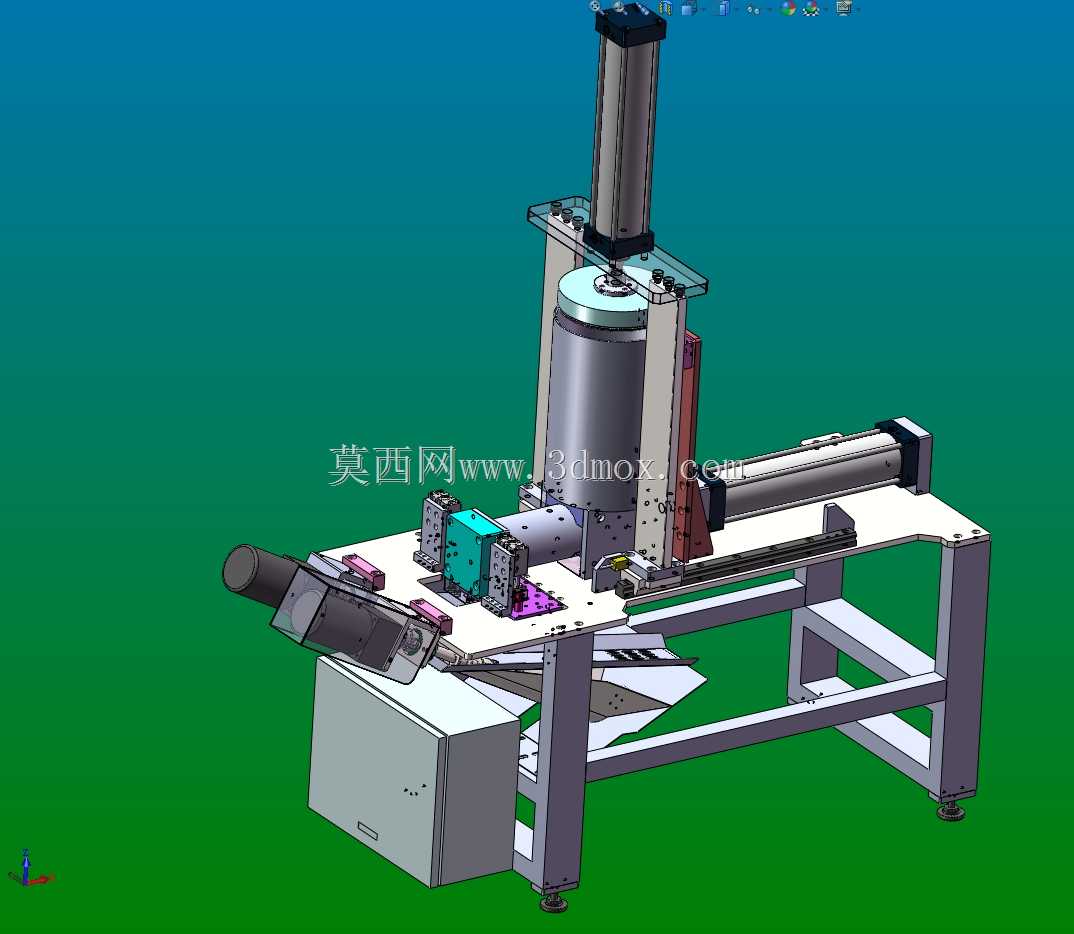

在烘焙馅料、速冻汤圆等食品生产场景中，大团豆沙原料的定量分切与搓圆成型一直是影响生产效率与成品一致性的关键工序，传统人工分团搓制不仅效率低下，还容易出现单颗重量偏差大、外形不规整、卫生管控难度高等问题，这款豆沙制丸设备正是针对这类生产痛点开发的专用加工设备。设备整体采用立式框架搭配卧式执行机构的布局，底部采用方管焊接成型的机架作为承载基础，机架底部配置可调脚杯，可适配车间地面的不平整工况，安装时仅需预留1200mm×800mm的地面操作空间，整机高度控制在1600mm以内，可适配常规食品生产车间的层高与流水线对接高度要求。设备核心执行单元分为竖向压料、水平分切、回转搓丸三个模块，竖向压料机构采用带导柱导向的气动压料结构，料筒采用食品级304不锈钢材质，内壁做镜面抛光处理，避免豆沙粘附残留，压料行程可根据单次出料量需求调整，保证每次挤出的豆沙条段体积误差控制在允许范围内。水平分切机构采用直线导轨导向的气动切刀结构，切刀刃口做食品级防锈处理，切刀往复速度可根据前端压料速度匹配调整，保证切下的料段重量均匀，不会出现粘连、拖尾等问题。回转搓丸工位设置在分切机构出料端，采用带定位槽的回转盘配合搓动结构，将切下的豆沙料段滚搓成表面光滑的球形颗粒，成型后的丸子可顺着出料导板直接落入下游接料容器或输送线。设计过程中充分考虑食品生产的卫生要求，所有与馅料接触的零部件均采用快拆式结构，无需专用工具即可完成拆卸清洗，机架外露部分做哑光不锈钢包覆处理，无卫生清洁死角，气动元件均选用食品行业常用的标准规格，方便后期维护更换。设备的气动控制元件集中布置在机架侧方的电控气控一体化箱体内，箱体做密封处理，避免生产过程中粉尘、水汽进入影响元件寿命，操作按钮集中设置在设备前端的操作位，操作人员可单人完成上料、参数调整、出料收集的全流程操作，相比传统人工制丸模式，生产效率可提升数倍，同时能保证每颗豆沙丸的重量偏差控制在极小范围内，成品圆整度一致，可满足规模化食品生产的工艺要求。
