适配手部受限用户的旋钮扳手结构设计

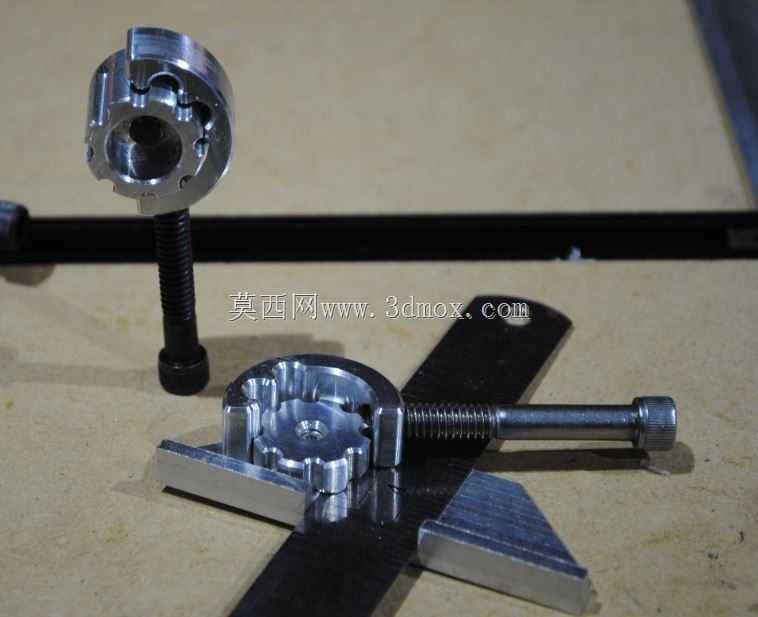

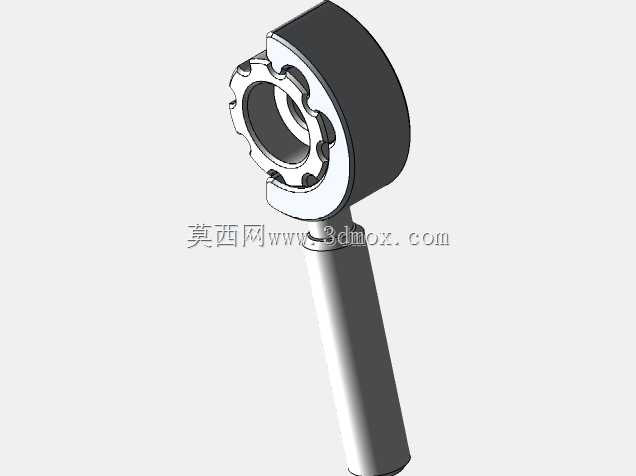

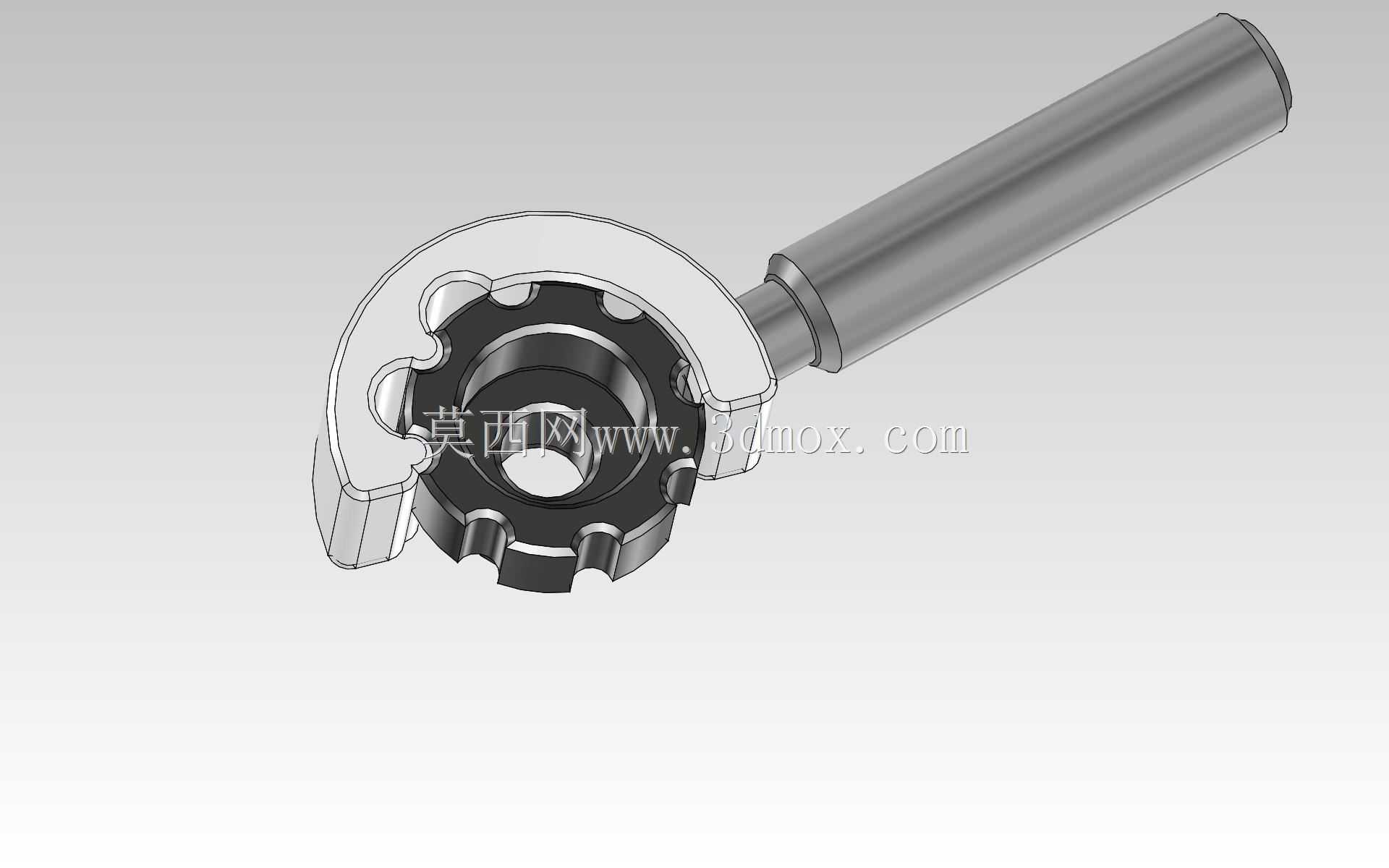

这款旋钮扳手的设计初衷，是解决手部抓握力不足、手指灵活度受限的操作者，在锁紧标准项目夹具旋钮时的操作痛点，在常规工装夹具操作、实验室设备调试、小型装配工位的日常作业场景中，不少操作者因手部劳损、肢体功能障碍等问题，无法顺畅完成小直径旋钮的旋紧与松开动作，常规的旋钮操作需要手指捏合施加径向力同时转动，对指力和关节活动度要求较高，这款扳手通过结构优化，把原本需要手指捏合的施力方式，转化为整个手部握持手柄的发力模式，大幅降低操作门槛。从结构上看，扳手的工作端采用仿形卡口设计，卡口轮廓完全匹配标准夹具旋钮的外齿形结构，使用时直接将卡口卡在旋钮的外齿槽内，不需要额外施加夹持力，仅通过转动长手柄就能带动旋钮转动，卡口的啮合深度经过反复校核，既保证转动时不会出现滑齿脱开的问题，也不会因为卡接过深导致旋钮拆卸困难，卡口边缘做了小倒角处理，对准旋钮时可以快速滑入定位，不需要精准对位就能完成卡接，降低操作时的视觉对准要求。手柄部分采用长直圆柱结构，直径适配普通人手掌的握持尺寸，长度经过力矩核算，操作者握持手柄末端时，只需要很小的握力就能输出足够的锁紧力矩，满足常规夹具旋钮的锁紧扭矩要求，不会因为力矩不足导致夹具锁不紧，也不会因为力矩过大造成旋钮螺纹滑牙。手柄和工作端采用同轴过渡连接，连接部位做了应力分散结构，反复施加扭矩时不会出现应力集中断裂的问题，整体结构没有多余的复杂零件，一体加工成型的结构强度更高，日常使用不需要额外维护。从安装边界来看，这款扳手不需要配套额外的固定结构，属于随取随用的手动操作工具，整体外形尺寸适配常规工位的工具收纳空间，工作端的卡口尺寸覆盖常用的标准夹具旋钮规格，不需要更换工作头就能完成对应规格旋钮的操作，在实际使用中，操作者可以单手握持手柄完成全部操作，另一只手可以同时扶稳夹具或者工件，提升小批量装配、频繁调整夹具工位的操作效率，对于手部功能受限的操作者来说，不需要依赖他人协助就能独立完成夹具旋钮的锁紧与松开操作，适配更多元的作业人员需求，也能降低长期操作小旋钮带来的手指关节劳损风险，适合在装配工位、检测工位、实验室调试场景中作为常规辅助操作工具配置。
