铝合金L型直角测量尺结构设计

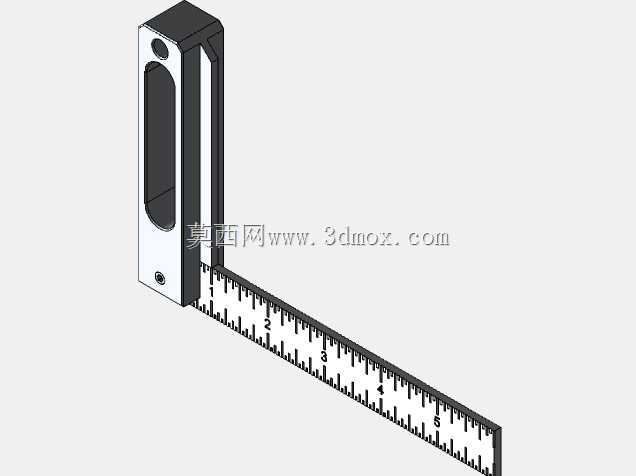

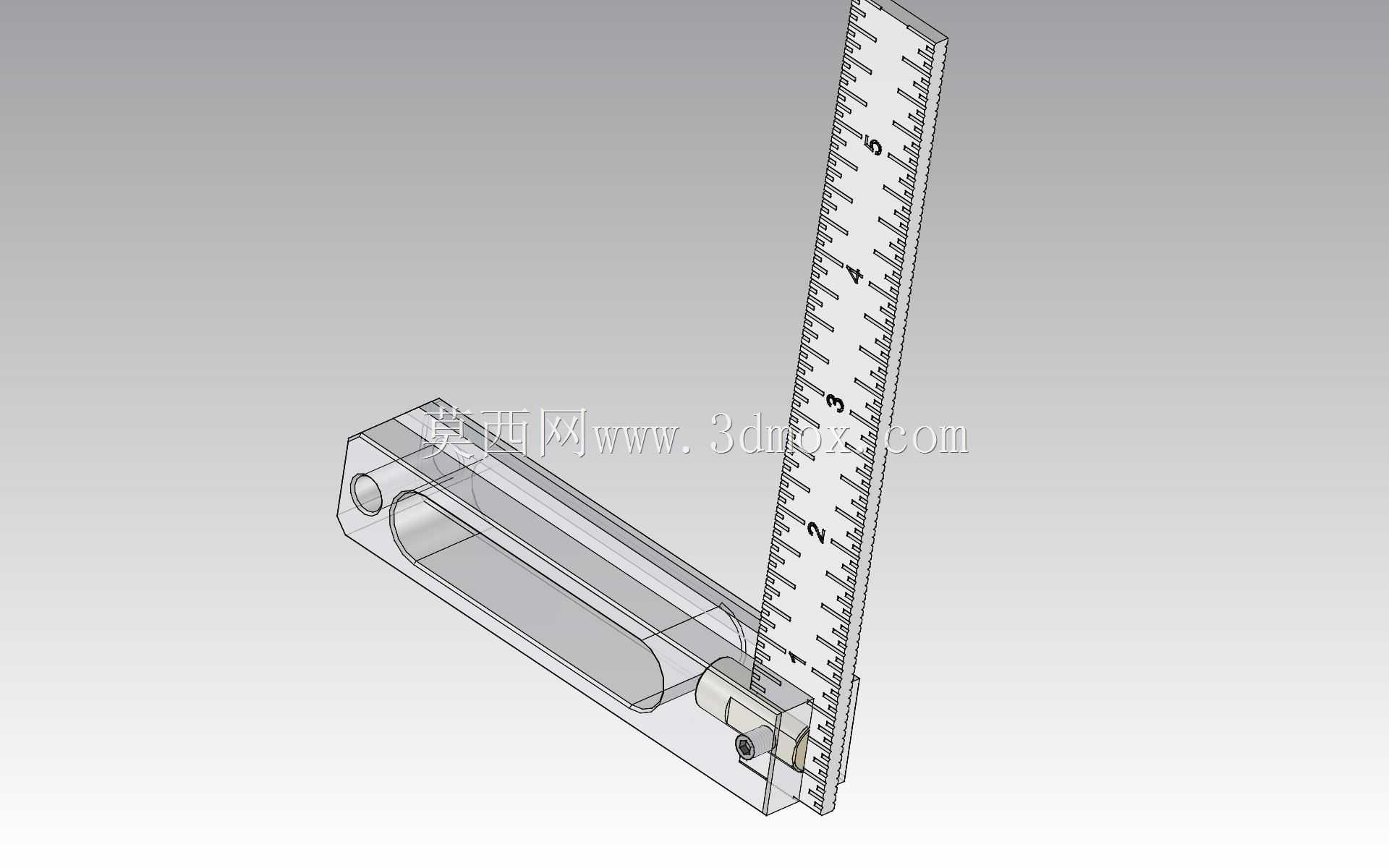

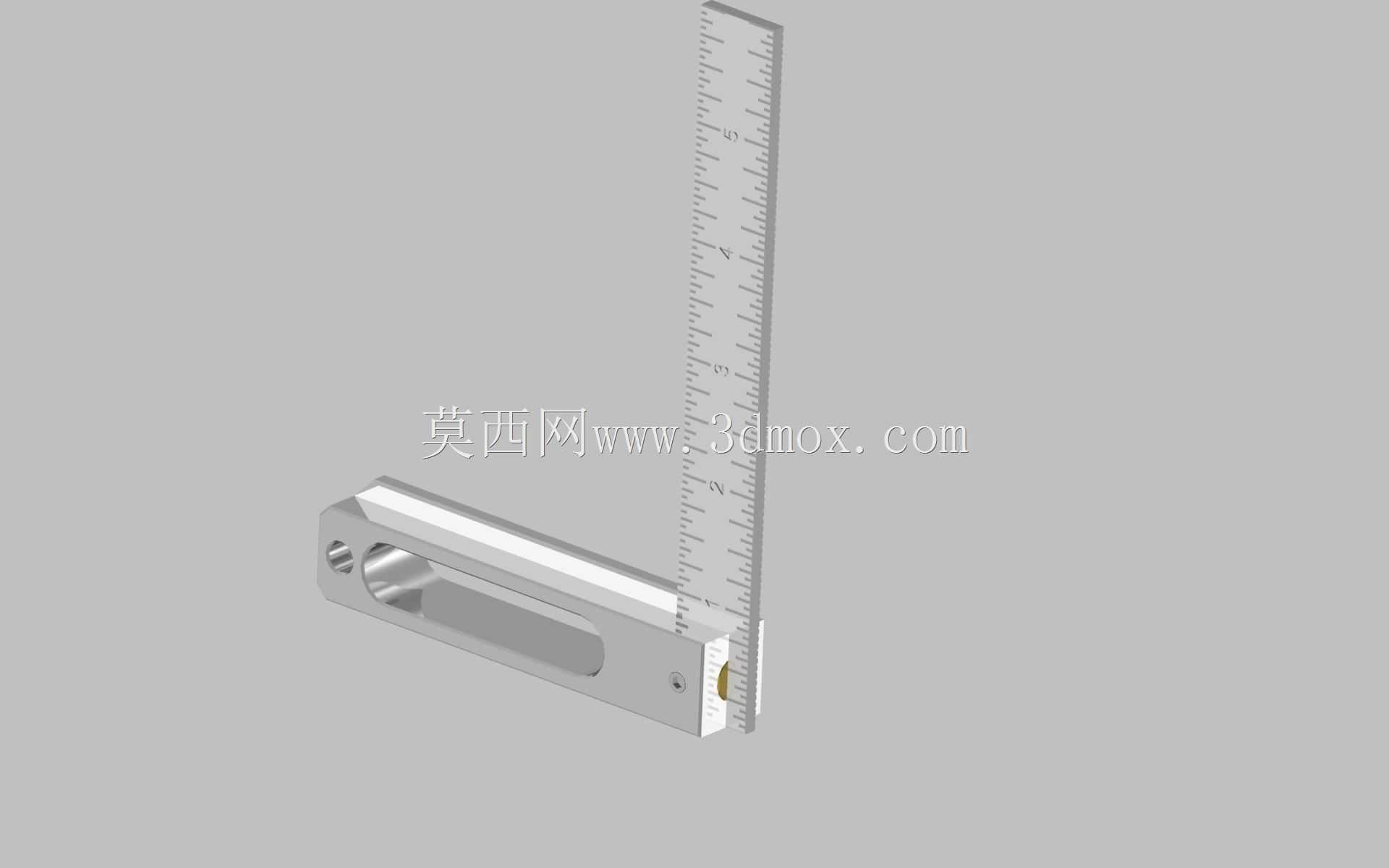

这款L型直角测量尺主要面向机加工划线、木工装配、钣金校验、设备安装调平等场景，是车间现场、工装调试环节常用的基础测量辅具，日常作业中可快速完成工件直角偏差校验、垂直基准定位、直线划线引导等操作，相比传统一体式铸铁直角尺，铝合金材质的自重更轻，操作人员长时间手持作业不易产生疲劳，也不会在易划伤的工件表面留下磕碰压痕。从结构设计来看，尺身与手柄基座采用分体锁紧式结构，手柄基座为铝合金铣削成型，侧面加工有长条形减重槽，既降低整体重量，也能在手持时增加手指贴合的摩擦力，避免滑脱；基座端部预留的两个沉头孔，可在需要时将尺身临时固定在工件基准面，完成长距离划线或批量工件的直角校验，无需全程手扶。尺身采用平直度较高的薄型铝合金板材，表面蚀刻有清晰的长度刻度，刻度线做了耐磨处理，日常反复摩擦不会轻易脱落，尺身与基座的连接位置设置了锁紧螺丝，当尺身出现平直度偏差时，可松开螺丝重新校准尺身与基座的垂直精度，延长工具的整体使用寿命，相比铆接固定式的直角尺，维护调整的灵活性更高。从安装与使用边界来看，手柄基座的握持段做了圆弧过渡处理，边缘无锐边毛刺，手持贴合度较好，基座与尺身的垂直贴合面经过精铣加工，平面度控制在较高精度范围内，靠向工件基准面时不会出现缝隙，保证测量基准的准确性；尺身的有效测量长度覆盖日常小件加工、家装安装的常用量程，既不会因为尺身过长导致携带不便，也不会因为量程过短无法满足常规作业需求。在实际使用过程中，这款直角尺既可以单独作为90度基准校验工件的形位公差，也可以配合划针完成板材的垂直划线、设备安装时的立柱垂直度初调，甚至在钣金折弯工序后，可快速抽检折弯件的直角角度是否符合公差要求，相比高精度的直角检测工具，它的使用门槛更低，操作更便捷，适合现场快速巡检、粗加工环节的基准定位，不需要复杂的调零操作，拿到手即可快速开展作业。结构设计上没有多余的冗余部件，所有加工特征都服务于实际使用需求，减重槽的位置避开了基座的受力基准面，不会影响基座的结构强度，锁紧螺丝的位置设置在基座侧面，操作时不会被尺身遮挡，调整时用普通一字螺丝刀即可完成松紧操作，不需要专用工具，适配车间现场的工具配置情况。
