组合式内六角扳手套装结构设计

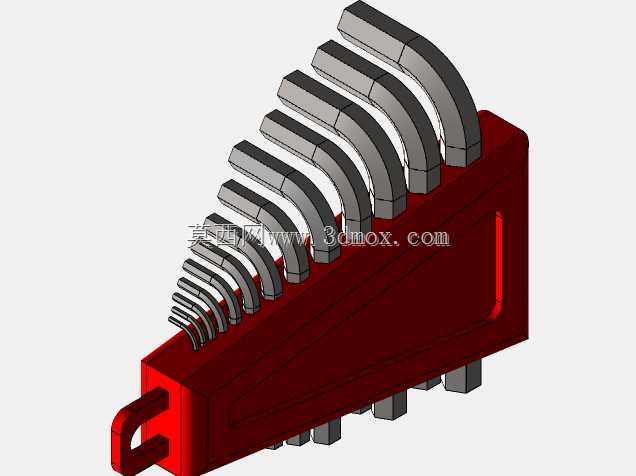

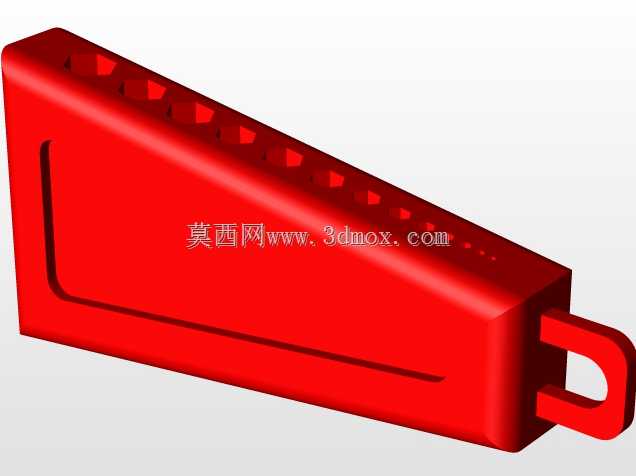

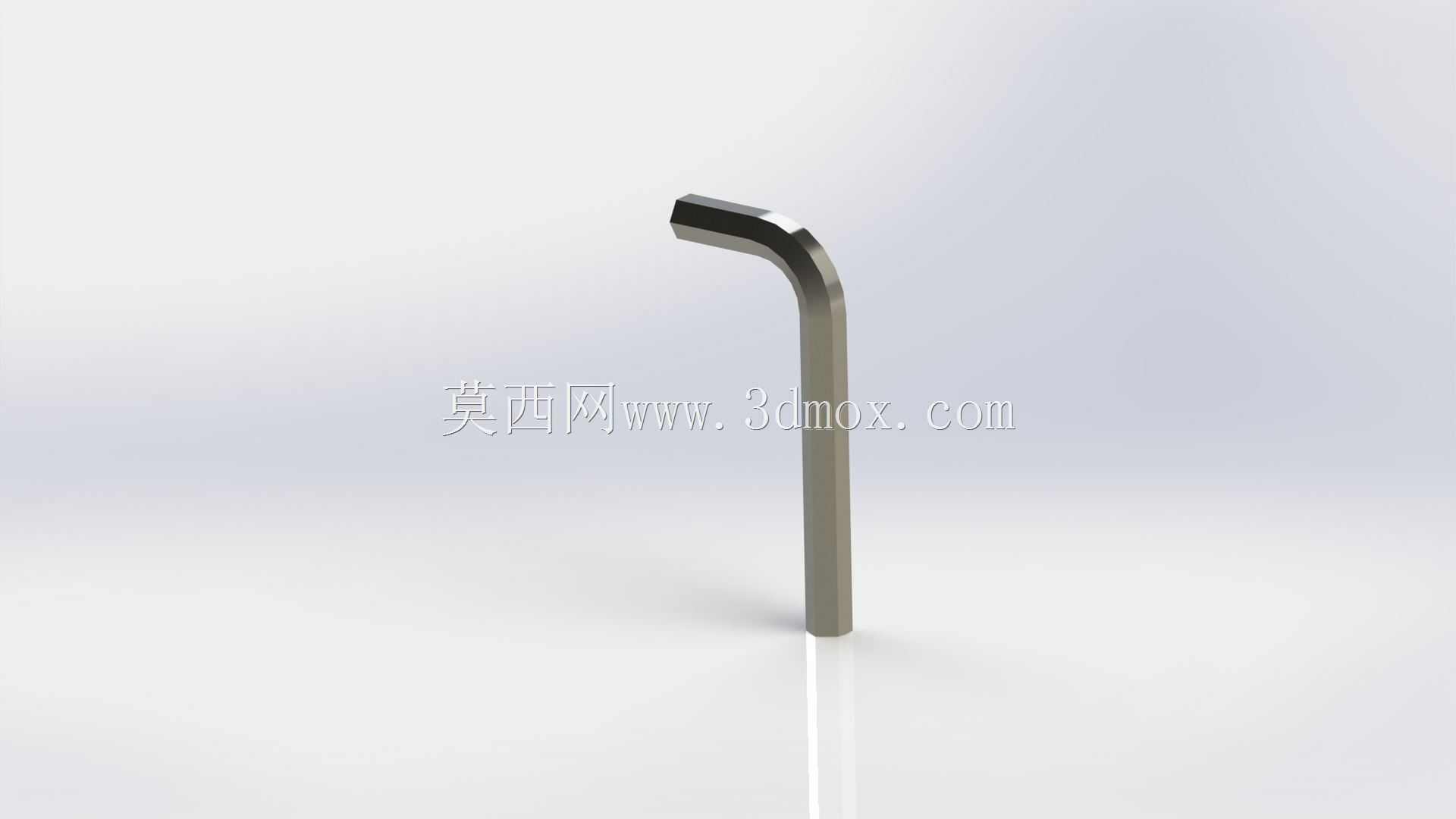

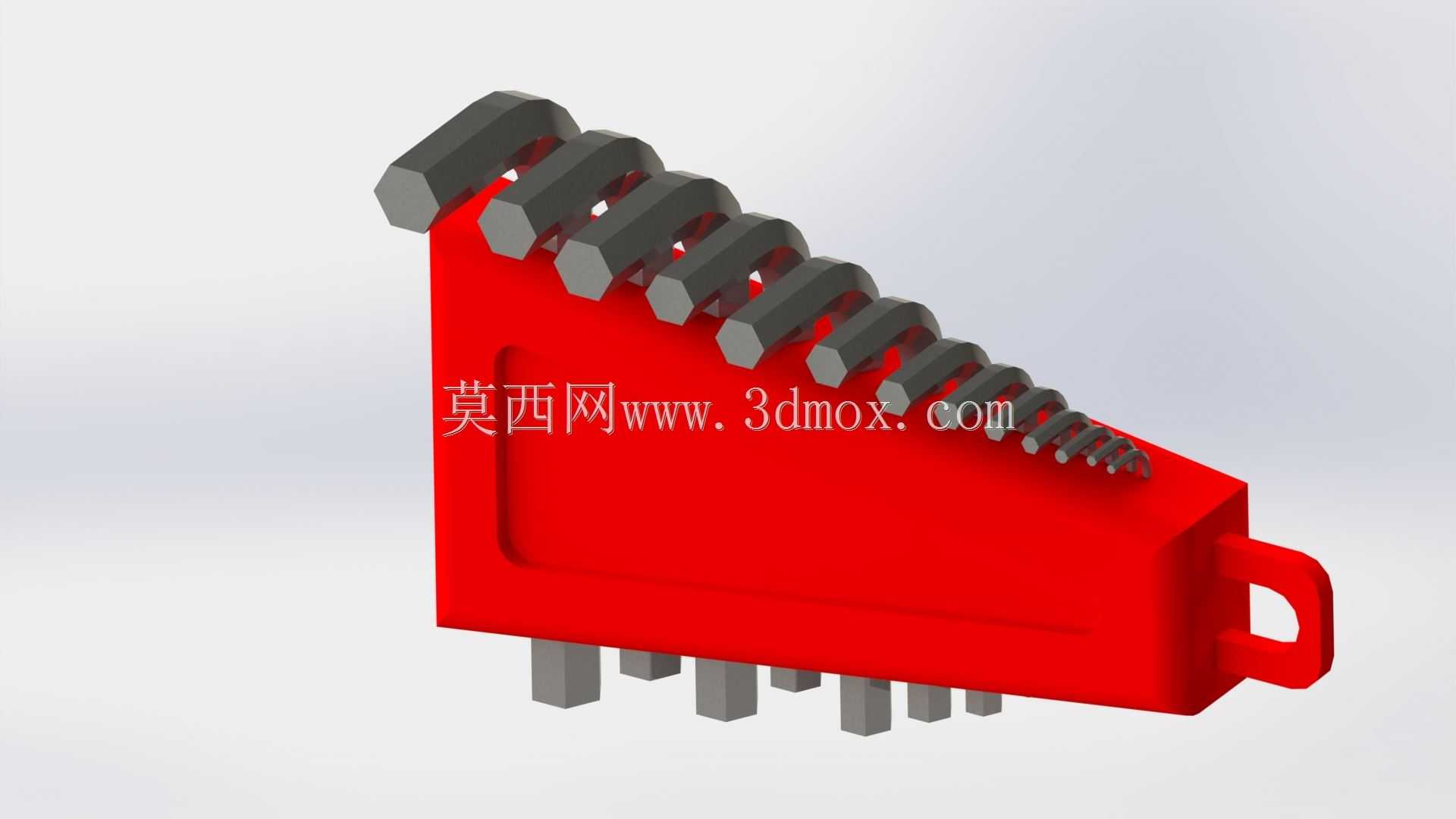

这套组合式内六角扳手的结构设计，核心围绕一线装配、设备维保场景的高频使用需求展开，日常在非标设备组装、机床日常维保、工装夹具调试、五金制品拆装等场景中，作业人员往往需要频繁切换不同规格的内六角紧固件拆装工具，零散的单支扳手不仅容易丢失，取用翻找也会占用不少有效作业时间，这套集成式的收纳结构恰好解决了这一痛点。整套工具的收纳基座采用楔形三角的轮廓造型，并非随意的外观设计，而是充分考虑了手持握持的贴合度，基座侧面做了内凹的握持曲面，作业时单手握持基座就能稳定施力，尾部设置的挂孔既可以配合挂绳实现高空作业时的防坠落绑定，也能在工具架上实现悬挂收纳，适配车间、维修站点的不同收纳习惯。基座上按照扳手规格从大到小依次排布对应的卡位，卡位的尺寸与每支六角扳手的杆径做了过盈配合设计，既可以保证扳手插放后不会轻易脱落，日常携带晃动时不会出现滑出掉落的情况，又能在需要取用的时候单指就能顺利推出对应规格的扳手，不需要额外的解锁结构，操作逻辑简单直接，符合手动工具快取快放的使用要求。每支六角扳手采用L型的经典结构，长端可以深入深孔位置的紧固件进行操作，短端可以提供更大的扭转力矩，应对紧固度较高的螺栓拆装需求，不同长度的扳手对应不同规格的内六角螺栓，从微型电子设备装配用的小规格，到重型设备机架紧固用的大规格都有覆盖，整套工具的排布按照尺寸梯度依次排列，作业人员可以快速识别需要的规格，不需要逐支比对尺寸。基座的底部还预留了短端外露的间隙，当扳手插放在卡位中时，短端伸出基座底面，既可以在取用的时候通过底部推出对应扳手，也能避免扳手与基座底部完全贴合造成的积尘、积液问题，适配车间多油污、多粉尘的使用环境，日常清洁也更加方便。整套结构没有多余的活动零部件，所有卡位都与基座一体成型，不存在易损的卡扣、连接结构，长期使用也不会出现卡位失效的问题，能够承受车间场景下的磕碰、摔落冲击，整体的外形尺寸控制在单手握持的合理范围内，可以直接放入工具包的侧袋，不会占用过多的收纳空间，不管是驻场维修人员随身携带，还是生产线边的固定工位配置，都能很好地适配使用需求。在实际建模过程中，每支扳手的六角头尺寸都对应通用公制内六角螺栓的标准尺寸，卡位的位置精度控制在合理范围内，保证不同规格的扳手不会出现插错卡位的情况，楔形的基座造型也让整套工具放置在工作台面时不会轻易滚动，避免工具从台面掉落造成的零件损伤或者安全隐患。
