五吨移动式龙门起重吊运设备结构

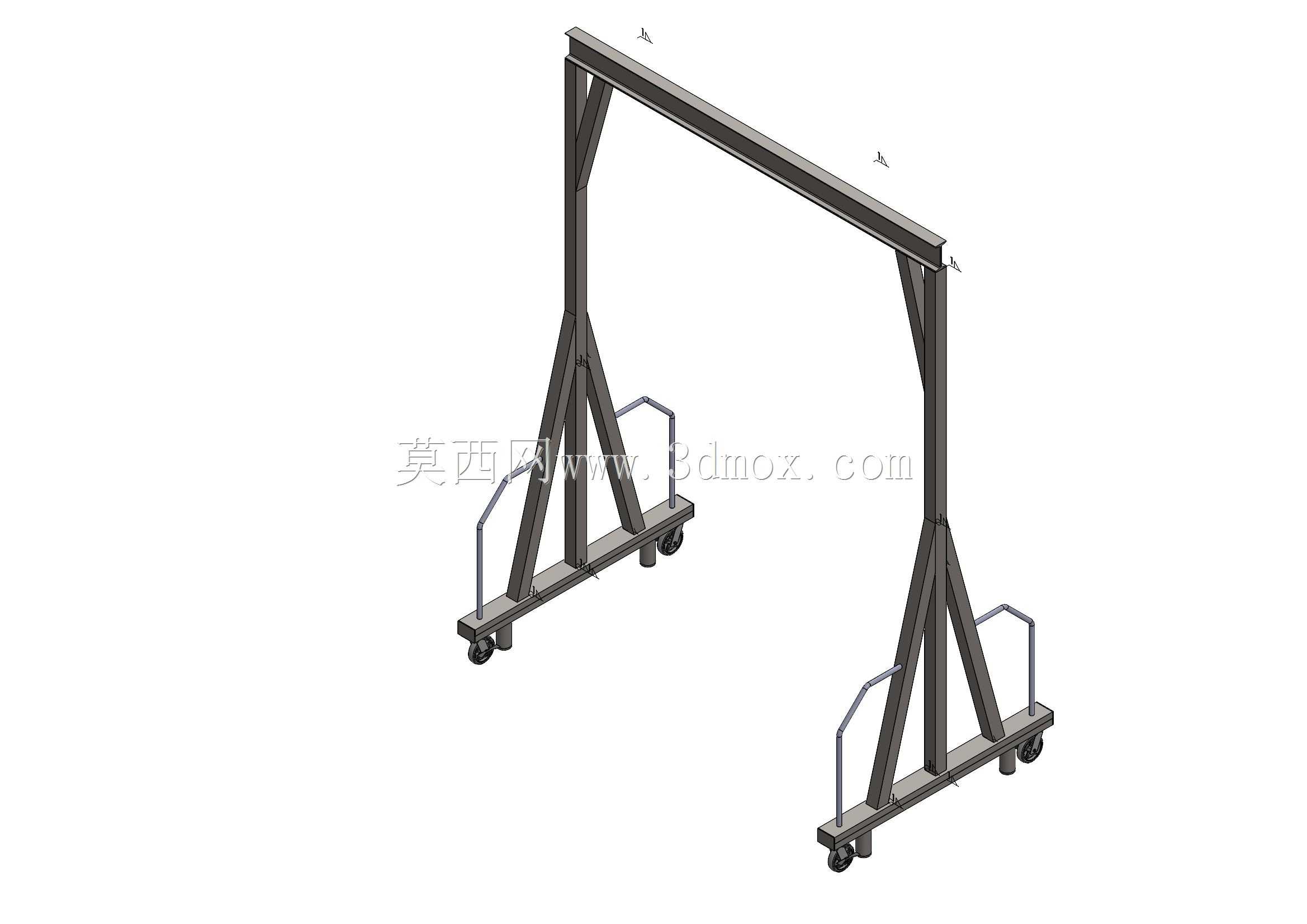

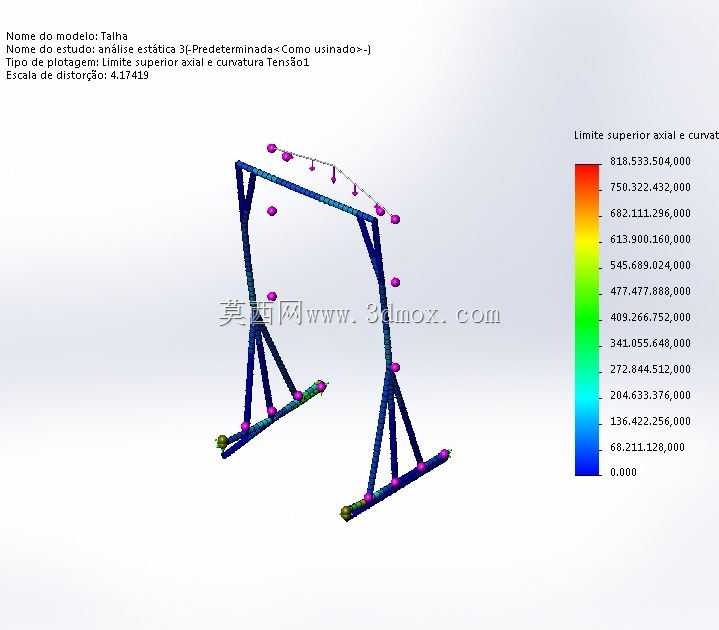

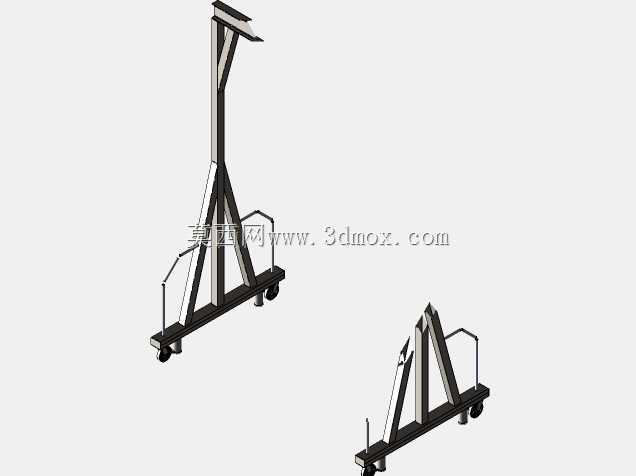

这款五吨承载的移动式龙门架，主要面向小型机加工车间、设备维修工位、仓储区域的零散重物吊运场景，弥补了固定天车覆盖范围有限、叉车无法完成精准高位吊装的场景缺口，尤其适合没有预装固定起重设施的中小型生产场地，可灵活转场完成设备拆装、工件转序、重型物料堆垛等作业。从结构设计逻辑来看，整体采用对称式三角支撑门型架构，两侧支腿为桁架式焊接结构，相比单根型材支腿，在同等自重下抗侧向倾覆、抗纵向弯曲的性能提升明显，能抵消起吊重物时产生的偏摆载荷，避免支腿失稳变形。横梁采用箱型截面设计，沿长度方向做了等强度优化，中部作为主要受力段截面厚度略大于两端连接段，在满足五吨额定起重量的抗弯要求前提下，尽可能降低整体自重，减少移动时的推行阻力。底部行走端梁配置了带刹车的重型脚轮，单轮额定载荷覆盖整体设备自重加额定起重量的冗余需求，脚轮安装座与支腿底部采用螺栓加焊接的双重固定形式，避免频繁移动过程中连接部位出现疲劳开裂，端梁上还设置了推行扶手，作业人员可在无外部牵引的情况下手动推移设备调整作业位置，到位后踩下脚轮刹车即可锁定位置，防止吊装过程中设备滑移。两侧支腿内侧预留了电动葫芦的安装滑行轨道空间，可适配环链电动葫芦的安装需求，横梁两端设置了行程限位挡块，避免葫芦行走超程脱轨。设计过程中充分考虑了车间通行的安装边界，整体高度适配常规标准厂房的门洞高度，支腿间距预留了常规托盘、小型工业设备的通行宽度，作业时无需额外改造场地地面，只要地面平整度满足脚轮行走要求即可投入使用，不需要做预埋固定基础，大幅降低了设备部署的成本与周期。支腿的斜撑角度经过载荷校核，在额定起重量下，整机重心始终落在两侧脚轮的支撑轮廓范围内，即使吊重出现小幅偏摆，也不会发生侧翻风险，扶手位置的高度设置符合人体工程学要求，推行时作业人员无需过度弯腰或抬手，长时间转场作业也不易产生疲劳。
