塑料字符号码注塑成型模具结构

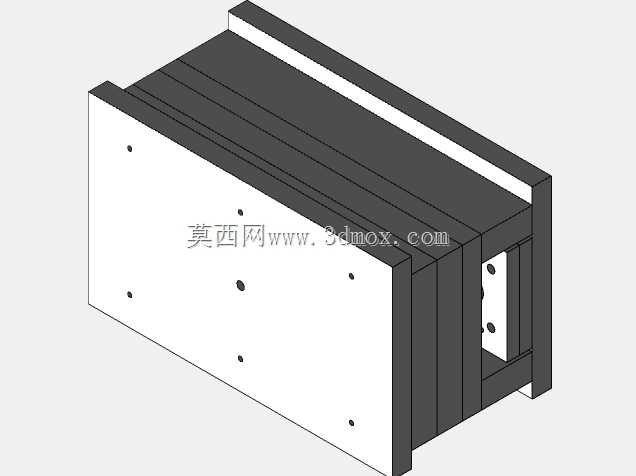

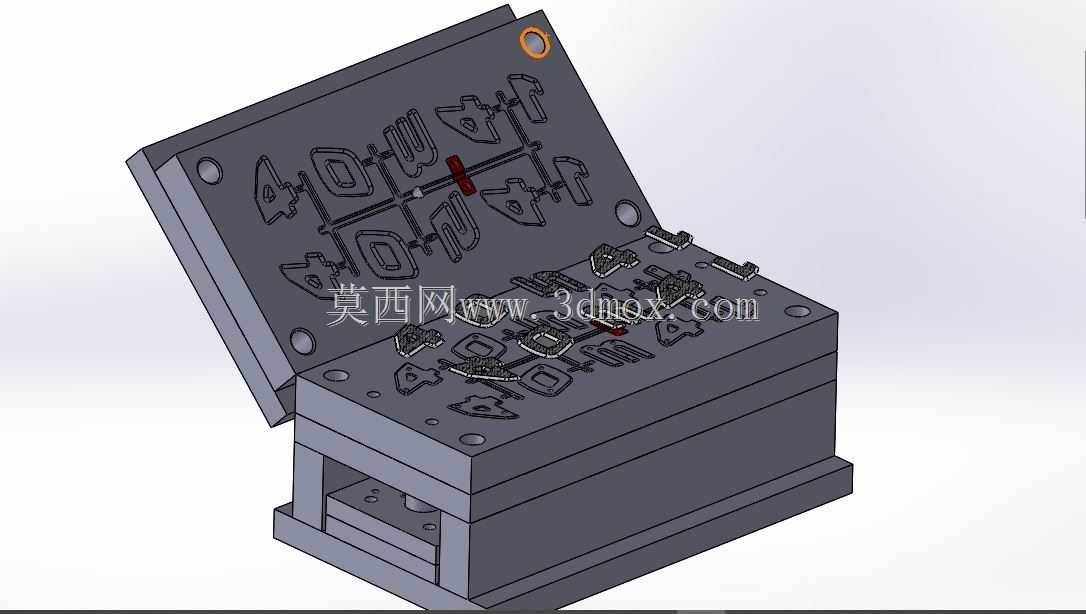

这套模具面向日用标识、工业设备铭牌类塑料字符号码的批量注塑生产场景，在实际产线中适配卧式注塑机安装使用，主要用于成型带立体字符结构的小型塑料号码件，这类塑件广泛应用于设备编号标识、仓储货位标记、线缆标识牌等多个场景，替代传统金属冲压字符件，具备重量轻、耐腐蚀、成型效率高的优势。从结构设计来看，模具采用两板模直浇口进胶方案，分型面沿字符塑件的最大轮廓边界设置，避免在字符成型面产生飞边，保证字符的轮廓清晰度与表面平整度。型腔部分直接在定模板上加工出反向字符轮廓，加工时采用精铣配合电火花工艺保证字符笔画的棱角精度，避免出现填充缺料导致的字符断笔问题；动模侧对应设置型芯结构，每个字符型腔独立设置排气槽，槽深控制在0.02mm以内，既保证注塑时型腔内空气顺利排出，又不会产生溢料飞边。浇注系统采用主流道配合分流道的平衡式布局，分流道截面采用圆形设计，减少熔体流动过程中的压力损失，保证每个字符型腔的填充速度一致，避免不同位置的塑件出现填充不足、收缩不均的问题。冷却系统采用随形水路设计，在定模和动模的型腔周边分别布置循环冷却水道，水道距离型腔壁的距离保持在15-20mm区间，保证模温均匀分布，减少塑件成型后的翘曲变形，缩短成型周期。模具的导向系统采用导柱导套配合结构，四个导柱分别布置在模具四角，其中一个导柱做偏置设计，避免合模时出现装反的问题，导柱长度高出型芯分型面20mm以上，合模时先导向再闭合，保护型腔字符结构不受磕碰损坏。顶出机构采用顶针顶出方案，顶针布置在每个字符塑件的非外观面位置，顶出行程控制在15mm，保证塑件顺利脱模同时不会在塑件表面留下明显顶出痕迹。安装边界方面，模具的长宽尺寸适配常规120吨级卧式注塑机的拉杆间距，模厚范围符合设备的容模要求，定位圈尺寸采用标准100mm直径规格，主流道衬套的球面半径适配注塑机喷嘴尺寸，安装时无需额外做适配修改即可直接上机使用。日常生产中，这套模具可适配PP、ABS等常用热塑性塑料的成型需求，通过调整注塑工艺参数即可满足不同材质字符件的生产要求，单模次可成型多组不同数字字符，生产效率远高于单个字符的逐件成型方案，同时模具的易损件均采用标准件设计，维护更换时无需额外定制加工，降低产线的运维成本。
