钟形壳体传动连接总成结构设计

项目分类:3D模型 发布时间:2021-10-07 ID:297035
  • 钟形壳体传动连接总成结构设计
  • 钟形壳体传动连接总成结构设计

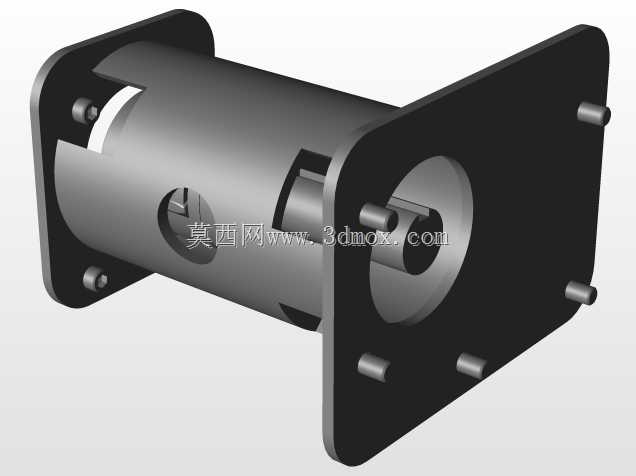

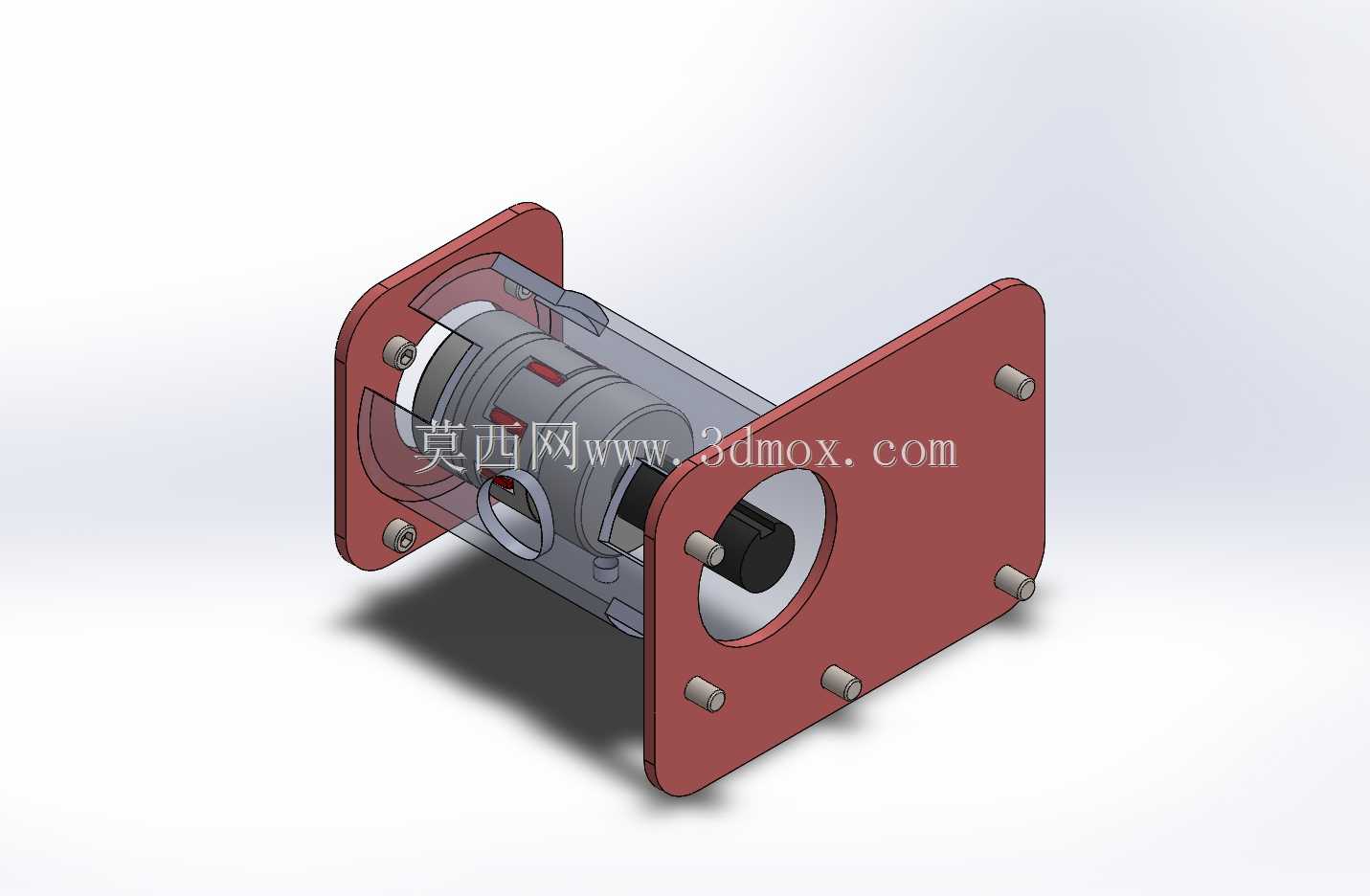

在工业传动系统的动力衔接环节,这类钟形壳体总成常作为动力单元与执行端之间的过渡连接构件,多用于液压泵组、电机驱动的传动单元布局中,承担两端部件的同轴定位、连接紧固以及内部传动件的防护作用。从结构设计逻辑来看,总成两端的方形安装法兰预留了均匀分布的螺栓过孔,安装时可分别对接动力端的安装面与负载端的连接基座,法兰面的平面度公差控制在合理区间,能够保证装配后两端轴系的同轴度,避免因安装偏斜导致的传动件偏磨、振动异常等问题。壳体中段的钟形腔体为内部的传动衔接件预留了充足的容纳空间,半透明的腔体示意可直观看到内部的轴系连接结构,腔体的壁厚经过受力校核,既能够承受传动过程中产生的径向载荷与轴向窜动带来的冲击力,也不会因壁厚过大造成整体重量冗余,给安装端带来额外的负载。实际应用场景中,这类构件常出现在机床的主轴传动单元、液压站的泵组连接部位、自动化输送线的驱动端衔接位置,在布局紧凑的传动结构里,钟形的外形设计可以在有限的安装空间内,避让周边的管线、其他结构件,减少整体结构的空间占用。设计过程中,两端法兰的螺栓孔位采用对称分布设计,既可以适配不同安装角度的装配需求,也能保证连接螺栓的受力均匀,避免单个螺栓承受过大载荷出现断裂失效。壳体与法兰的衔接位置做了圆弧过渡处理,能够消除应力集中点,在设备长期运行产生振动的工况下,避免衔接位置出现疲劳裂纹。从安装边界来看,两端法兰的外轮廓尺寸、螺栓孔的孔距、中心轴孔的直径都匹配常规标准动力单元的安装尺寸,不需要额外加工转接板就可以直接完成装配,降低现场安装的加工成本与装配难度。内部腔体的尺寸设计预留了传动联轴器的安装空间,可适配不同规格的弹性联轴器、刚性联轴器,满足不同扭矩传递场景的使用需求,腔体侧面预留的观察与拆装缺口,可在不拆卸整体壳体的情况下,完成内部联轴器的检查、紧固件复紧等日常维护操作,减少设备运维的拆装工作量。整体结构没有多余的冗余设计,所有结构特征都服务于连接定位、载荷承载、传动防护的核心功能,在保证结构强度的前提下,尽可能压缩了整体的外形尺寸,适配紧凑化的设备布局需求。
