140吨可调式变压器吊运重型吊梁

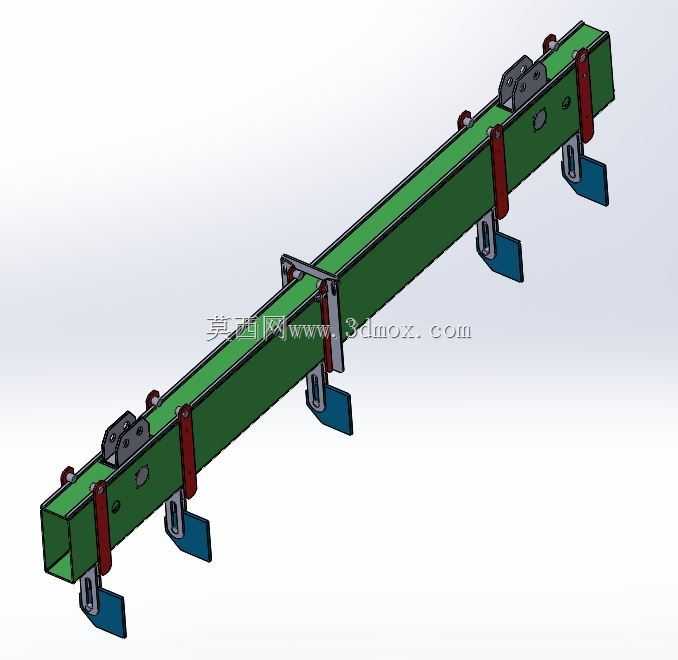

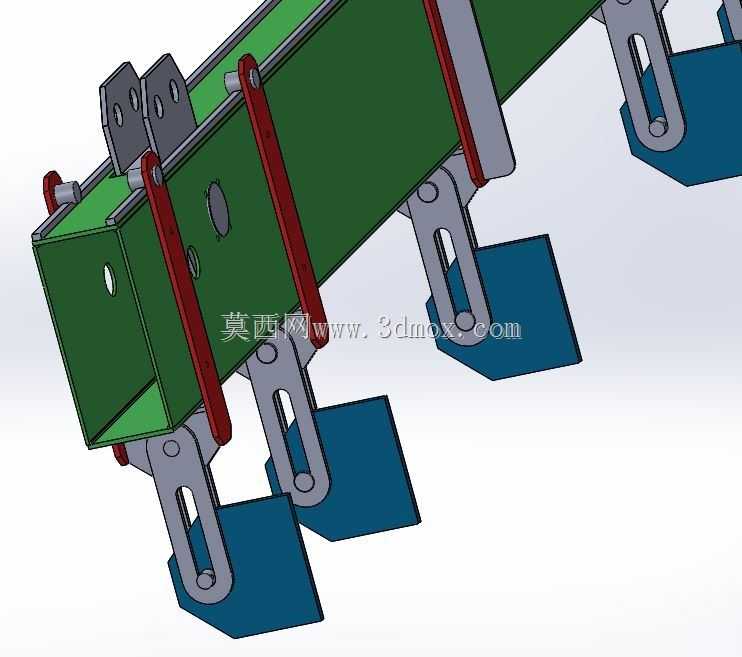

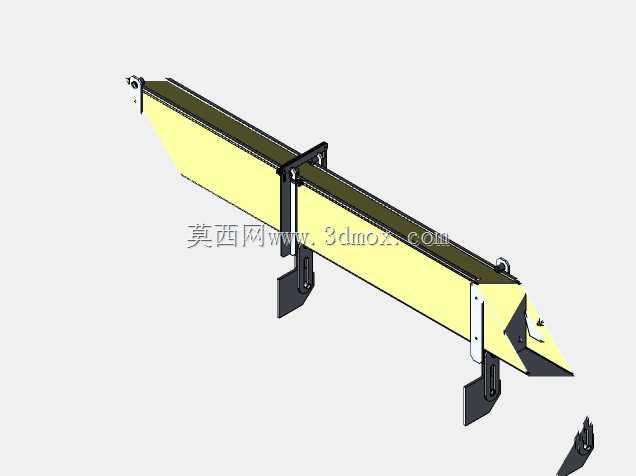

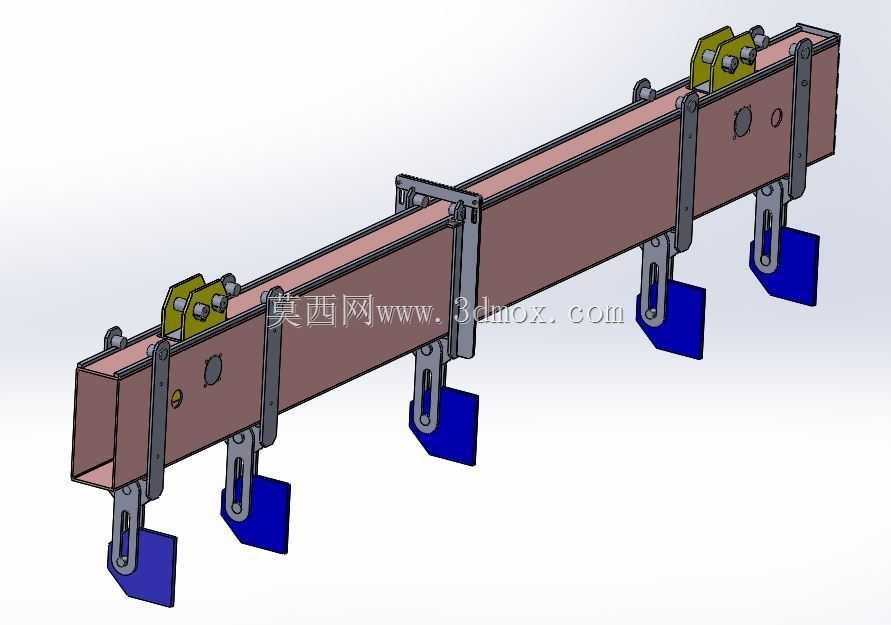

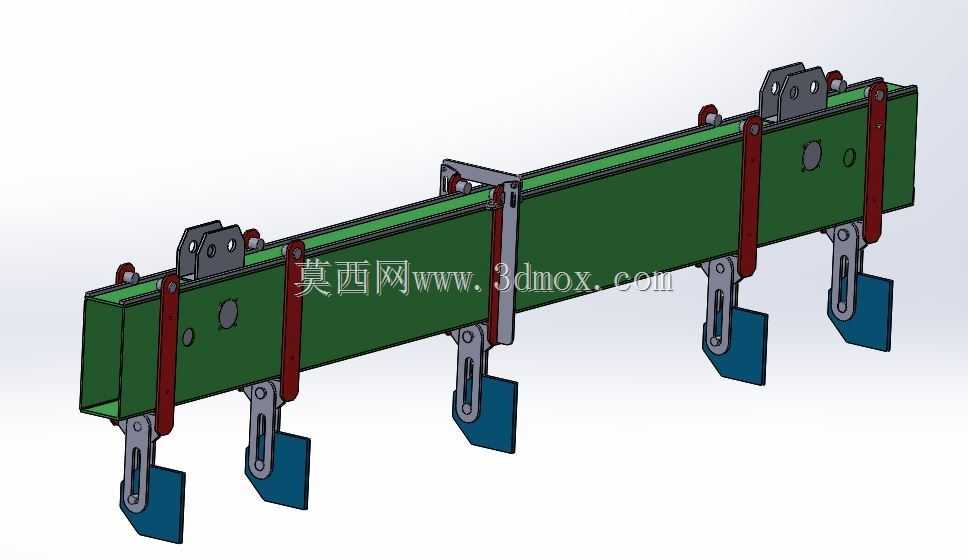

在重型电力设备安装、厂区重型构件转运的作业场景里，大吨位变压器的吊运一直是起重作业里风险管控等级极高的环节，这类设备自重大、重心偏移容错空间极小，常规固定式吊梁很难适配不同规格变压器的吊点分布，容易出现吊点受力不均、局部载荷超限的问题，这款140吨级可调吊梁正是针对这类重载精准吊装需求开发的专用吊具。从结构设计逻辑来看，主体采用箱型梁截面作为承载主体，相比工字梁截面，箱型结构的抗扭、抗弯截面系数更优，能在140吨额定载荷下控制主梁的下挠变形量，避免吊装过程中梁体形变带来的吊点位移风险，主梁上预留的多组调节安装位，可根据待吊变压器的实际吊点间距调整下部吊钩组件的固定位置，不需要额外更换吊具就能适配不同尺寸的同吨位级变压器吊装需求。上部的连接挂架严格匹配DIN15402标准吊钩的连接尺寸，挂架与主梁之间采用铰制孔螺栓配合定位销的连接方式，既保证连接强度，也能抵消吊装启动、制动瞬间的横向冲击载荷，避免连接部位出现应力集中。下部的吊钩组件自带防脱挡板结构，每个吊点位置都设置了独立的载荷传递路径，作业时可通过调整各吊点的位置让每根吊索的受力偏差控制在允许范围内，防止变压器壳体因为局部受力过大出现形变。设计阶段充分考虑了现场安装的边界条件，吊梁整体宽度控制在常规厂区起重作业的通道通行范围内，上部挂架的连接尺寸适配主流大吨位桥式起重机、汽车起重机的吊钩规格，不需要额外制作过渡连接接头就能直接挂接使用，下部吊钩的开口尺寸匹配变压器自带吊耳的厚度范围，避免吊装时出现吊耳卡滞、滑脱的隐患。梁体上设置的观测标记点，可帮助现场作业人员快速确认吊点的调节位置，减少吊装前的对位调整时间，各连接部位的紧固件都采用防松设计，能适应长距离转运、频繁启停的作业工况，避免长时间作业后紧固件松动带来的安全风险。这类吊具的应用，能大幅降低大吨位变压器吊装的作业准备时间，相比传统的固定吊梁，可调结构减少了现场配置多套不同规格吊梁的成本投入，同时统一的连接接口也降低了现场作业人员的操作复杂度，在重型设备安装、电力工程施工、重型厂区转运等场景下都能稳定适配作业需求。
