2x4英寸高背压泡沫灭火装置结构设计

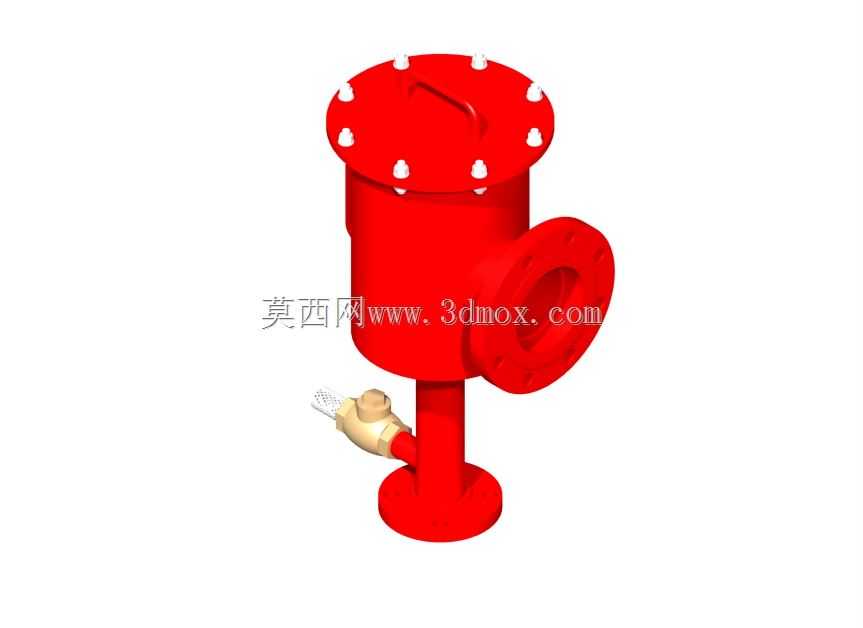

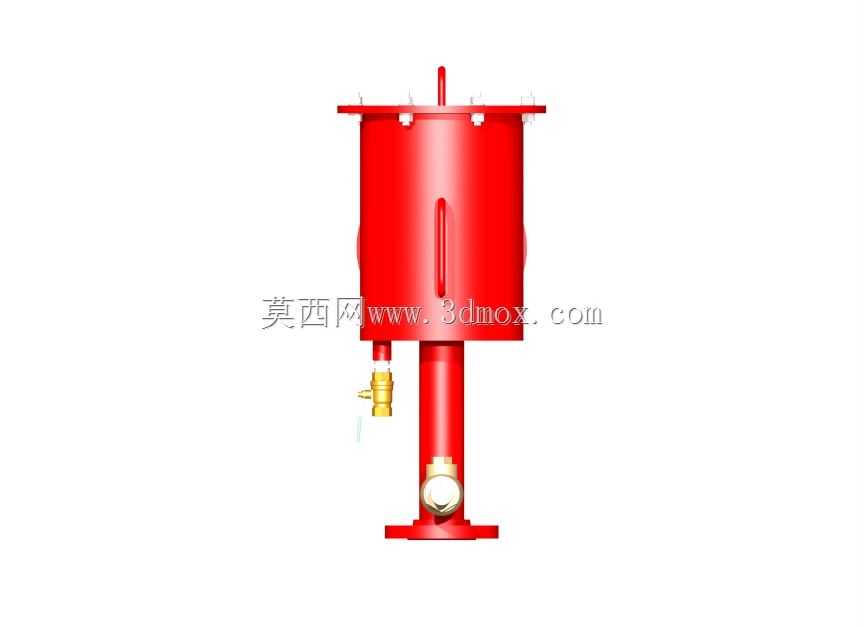

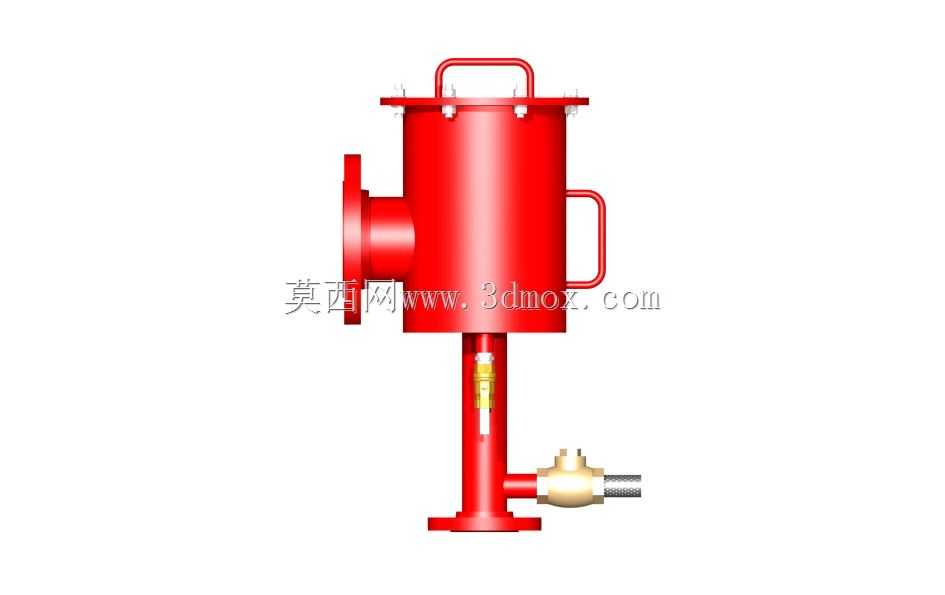

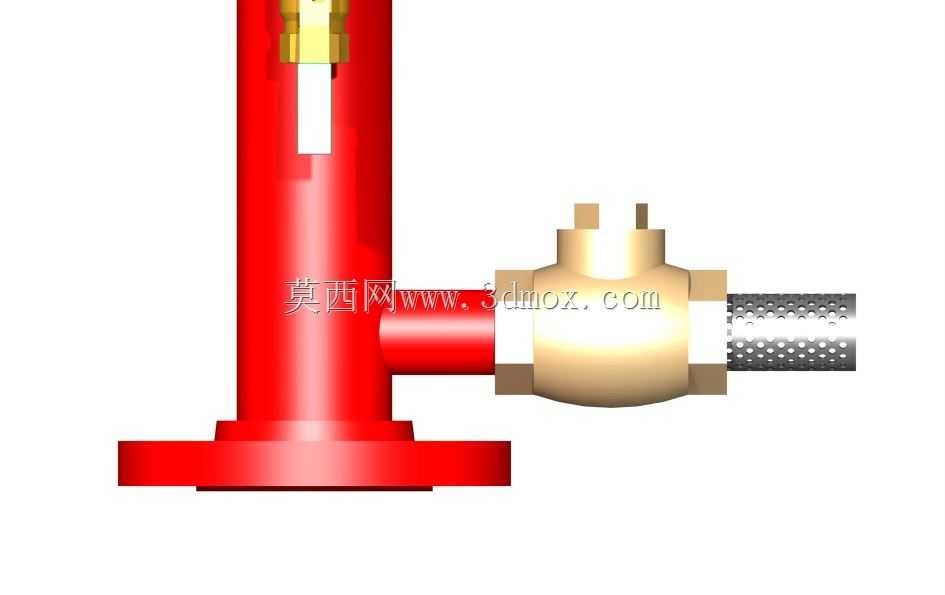

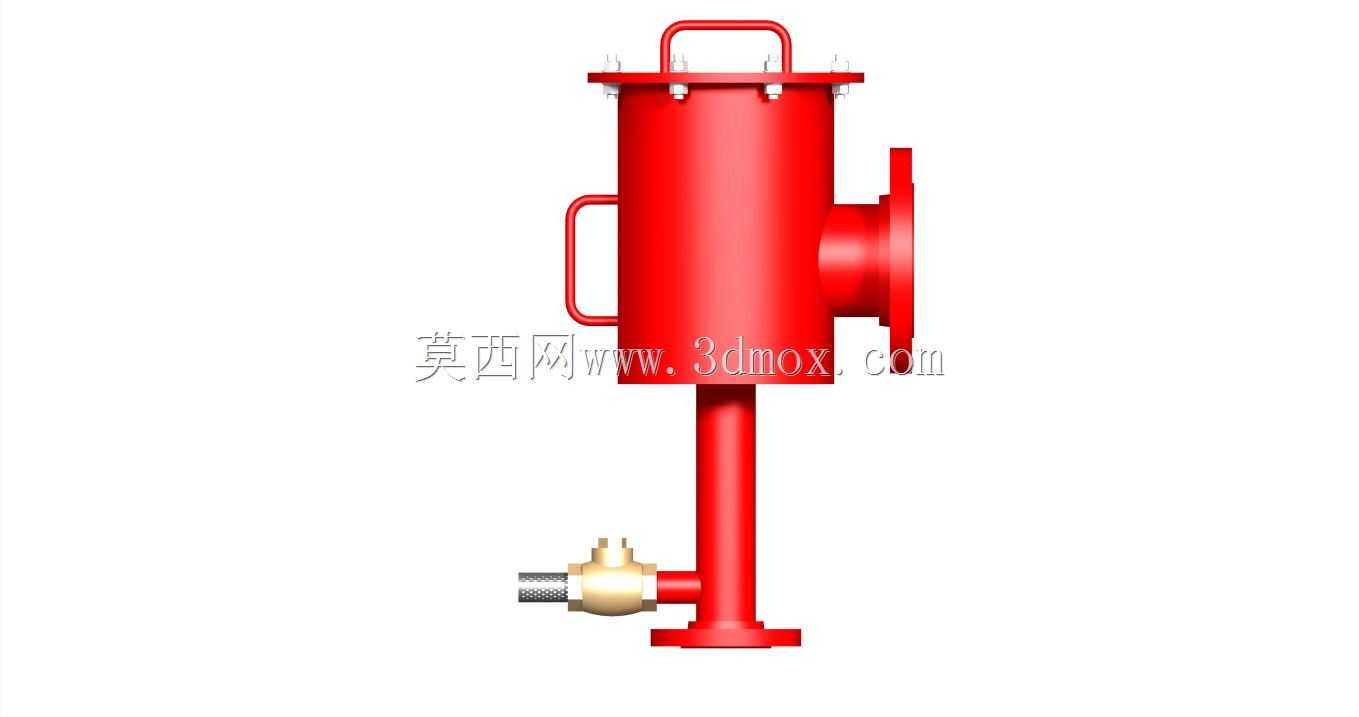

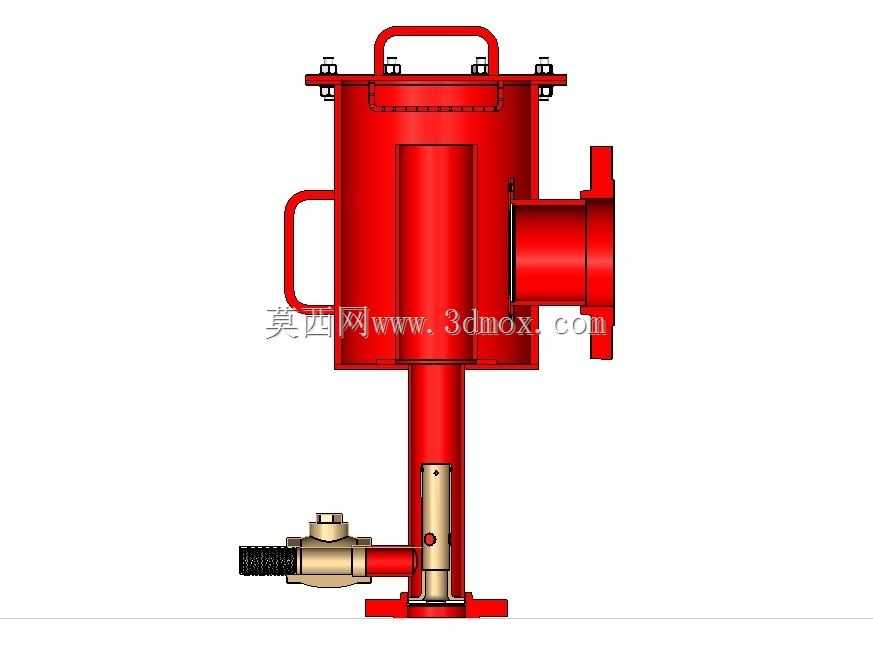

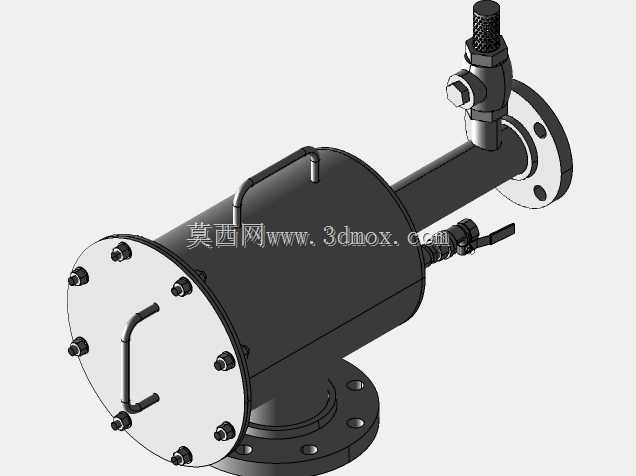

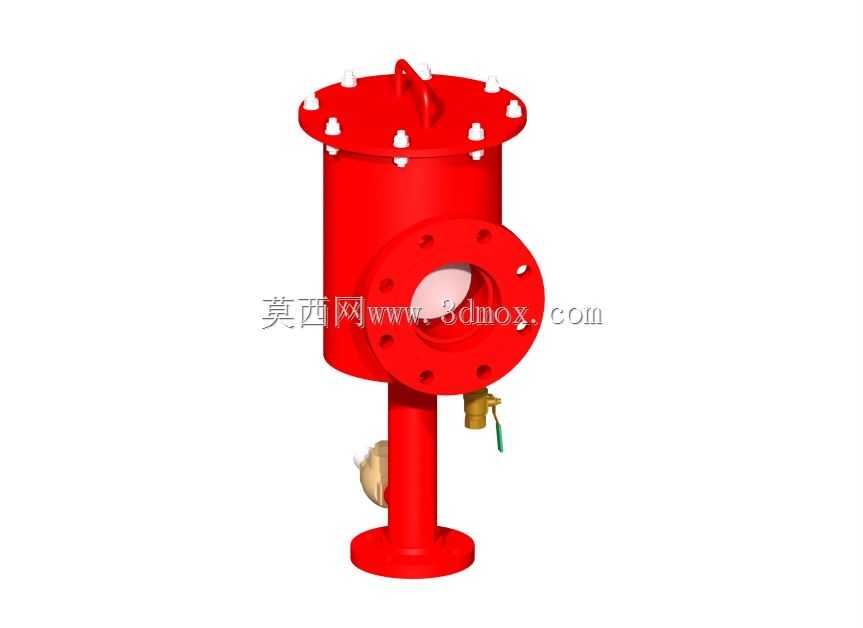

在石化仓储区、地下车库、油浸变压器室这类存在可燃液体火灾风险的室内防护场景中，低倍数泡沫灭火系统的末端释放装置选型直接决定灭火响应效率，这款2x4英寸规格的高背压泡沫室，正是针对全吸入式泡沫覆盖灭火需求开发的核心部件。从结构设计逻辑来看，主体采用立式筒状承压壳体，顶部采用带均布紧固凸点的快开法兰端盖，既满足日常内部滤网、发泡组件的检修拆装需求，也能保证承压状态下的密封可靠性，端盖上方集成的提手结构，可方便运维人员单人完成开盖操作，无需额外吊装辅助。侧面设置的4英寸法兰接口为泡沫混合液输入通道，接口端面的密封槽尺寸匹配通用消防法兰标准，可直接与系统管路对接，无需额外加工转换接头；底部的2英寸立式接口为泡沫液输出端，配套的支撑底座预留了地脚安装孔位，安装时可直接固定在混凝土基础或设备支架上，安装边界需保证侧面接口与管路对接时无额外应力，底部预留至少100mm的操作空间用于排污阀操作。壳体下部侧方集成的铜质控制阀组，用于日常工况下的系统试压、残液排放以及泡沫比例的现场校准，阀组采用侧装式布局，避免与底部支撑结构、侧面管路产生安装干涉。不同于普通空气泡沫产生器，这款高背压结构的核心设计点在于内部的发泡腔流道优化，混合液进入腔体后可通过内部导流结构实现与空气的充分剪切混合，即使在背压波动的工况下也能产出稳定的低倍数泡沫，直接喷射至燃料表面形成隔绝覆盖层，快速压制火情。建模过程中对各部件的装配公差做了匹配验证，法兰连接面的同轴度、阀组安装位的空间余量均符合实际加工装配要求，壳体壁厚按照1.6MPa承压等级做了结构校核，可满足常规室内消防系统的工作压力要求。在设备选型适配时，需注意该装置的额定工作流量范围与防护区面积的匹配关系，安装位置需避开物料飞溅、高温烘烤的区域，保证喷射方向可完全覆盖防护液面，同时预留足够的维护操作空间，避免周边设备遮挡阀组与端盖操作位。
