废料输送设备配套齿轮链条传动组件

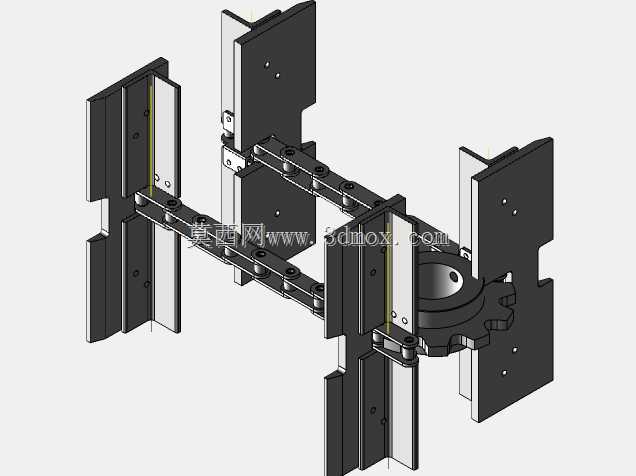

这套传动组件主要适配冲压车间、机加工产线末端的废料输送工位，这类工位日常输送的多是金属切屑、冲压边角料，工况中常混有切削液、金属碎屑，对传动件的耐卡滞、抗磨损性能有明确要求，组件的链轮齿形经过修型处理，啮合时能减少碎屑卡入齿槽的概率，避免传动过程中出现跳齿、卡停的问题。从结构布局来看，组件采用双侧导轨限位配合托盘挂载的设计，链条选用的是标准节距的工业输送链条，每间隔固定节距设置托盘安装位，托盘通过螺栓与链条附件刚性连接，运行时两侧的立式导轨对托盘侧边进行导向约束，避免废料偏载导致托盘侧翻、链条脱轨。设计阶段优先考虑了安装适配性，链轮的安装轴孔预留了标准键槽尺寸，可直接匹配常规输送设备的驱动输出轴，导轨的安装孔位采用长圆孔设计，现场安装时可根据机架的实际焊接误差调整左右导轨的间距，降低现场装配的修配工作量。整套组件的安装边界充分考虑了常规废料输送线的机架尺寸，链轮中心距可根据输送长度调整链条张紧度，张紧结构采用侧边可调式张紧座，无需拆解整体机架即可完成链条张紧维护。日常运行过程中，齿轮与链条的啮合间隙控制在合理范围，既不会因为间隙过小导致运转阻力增大、磨损加快，也不会因为间隙过大出现传动冲击、噪音超标的问题。托盘的承载面做了平整化设计，边缘设置有挡边结构，输送小块状废料时不会从侧边滑落，托盘与导轨的接触位置加装了耐磨衬条，长期运行磨损后仅需更换衬条即可，无需整体更换托盘，降低后期维护成本。这套传动结构也可适配其他短距离定点输送的工位，只要输送物料的单块重量、整体负载在链条额定承载范围内，都可以通过调整链轮齿数、链条长度来适配不同的输送节拍与输送距离，设计时已经预留了足够的参数调整空间，结构建模时所有配合面都按照实际加工公差做了间隙预留，导入三维软件后可直接用于整机装配干涉检查，也可直接导出工程图用于生产加工。
