冲压加工用复合模结构三维设计

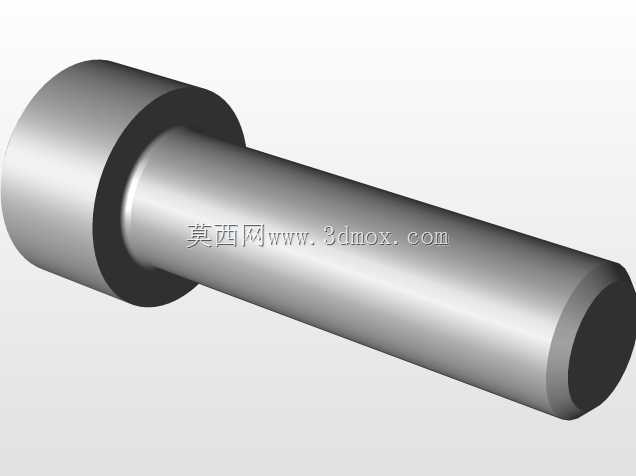

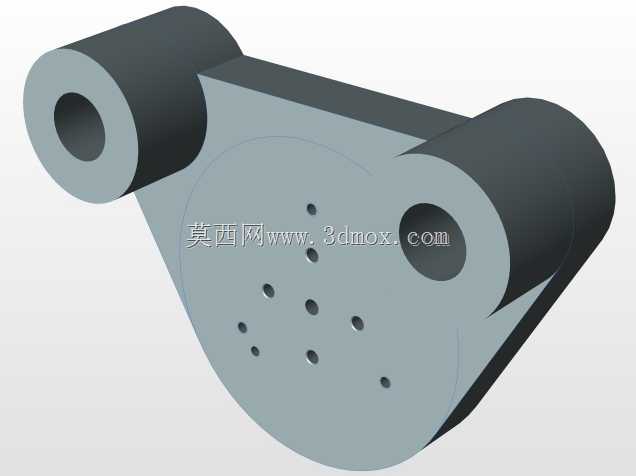

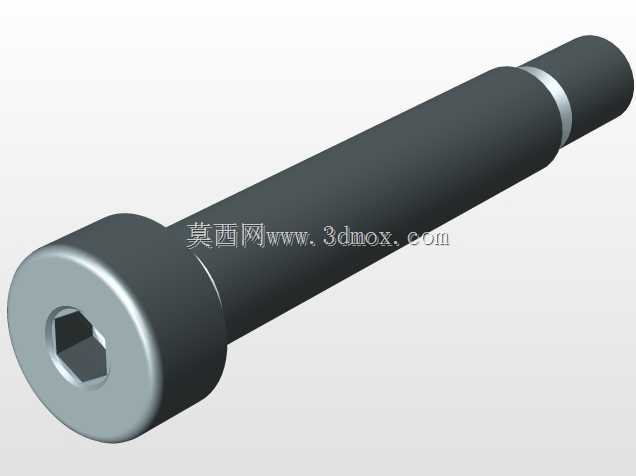

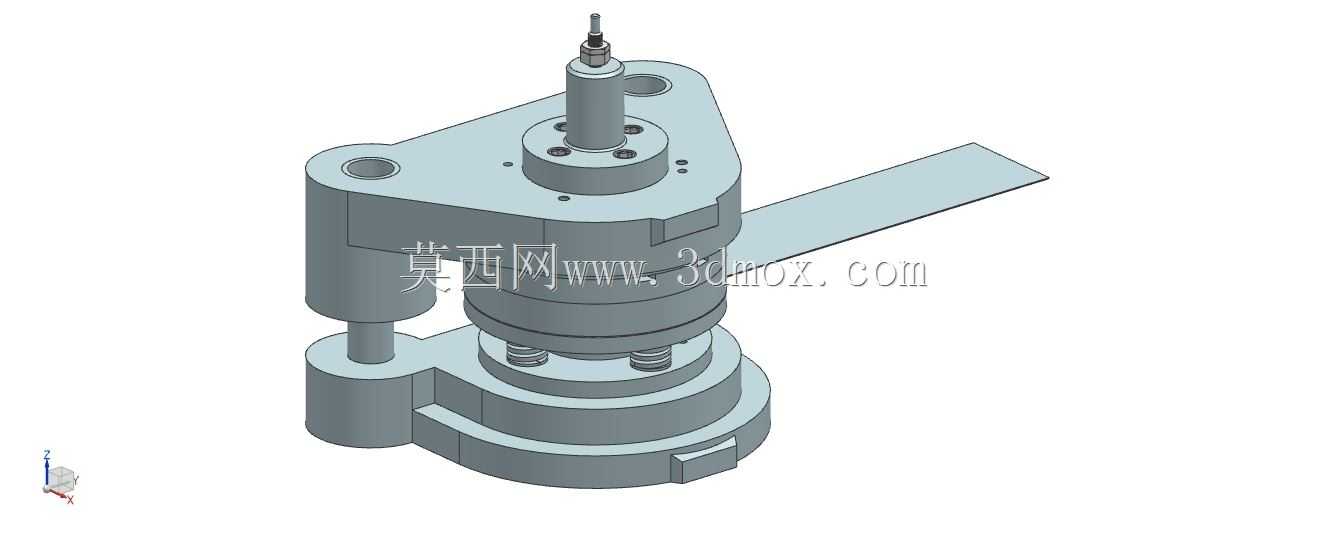

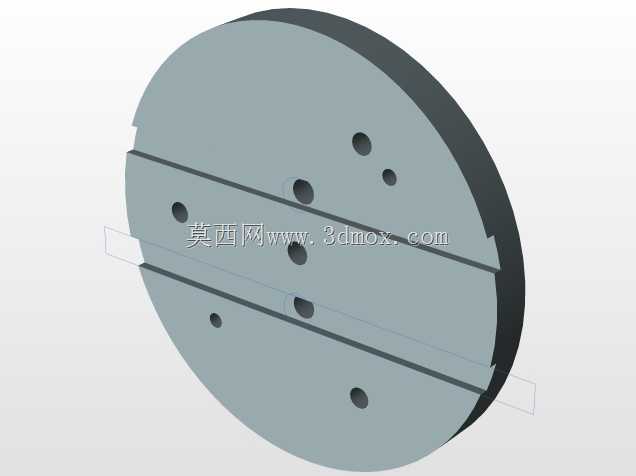

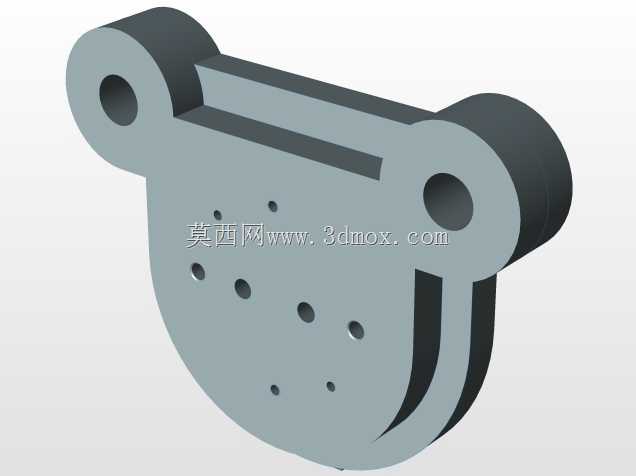

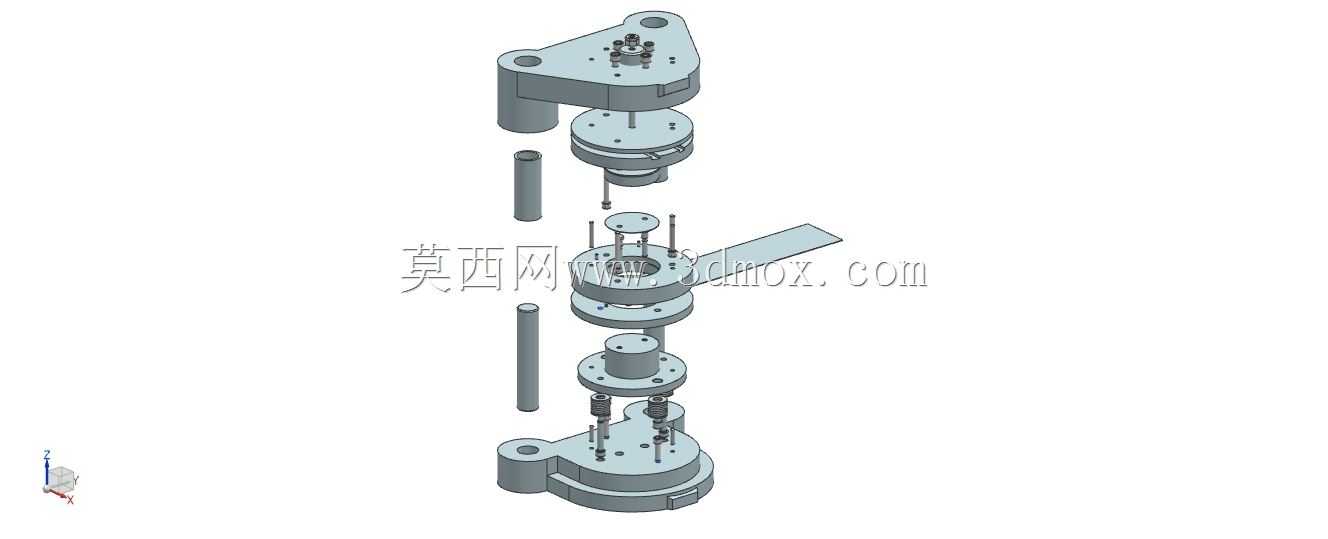

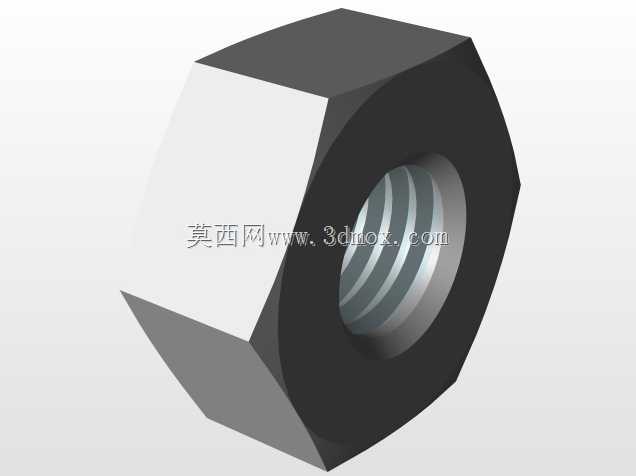

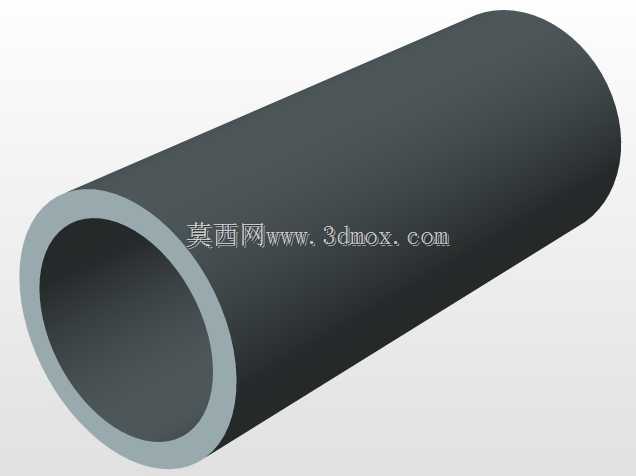

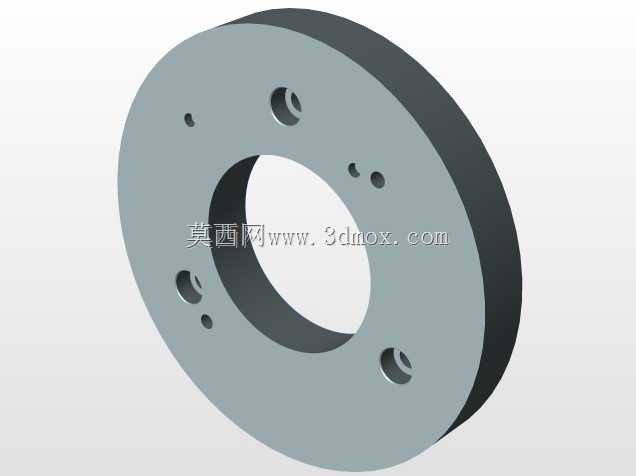

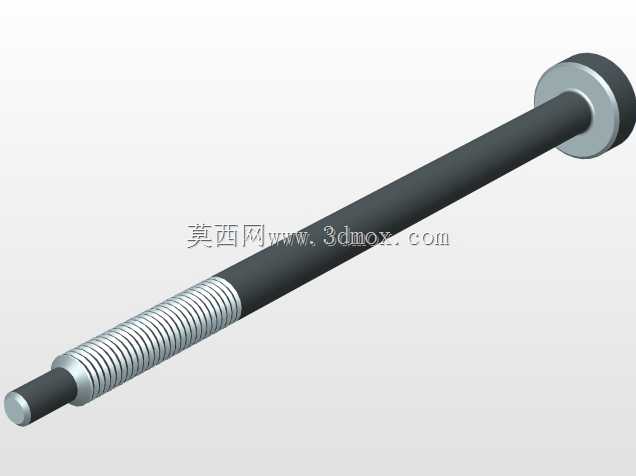

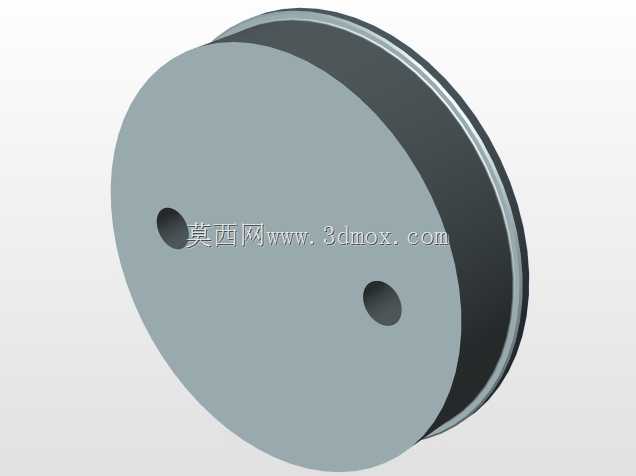

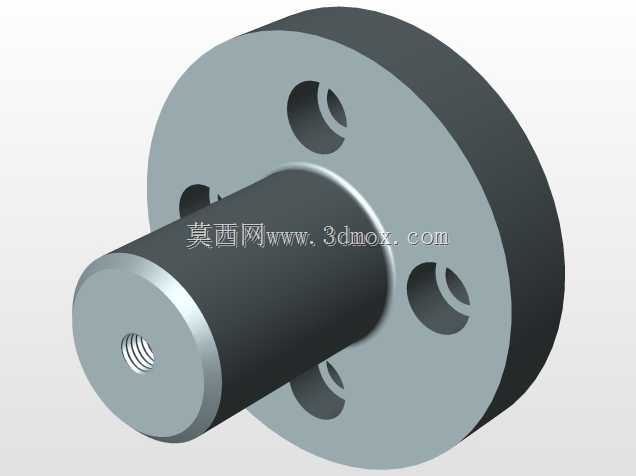

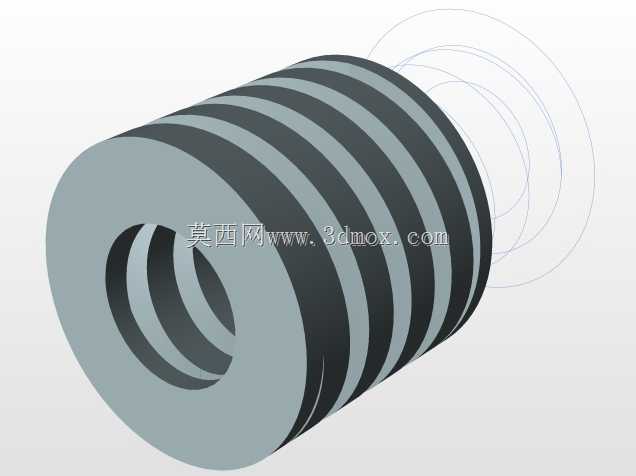

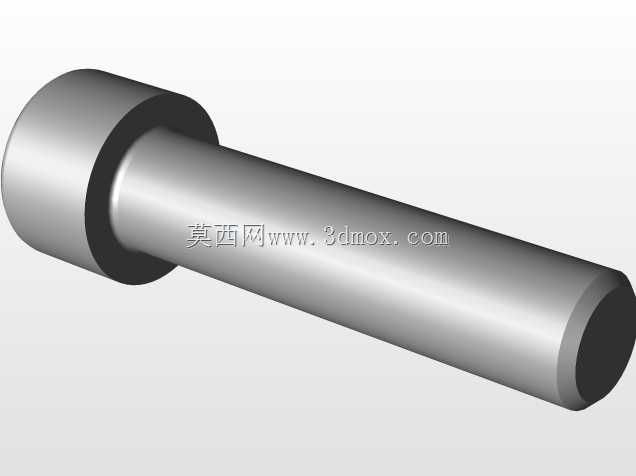

在五金冲压加工场景中，这类复合模属于单工序多工位集成的冲压工装，主要适配中小型开式压力机安装使用，可在一次滑块行程内完成落料、冲孔、压型等多道冲压工序，相比单工序模能大幅减少工件装夹次数，降低多次定位带来的形位公差累积，尤其适合批量生产带孔平板类、浅拉深类冲压件，常见于家电五金、汽车小冲压件、通用紧固件配套垫圈的生产环节。从结构设计逻辑来看，该复合模采用倒装式复合排布，凸凹模设置在下模部分，落料凸模与冲孔凹模集成在上模模座，通过模柄与压力机滑块连接，导柱导套采用后置偏置排布，既留出足够的操作空间用于送料取件，又能保证上下模合模时的同轴度，避免啃模损伤刃口。上模设置的弹性卸料装置搭配矩形弹簧提供卸料力，可在滑块回程时顺利箍住板料完成脱料，下模的顶件装置能将冲压完成的工件从凹模腔内顶出，配合手动送料的接料动作可实现连续作业。安装边界方面，模柄直径适配常规中小型压力机的滑块模柄孔尺寸，下模座的安装孔位间距符合对应吨位压力机的工作台T型槽排布，闭合高度处于常用压力机的装模高度调节区间内，无需额外加装垫板即可完成装夹。外形结构上，上下模座采用铸铁材质的带耳式结构，两侧的安装耳既用于起吊搬运，也可加装安全防护挡板，侧面伸出的长条构件为误送料检测触发杆，当板料送进位置出现偏移时，触杆会触发压力机紧急停止回路，避免损坏模具刃口。设计过程中对各工作零件的配合间隙做了分层管控，冲孔凸模与凹模的间隙按板料厚度的5%-8%选取，落料凸凹模的间隙按冲裁工艺要求匹配，非工作部分的导柱导套配合采用H7/h6间隙配合，保证滑动顺畅无卡滞，同时模座上开设的漏料孔与下模工作台漏料槽对齐，冲压产生的废料可直接落下无需人工清理，减少停机清废的时间占比。
