铣床用43mm直径安装位阶梯绘图笔架

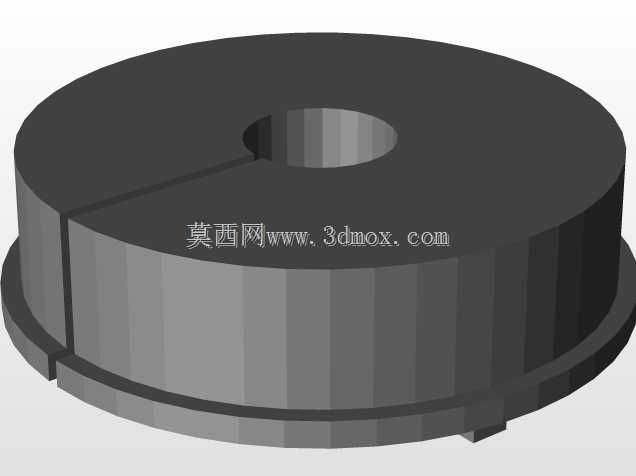

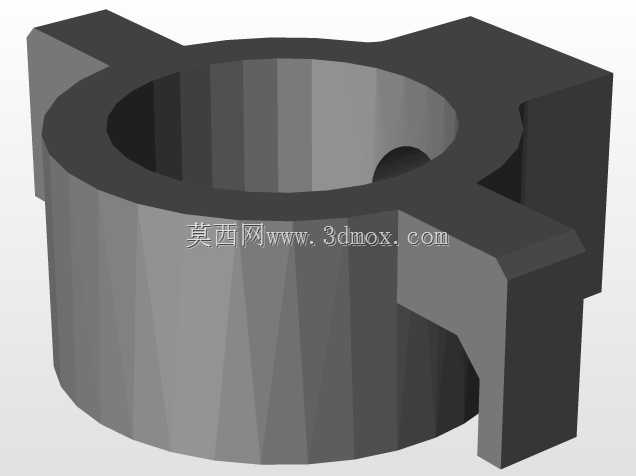

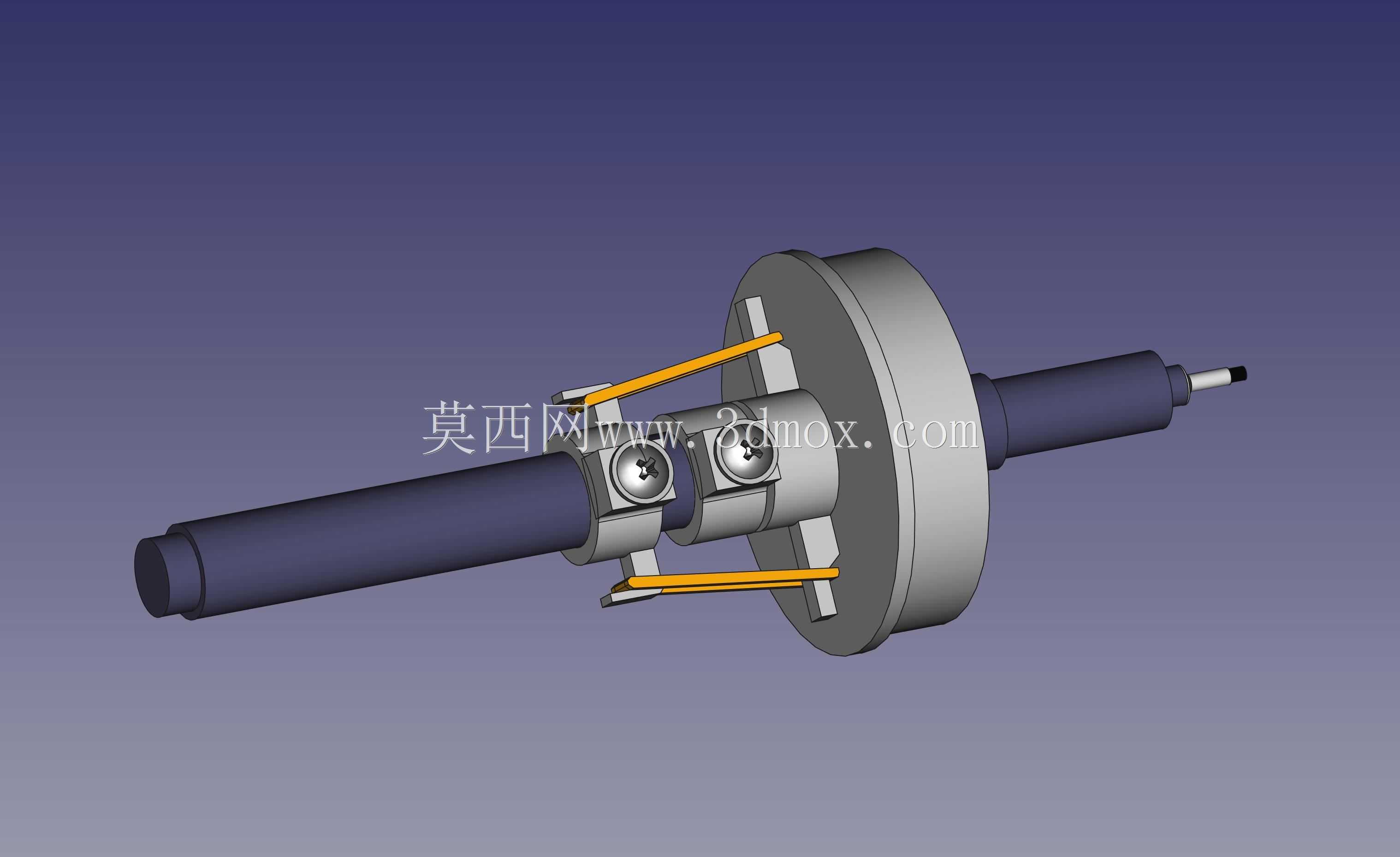

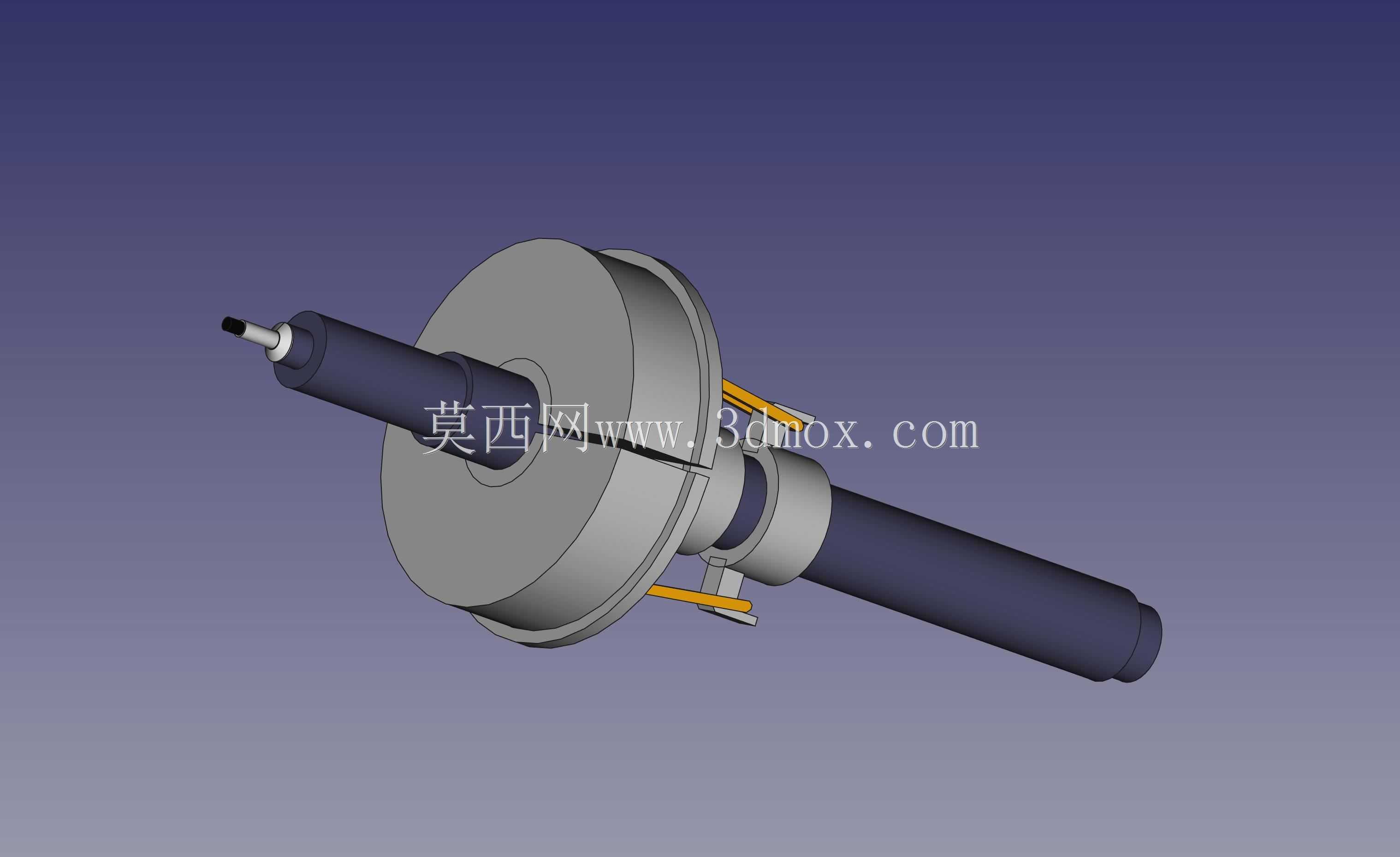

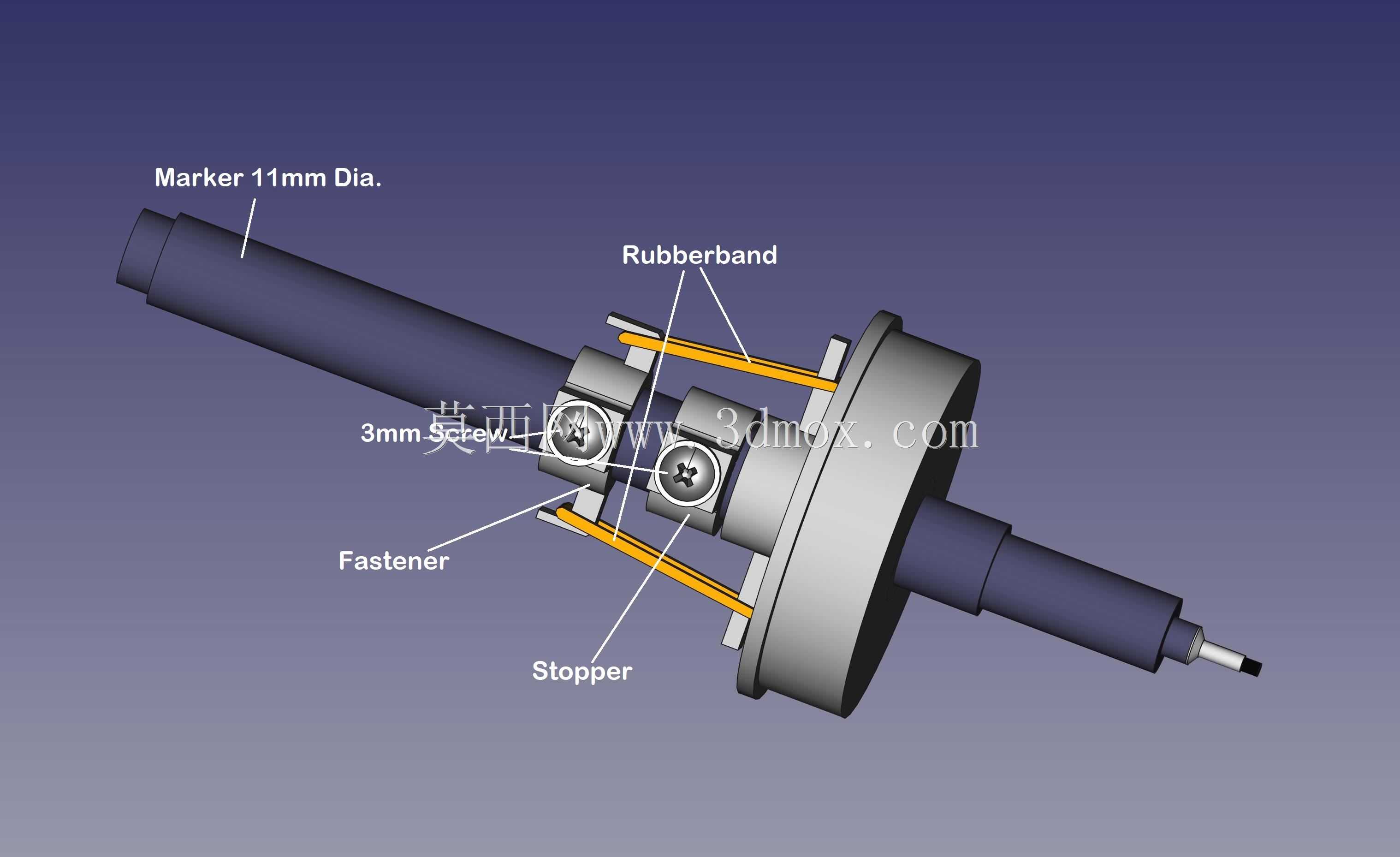

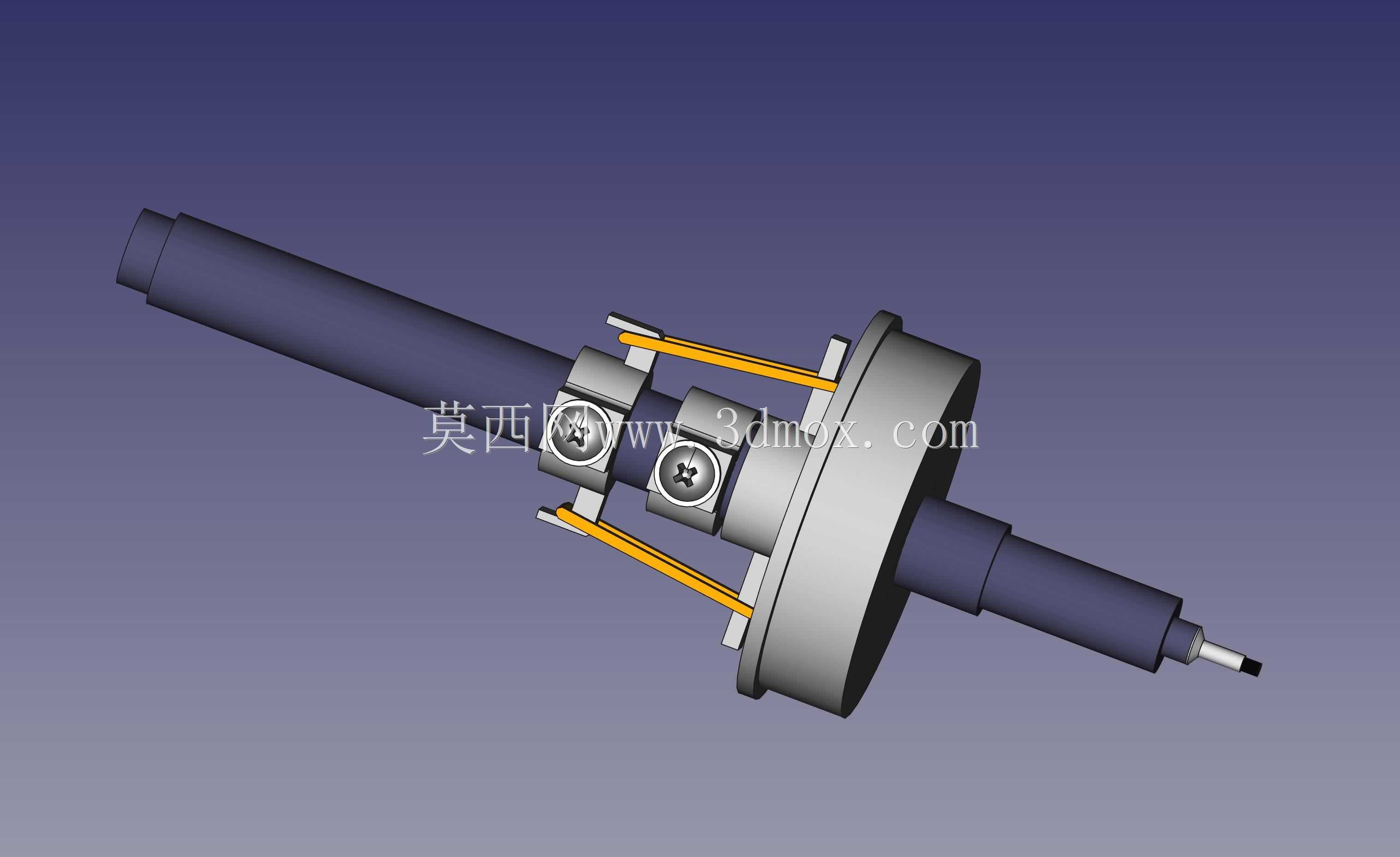

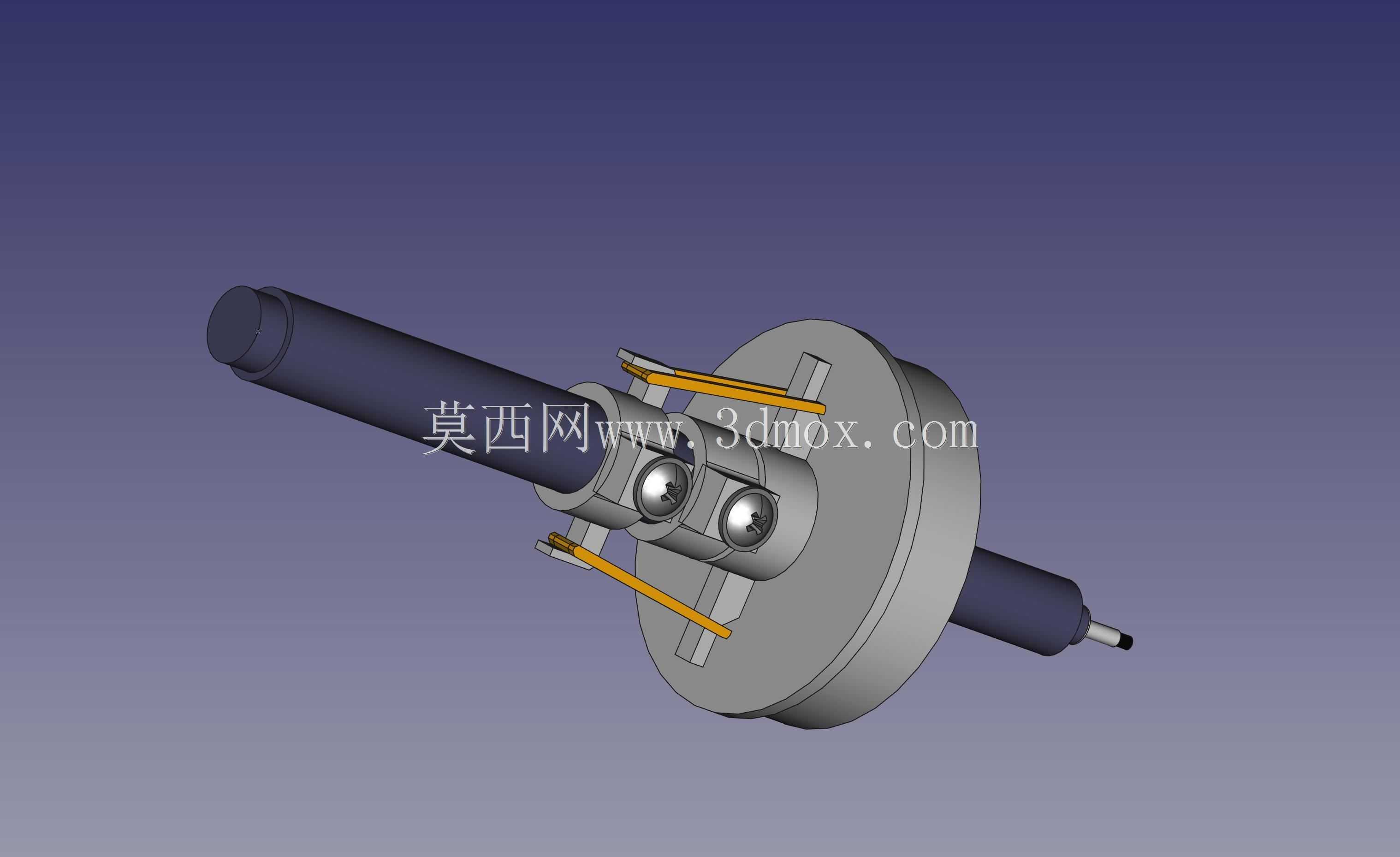

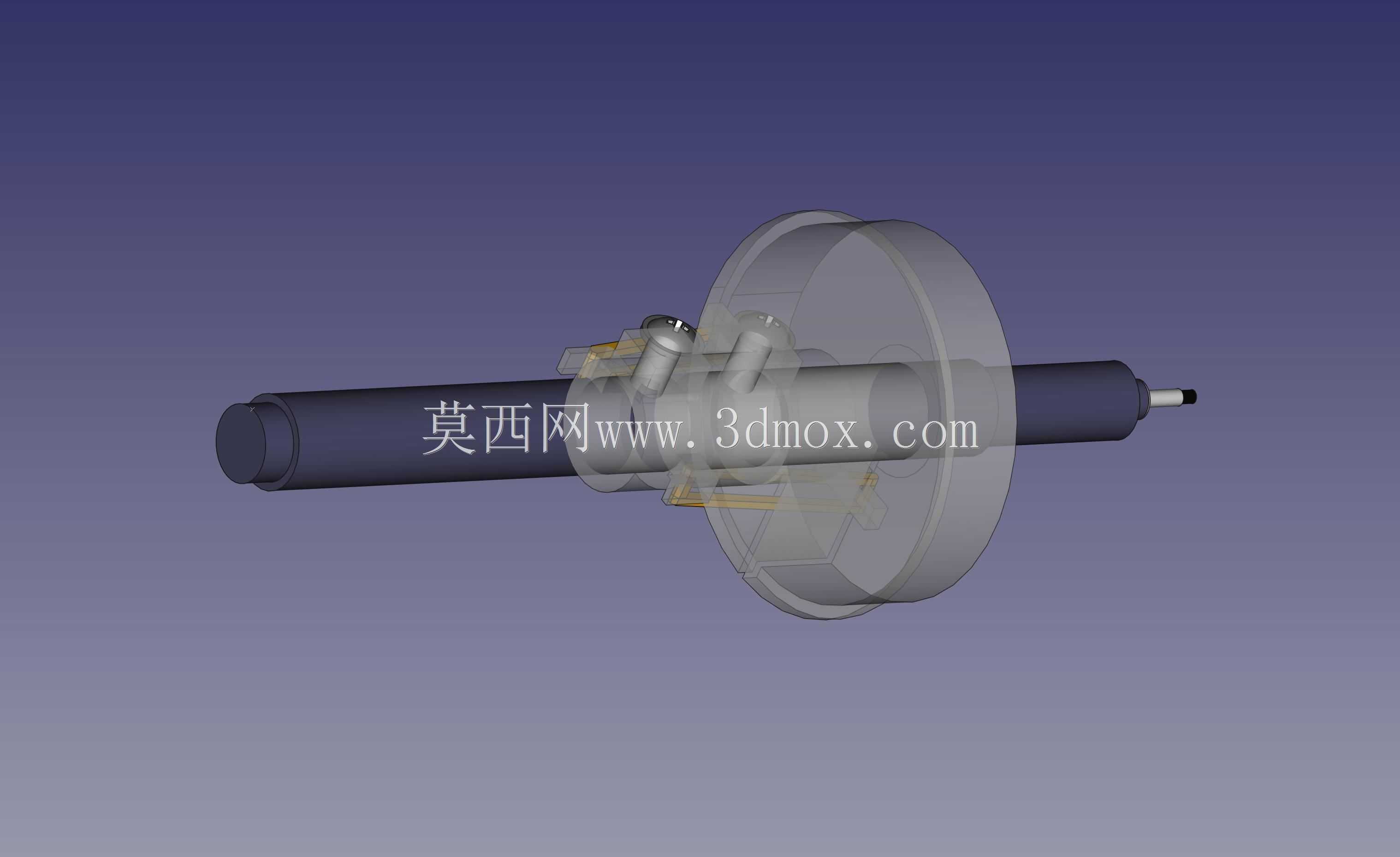

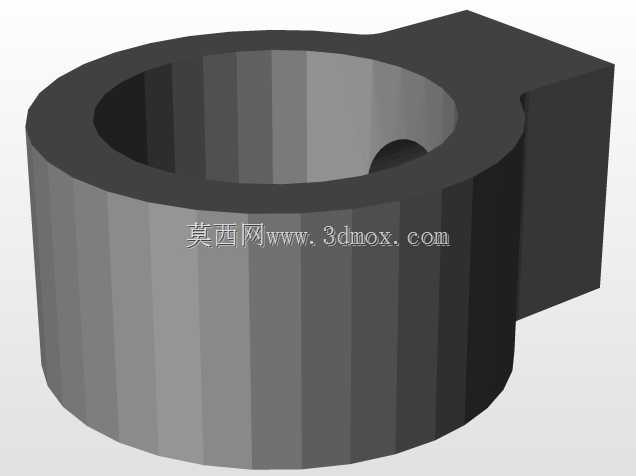

这款阶梯笔架主要适配Stepcraft系列及同规格小型数控铣床，也可兼容其他主轴安装直径为43mm的铣削设备，核心作用是在铣床加工平台上搭载绘图标记工具，实现工件表面划线、加工路径预绘、定位标记打标等辅助作业，替代传统人工划线工序，提升小批量加工、样件试制阶段的定位精度与作业效率。从结构设计来看，笔架采用阶梯轴式主体布局，长轴端贯穿设备主轴安装位，通过中部直径43mm的定位法兰实现与铣床主轴座的同轴安装，法兰两侧设置对称的弹性夹紧结构，搭配内六角锁紧螺钉，可适配不同笔径的绘图笔、标记笔，夹紧力均匀可控，既不会因夹持力过大导致笔杆变形出墨不畅，也不会在设备快速移动过程中出现笔具松动偏移的问题。两侧的弹性压条采用悬臂式设计，笔具拆装时无需完全拆卸锁紧件，只需扳开压条即可快速更换不同颜色、不同线幅的标记工具，适配多工序标记的快速切换需求。安装边界方面，笔架整体轴向长度预留了足够的主轴避让空间，安装后不会与铣床原有主轴夹具、Z轴滑台结构产生运动干涉，笔具伸出端的长度可通过夹紧位置自由调整，可根据不同工件的表面高度、绘图压力需求灵活调节笔尖伸出量，保证绘图过程中笔尖与工件表面接触压力稳定，画出的线条连续均匀，不会出现断墨、刮破工件表面的问题。在实际加工场景中，这类笔架常被用于非金属板材加工前的路径预览，在正式铣削前先通过笔架绘出加工轮廓，核对路径坐标、加工范围是否符合图纸要求，避免直接下刀导致的工件报废；也可用于工装夹具的定位标记，在多工位装夹时快速标记工件装夹基准，减少分中找正的辅助时间；针对教学、演示场景，还可搭配绘图笔直接在板材上绘制图形，替代主轴铣削实现快速绘图演示，降低演示过程中的刀具损耗与安全风险。结构上所有受力部件均采用等强度设计，夹紧部位做了防滑纹理处理，长期使用不会出现锁紧失效的问题，整体安装流程与普通铣刀装夹逻辑一致，操作人员无需额外培训即可快速上手使用。
