手摇式家用多功能切菜处理设备结构

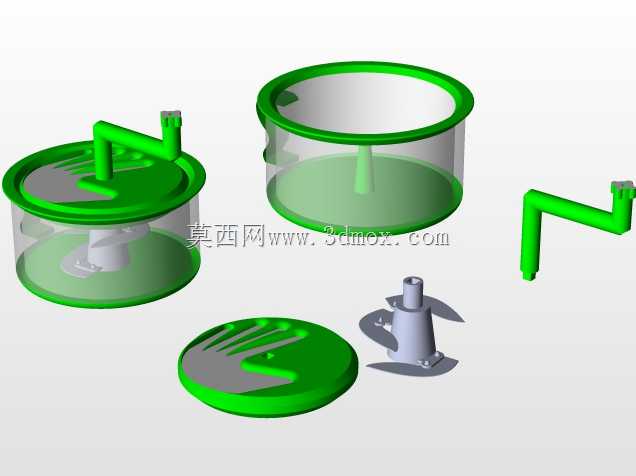

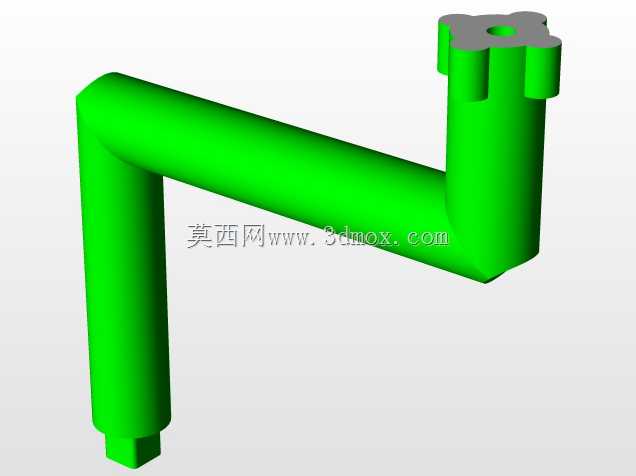

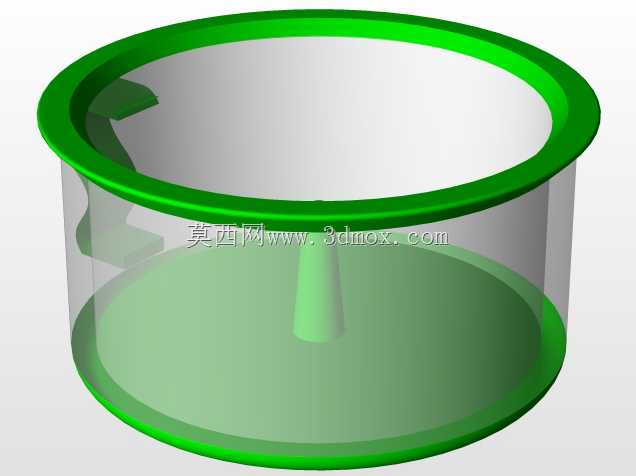

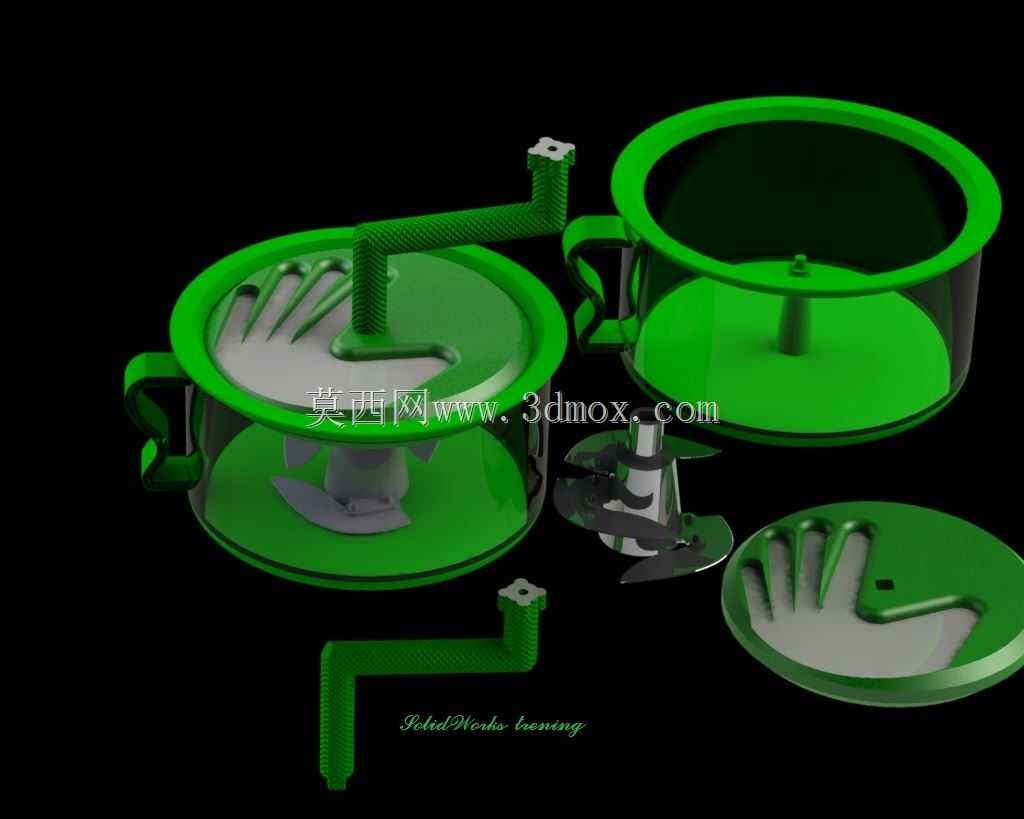

　　这款手动切菜设备主要面向家庭厨房、小型餐饮备餐场景使用，无需外接电源，依靠手摇输入动力即可完成根茎类、叶菜类食材的切割处理，适配日常备菜中切片、切丝、切丁等多类加工需求，相比纯手工切制能大幅降低重复操作的劳动强度，同时规避刀具直接接触手部的割伤风险。从结构设计来看，整机采用透明杯体作为食材容纳腔，既可以直观观察内部食材切割进度，也能在加工过程中阻挡食材飞溅，杯体两侧设置的把手结构方便单手握持固定，操作时无需额外夹持台面即可稳定作业。动力输入侧采用弯折式摇臂设计，摇臂端部设置防滑握持结构，转动时的力臂长度经过匹配优化，手摇输入扭矩控制在普通人单手可轻松驱动的区间，不会出现转动卡滞、发力费劲的问题。传动结构内置在杯盖中心位置，

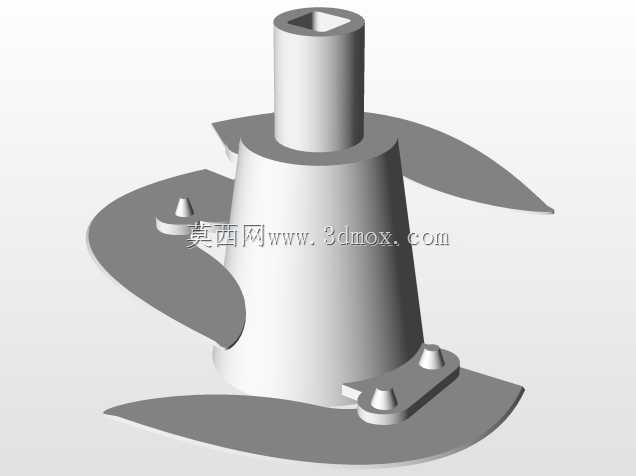

　　将摇臂的水平转动转化为刀盘的定轴旋转，刀盘与杯体底部的定位轴采用间隙配合，转动过程中径向跳动量控制在较小范围，避免刀片剐蹭杯体内壁造成异常磨损。配套的切割组件包含多组可替换刀盘，不同刀盘对应不同的切割规格，更换时只需掀开杯盖即可完成拆装，定位卡扣能保证刀盘安装后与传动轴同轴度符合使用要求，不会出现高速转动下刀盘松脱的问题。从安装边界来看，整机外形为圆柱类结构，杯体直径适配常规家用洗菜篮、料理碗的口径，加工完成后可直接将杯体对准容器倾倒切好的食材，无需额外转接容器；摇臂转动时的外伸尺寸经过核算，在常规厨房台面操作时不会碰到周边摆放的调料瓶、砧板等物品，闲置时可将摇臂转动至贴合杯体的位置，收纳时占用的橱柜空间与普通汤锅相近。

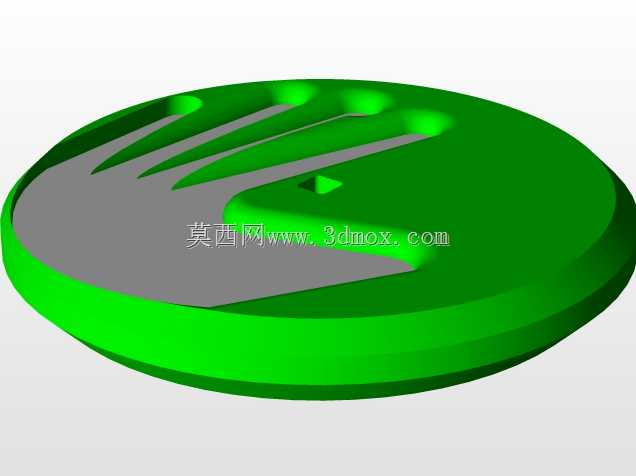

　　杯盖处设置的手部防护结构采用仿形挡片，食材推送过程中挡片会始终隔离手部与旋转刀盘的接触区域，即便推送小块食材也不会让手指触碰刀刃，安全冗余度满足家用厨具的使用要求。整机的可拆卸部件均无清洁死角，杯体、刀盘、杯盖、摇臂均可拆分后直接水洗，没有容易藏污纳垢的狭小缝隙，日常维护十分便捷。
