多辊排布式滚筒刮刀工业设备结构

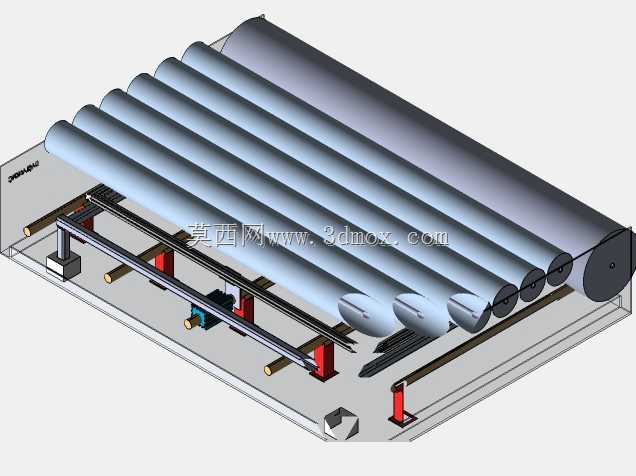

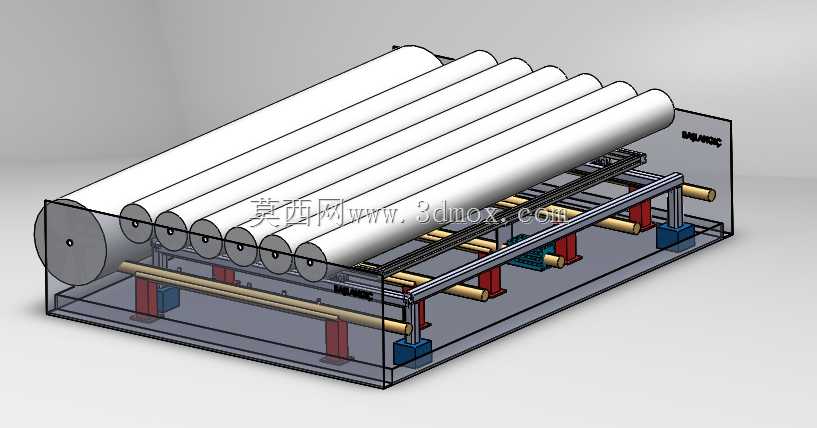

在薄膜涂布、纸品压光、金属带材轧制这类连续辊面作业的生产场景中，辊面残留的物料、积垢会直接影响成品表面平整度，严重时还会造成辊面局部磨损、带材跑偏等生产故障，滚筒刮刀就是针对这类工况设计的辊面在线清理部件。这套结构采用多组平行辊筒并排排布的布局，刮刀组件沿辊筒轴向布置，可在辊筒连续转动过程中持续贴合辊面，将附着在辊面的残留涂层、胶料、金属屑等杂物刮除，避免残留物料干结后对后续加工面造成压痕、划伤。从结构设计逻辑来看，整套装置的机架采用方通焊接框架作为承载基础，底部设置可调式支撑脚，可在安装时调整整体水平度，抵消地面不平整带来的安装应力，支撑脚的调节行程覆盖常规工业地坪的高低差范围，安装时无需额外加工预埋基础，直接放置在生产线对应工位旁即可完成初步定位。每根辊筒的两端都配置了带座轴承作为转动支撑，轴承座通过螺栓固定在机架两侧的安装梁上，安装梁上预留了长圆形调节孔，可根据实际生产的辊缝需求调整相邻辊筒的中心距，适配不同厚度的加工物料通过需求。刮刀组件采用分段式压合结构，每段刮刀对应独立的弹性施压单元，可通过调整施压单元的预紧力，让刮刀刃口始终均匀贴合辊面，避免因辊筒存在径向跳动时出现局部漏刮、刮除压力过大损伤辊面的问题；刮刀的进给导轨采用线性滑轨导向，刮刀磨损后可沿导轨方向快速抽出更换，无需拆解周边辊组结构，能大幅缩短设备维护的停机时间。机架内部布置的横向传动杆用于同步调整所有刮刀组件的贴合间隙，调整时转动端部的调节手轮即可带动所有刮刀同步进退，保证各位置刮除压力一致，避免出现单侧压力偏差造成的辊面磨损不均。整套结构的安装边界可适配常规幅宽的工业生产线，辊组的中心高与上下游设备的输送面高度匹配，接入生产线时无需额外增设过渡输送结构，可直接嵌入现有连续生产工位完成配套。在实际运行过程中，被刮落的杂物会沿机架内部的导料斜面汇集到设备端部的排料口，可直接对接废料收集装置，避免刮落的杂物掉落到加工物料上造成二次污染；所有转动部位都配置了防尘密封结构，可适配多粉尘、有胶雾挥发的生产车间环境，减少日常维护的润滑频次。
