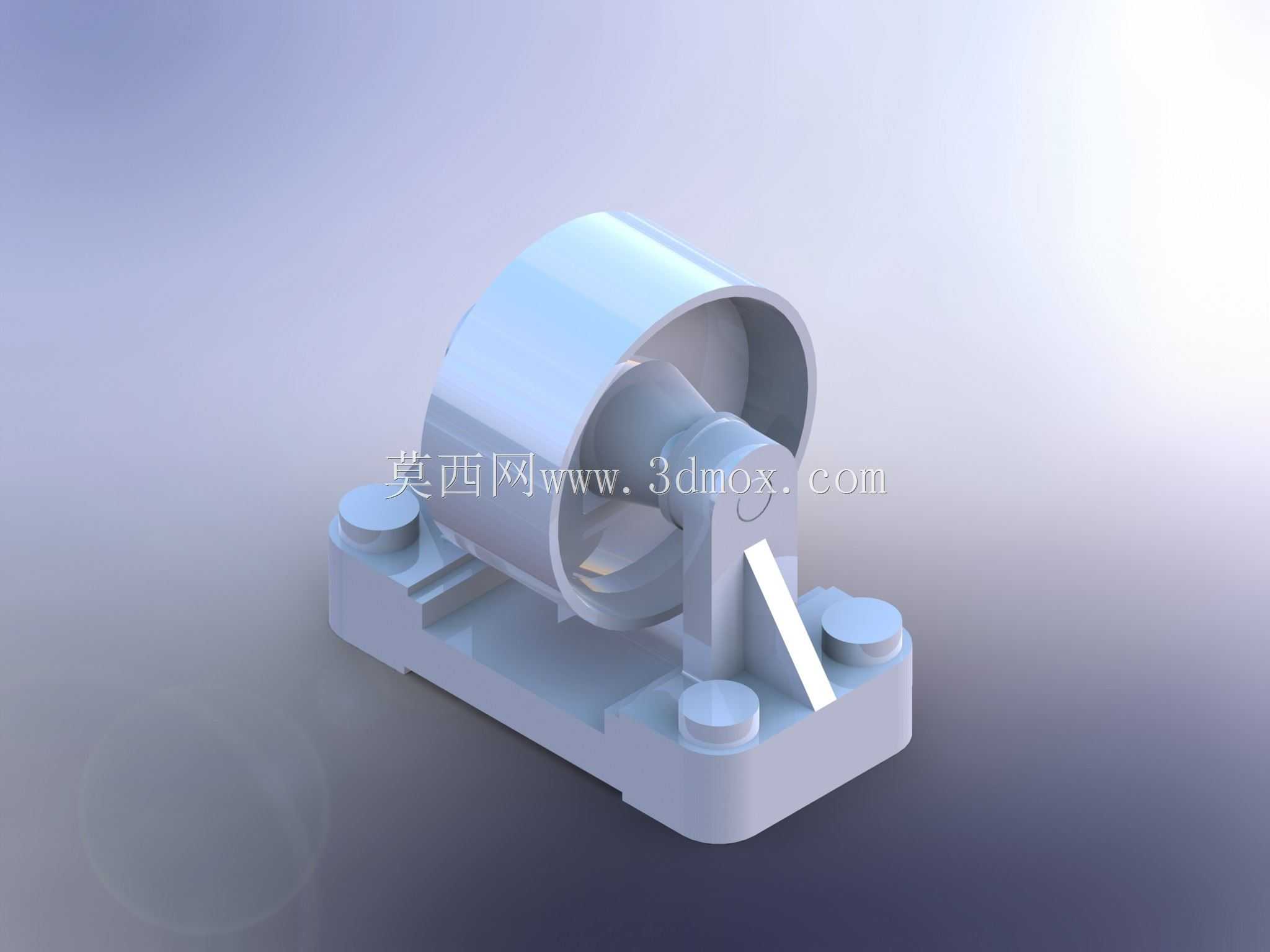

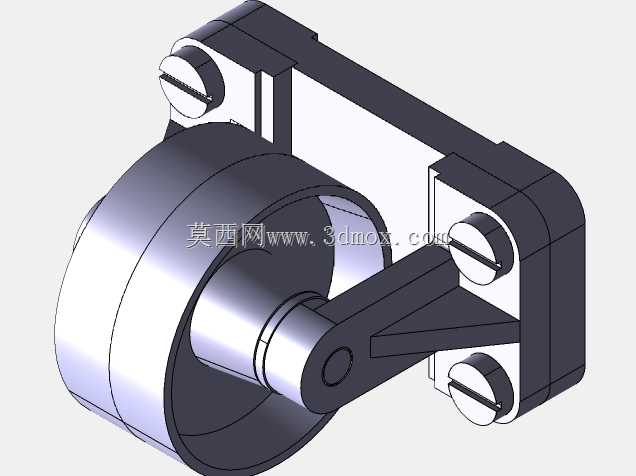

带安装底座固定式导向滑轮结构

这类固定式滑轮结构常被用在轻载物料输送线、小型工装牵引工位、仓储设备的导向传动环节，核心作用是对柔性牵引件做转向支撑，抵消牵引过程中的侧向分力，避免绳索、皮带类传动件出现跑偏、过度磨损的问题。和悬臂式滑轮不同，这款结构采用一体化压铸式安装底座，底座上预留了四个对称分布的沉头安装孔，安装时可以直接通过螺栓固定在设备机架的安装平面上，不需要额外做支撑托架，安装边界的容错空间更大，四个安装孔的孔位间距做了等距设计，适配多数常规型材机架的孔位排布，不需要现场二次扩孔调整。设计时特意将滑轮的轮槽中心和底座安装面做了垂直对中处理，牵引载荷可以直接通过轮体两侧的支撑筋传递到底座平面，不会产生额外的倾覆力矩，长时间运行也不会出现支座变形、轮体偏摆的问题。轮体部分做了中空减重设计，在保证轮缘结构强度的前提下，尽可能降低了轮体自身的转动惯量，牵引过程中启动、换向的阻力更小，不会出现卡滞、顿跳的情况。轮体两侧的支撑立板和底座是一体化成型结构，立板上的轮轴安装孔做了同轴度公差约束，装配后轮体的径向跳动量可以控制在很小的范围内，牵引件运行时的抖动幅度明显降低。实际选型应用时，需要注意匹配对应宽度的牵引件，轮槽的圆弧半径适配常规直径的钢丝绳、尼龙牵引绳，不适合过宽的平皮带传动场景。安装时要保证底座和机架安装面完全贴合，不能有单侧悬空的情况，否则长期受载会导致底座安装孔处出现应力开裂。日常维护时只需要定期在轮轴位置补充润滑脂，不需要拆解整个支座结构，维护成本很低。这类固定滑轮不适合做重载起重场景使用，更适合轻载传动、导向定位的工位，比如小型自动化设备的门体牵引、工装板的拉线换向、轻型吊具的导向支撑等场景，结构紧凑，安装便捷，不需要复杂的调整工序就能直接投入使用。
