双螺杆可调式平行夹钳结构设计

　　在机械加工、装配检修、工件定位等多类工业场景中，手动夹持类工装始终是一线作业不可或缺的辅助器具，这款双螺杆可调式平行夹钳的结构设计，正是针对常规单螺杆夹钳夹持力不均、平行度难保证的痛点做的优化方案。从实际作业场景来看，这类夹钳可适配台钻作业时的小型工件临时固定、钳工划线工序的工件装夹、装配环节中薄壁零件的对位夹持，也可作为维修工位上固定小型零部件的辅助工具，相比台虎钳的固定安装属性，这款夹钳体积小巧，可灵活移动到不同作业点位使用，适配多场景的临时夹持需求。

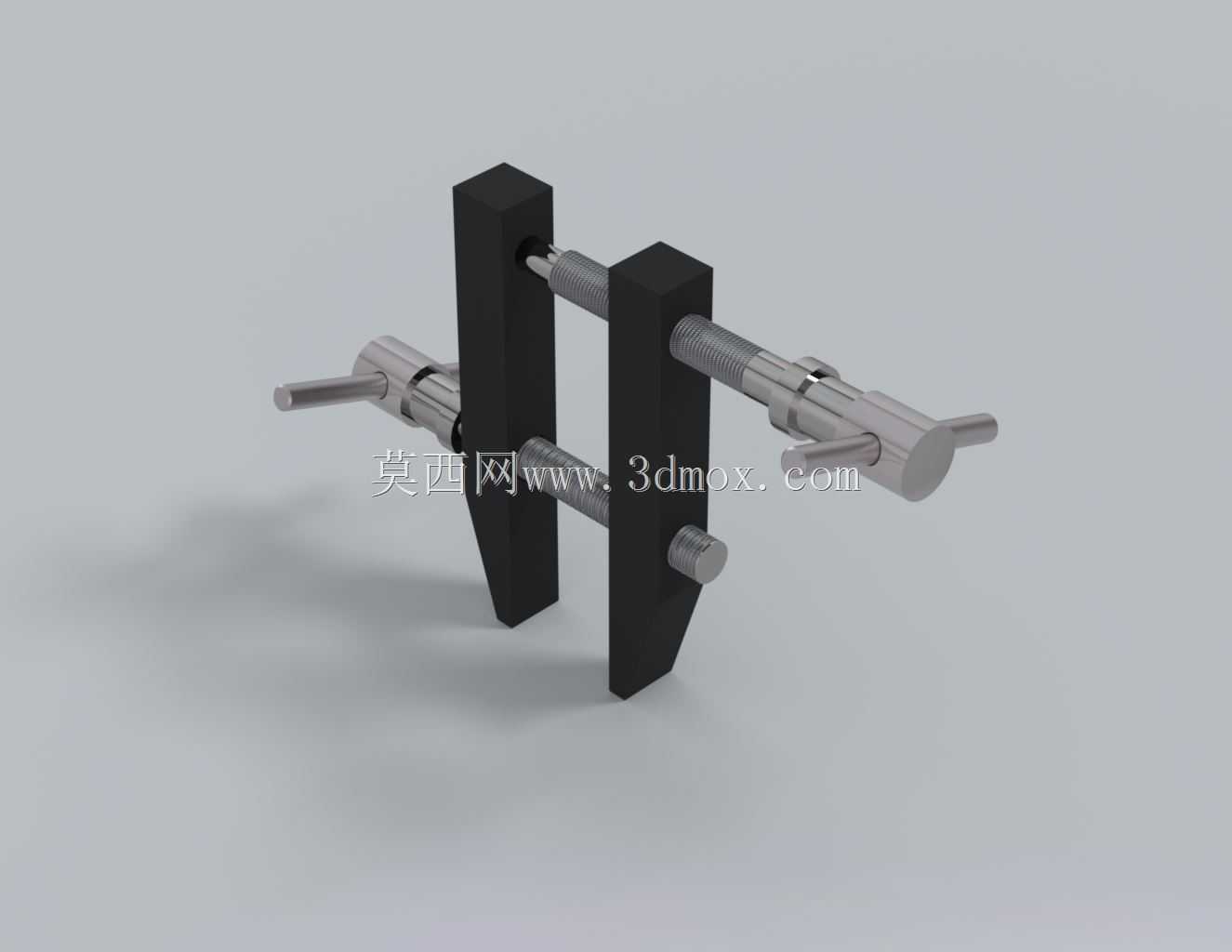

　　从功能特性上看，这款夹钳采用双平行螺杆的传动结构，两根螺杆沿夹体垂直方向平行布置，转动端部的T型手柄时，两根螺杆同步带动活动夹臂沿导向方向平移，相比单螺杆夹钳单侧施力容易导致夹臂偏斜的问题，双螺杆结构能保证两个夹臂的夹持面始终保持平行状态，夹持过程中不会出现工件翘起、偏斜的情况，尤其适合夹持方形、矩形等规则截面的工件，夹持力分布更均匀，不会因为单点受力过大夹伤薄壁工件表面。夹臂的夹持端做了楔形收窄设计，可深入狭窄的作业空间完成夹持动作，比如设备内部狭小位置的零件固定、狭窄槽体内的工件对位，相比宽面夹臂的适配性更强。夹体主体采用块状结构设计，自身重量适中，放置在工作台面时具备足够的稳定性，不需要额外固定即可完成常规力度的夹持作业。

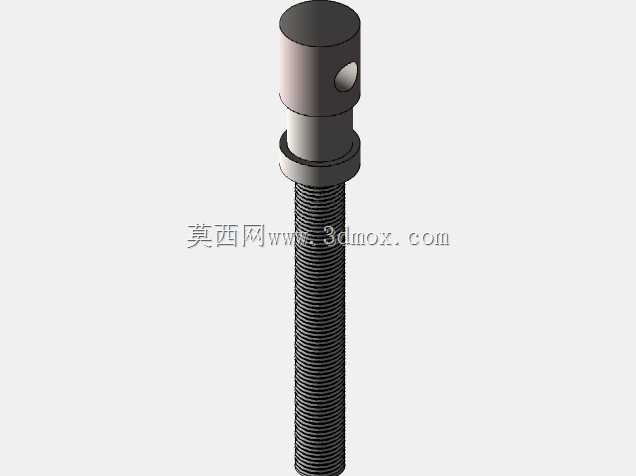

　　从设计思路层面拆解，这款夹钳的结构优先保证夹持精度与操作便捷性的平衡，导向结构与螺杆传动结构集成在两个夹臂的本体上，没有额外的外置导向部件，减少了零件数量，降低了装配难度与后期维护成本。螺杆与夹臂的连接位置采用间隙配合的转动连接结构，转动手柄时螺杆的旋转运动不会带动夹臂转动，仅推动夹臂做直线平移，保证夹持动作的平顺性。端部的T型手柄设计符合人体工程学，手动旋转时不需要额外借助加力杆，单手即可完成夹紧与松脱操作，手柄的端部做了圆弧过渡处理，长时间操作不会硌伤手掌。夹臂的夹持面做了平面精加工处理，表面粗糙度控制在合理范围，既可以保证与工件表面的贴合度，又不会因为过于粗糙刮伤工件的已加工表面，针对有特殊防护需求的工件，也可在夹持面粘贴铜皮、橡胶垫等软质垫层，不会破坏原有结构的夹持稳定性。

　　关于外形尺寸与安装边界，这款夹钳的最大张开距离可覆盖常规小型工件的夹持范围，闭合状态下整体结构紧凑，可收纳在工具箱的隔层内，不会占用过多存储空间。夹体的整体高度控制在低位，放置在台钻、铣床等设备的工作台面上时，不会超出设备的作业行程范围，夹持工件后工件的加工面可完全暴露在刀具的作业范围内，不会出现夹体干涉刀具路径的问题。两个夹臂的厚度经过强度校核，在额定夹持力下不会出现弯曲变形，长期使用后依然能保证夹持面的平行度公差，螺杆的直径选型匹配夹体的整体尺寸，传动过程中不会出现螺杆弯曲、卡死的问题，螺纹采用标准梯形螺纹设计，具备自锁性能，夹紧后不会因为作业过程中的振动导致夹臂松脱，不需要额外增加锁紧机构即可保证夹持的可靠性。

　　在实际选型适配时，需要注意这款夹钳的夹持力上限匹配手动操作的力度范围，适合轻载夹持场景，不可作为重型工件的吊装、强力装夹工具使用，针对不同厚度的工件，可通过快速旋转手柄调整夹臂的张开距离，接近工件表面后再小幅加力夹紧，避免过度旋紧导致螺杆螺纹损伤或者夹臂变形。夹钳的所有活动部件在日常使用中可定期涂抹润滑脂，减少螺纹传动与导向部位的磨损，延长整体使用寿命，结构上没有易损的易耗部件，长期使用仅需做好润滑维护即可保持稳定的作业性能。
