手动操纵式阿拉万卡定位锁紧机构

　　这类手动操纵式阿拉万卡锁紧定位构件，多应用在中小型工装夹具、非标自动化设备的手动工位段，以及小型专用机床的进给锁止单元、试验台架的档位切换机构中，承担工位切换后的位置锁止、手动调节后的定位固定功能，相比气动、电动锁紧结构，它无需外接动力源，完全依靠手动操作即可完成锁紧与释放动作，在无气源、无供电的野外作业场景、小型维修工位、教学实训设备上适配性极强，不会因为动力中断出现锁止失效的问题，操作反馈直接，操作人员可以通过手柄的触感直接判断锁紧状态，不需要额外加装状态检测元件。

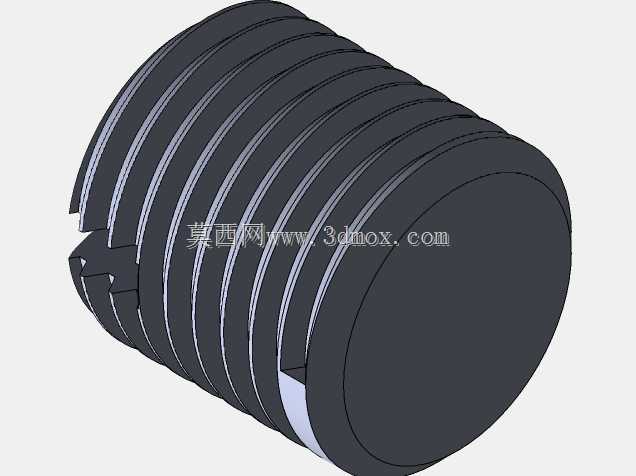

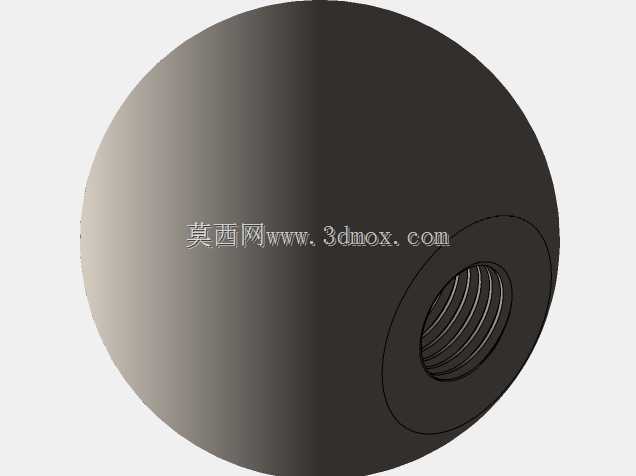

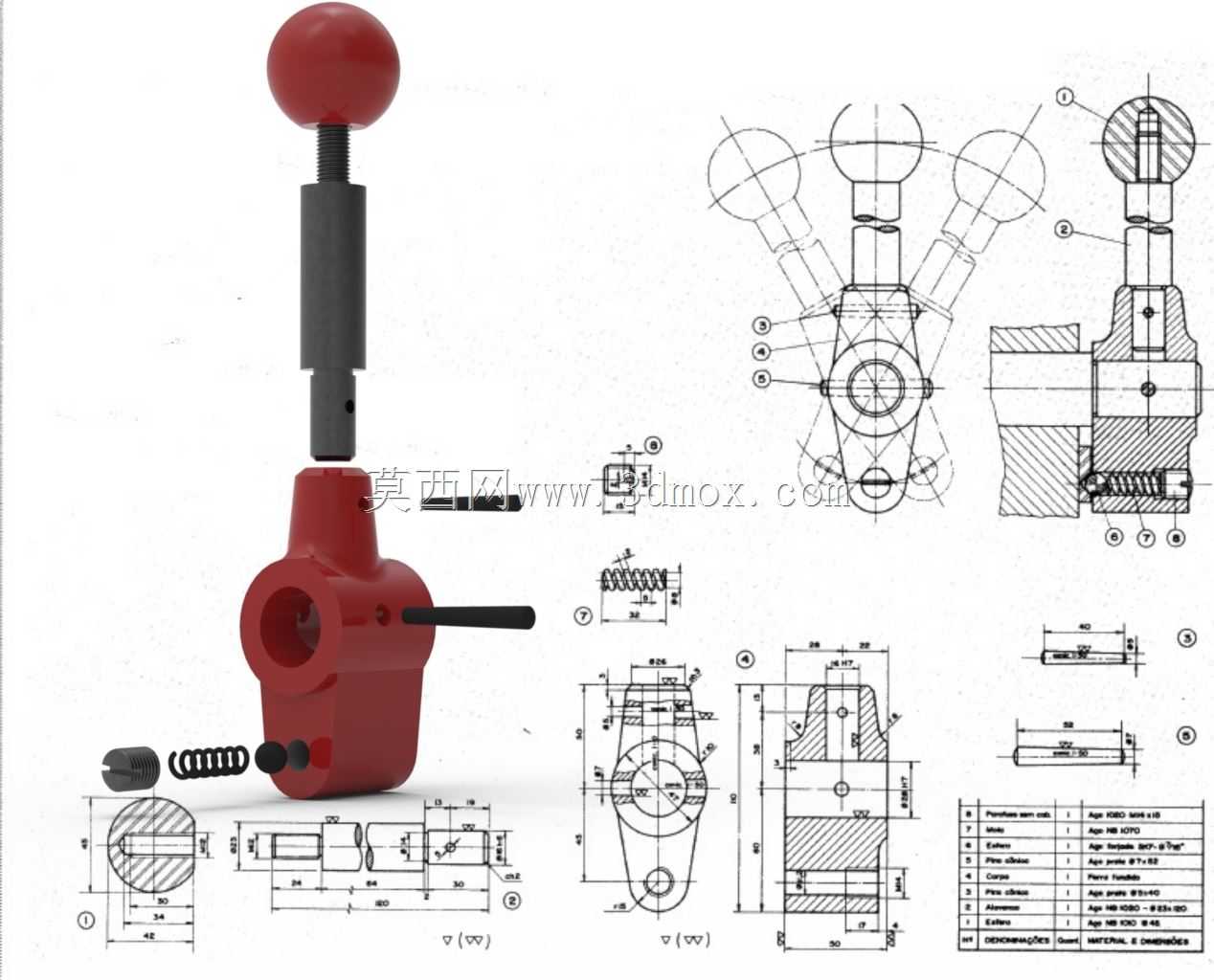

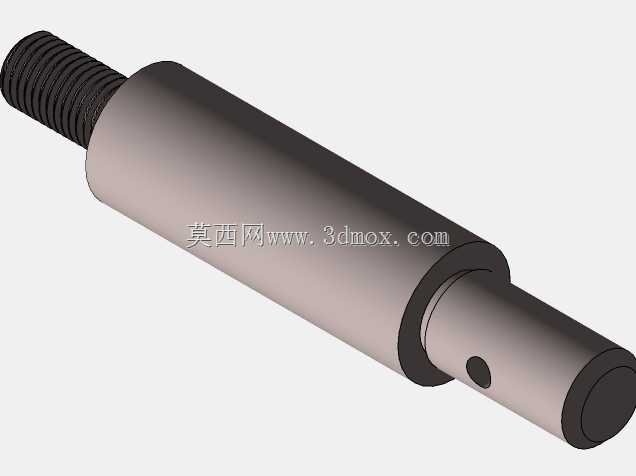

　　从结构设计逻辑来看，整个构件采用球头手柄作为操作输入端，球头的曲面造型完全贴合人手握持的掌心轮廓，操作时施力方向不受手柄周向角度限制，向上提拉即可带动内部的顶杆组件压缩复位弹簧，解除锁紧销与定位孔的啮合状态，此时可以扳动侧面的小操纵杆带动阀体部分绕安装轴转动，切换到目标工位后松开球头手柄，复位弹簧会自动推动顶杆下行，将锁紧销推入对应位置的定位孔内，完成位置锁止，整个操作流程不需要额外的紧固件辅助，单手握持即可完成全部动作，操作行程控制在合理范围内，不会出现行程过大导致操作疲劳的问题。

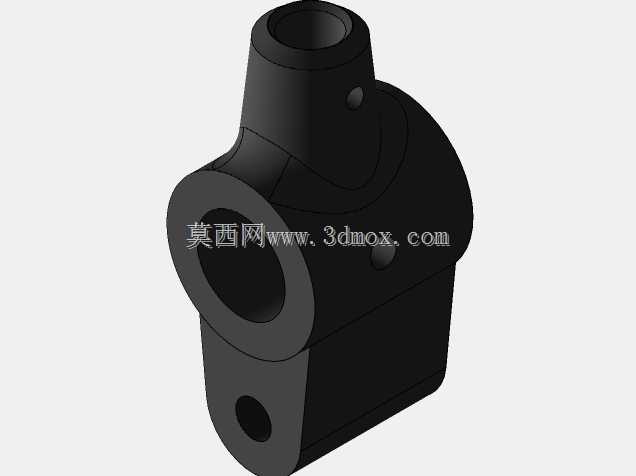

　　主体承载部分采用一体式铸造的阀体结构，内部集成了顶杆导向孔、弹簧容纳腔、锁紧销导向槽以及安装铰接孔，所有内部流道与导向面在建模时都做了同轴度约束，保证顶杆上下运动时不会出现卡滞，铰接孔的位置经过反复校核，保证转动过程中锁紧销与各档位定位孔的同轴度误差控制在允许范围内，不会出现销孔错位导致无法锁止的问题。侧面的小操纵杆采用过盈配合与阀体连接，杆部做了滚花处理，扳动时摩擦力足够，不会出现手打滑的情况，杆长经过力学计算，扳动时的力矩符合普通人手的施力范围，不需要借助额外工具即可完成档位切换。

　　安装边界方面，整个构件的核心安装基准是阀体侧面的贯通铰接孔，安装时只需要将铰接孔穿入设备预设的安装轴，两端用轴用挡圈限位即可完成主体安装，不需要复杂的定位台阶，安装轴的直径公差推荐采用h7级配合，既保证转动灵活，又不会出现过大的径向窜动。锁紧销配合的定位孔需要在安装基体上沿转动轨迹均匀布置，孔位的角度公差控制在±0.1°以内，孔深不小于锁紧销的有效啮合长度，保证锁止后不会因为侧向力出现销子脱出的问题。整个构件的外部轮廓没有尖锐的棱角，所有外露边都做了倒圆角处理，操作时不会划伤操作人员，球头手柄的顶部高度在安装后距离安装面的尺寸经过优化，既保证足够的提拉行程，又不会因为过高导致与周边设备构件发生运动干涉。

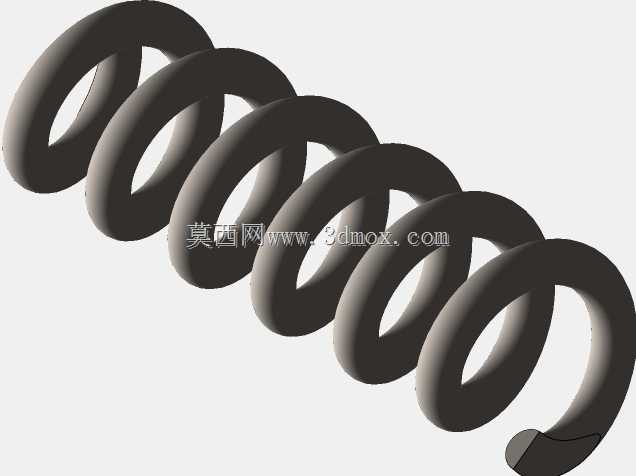

　　从功能特性上看，内部的复位弹簧采用圆柱螺旋压缩弹簧，弹簧的刚度经过匹配，既保证锁紧时销子有足够的顶紧力，不会因为设备振动出现自行松脱的情况，又不会因为弹簧力过大导致提拉手柄时需要施加过大的力，长时间操作也不容易产生疲劳。顶杆与阀体导向孔之间采用小间隙配合，表面做了硬化处理，长期往复运动也不会出现过度磨损导致的配合间隙变大，锁紧销的头部做了倒角导向，即使销孔存在微小的位置偏差，也能顺利滑入定位孔内，不会出现顶死的情况。整个构件的所有运动部件都内置在阀体内部，外部没有裸露的传动结构，车间内的切屑、灰尘不容易进入内部配合面，日常维护只需要定期从注油孔注入少量润滑脂即可，维护成本极低，适合在多粉尘、多切屑的生产车间环境下长期使用。在建模过程中，所有零件的配合面都按照实际加工公差做了偏移处理，虚拟装配时完全模拟实际装配的干涉检查，提前排除了零件之间运动干涉、装配间隙不合理的问题，每个零件的结构都考虑了实际加工的工艺性，没有出现无法加工的倒扣结构、薄壁结构，阀体部分的铸造壁厚均匀，不会出现铸造时缩孔、浇不足的缺陷，机加工面的设置也尽量集中在一次装夹即可完成的位置，减少加工时的装夹次数，降低加工成本。
