精密螺杆式手动夹持定位工装结构

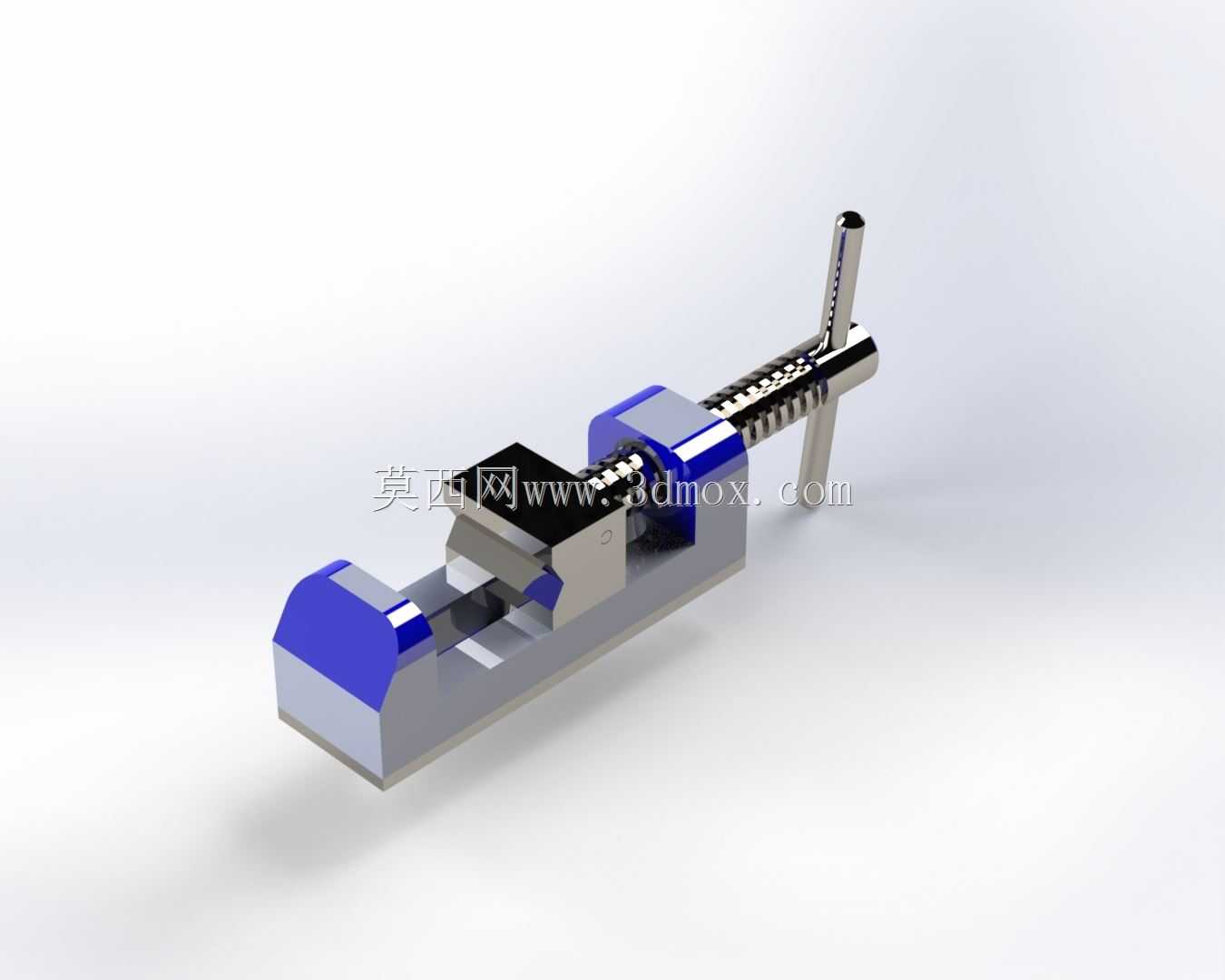

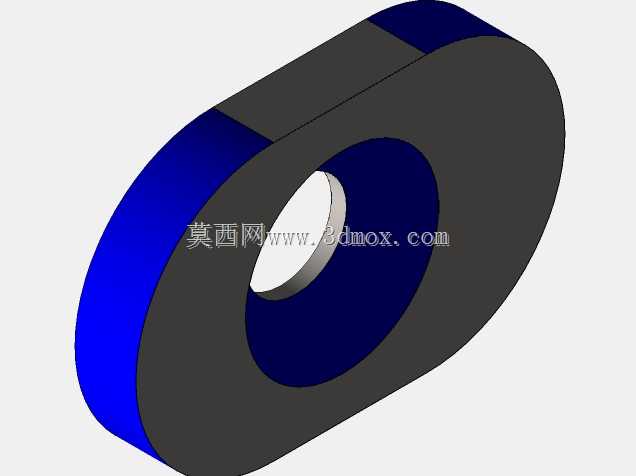

　　这类手动螺杆夹持结构，在小批量零件加工、工位临时定位、实验室试样装夹场景中应用十分普遍，相比气动、液压夹持方案，它不需要外接动力源，完全依靠人力操作就能完成工件的锁紧与释放，在没有压缩空气、液压管路配套的零散工位，或是需要频繁调整装夹位置的维修、试样测试场景下，适配性远高于动力驱动的夹持设备。从结构组成来看，整套机构以长条形金属基座作为承载主体，基座两端设置有带导向槽的固定支撑块，支撑块内侧预留了V型定位面与平直面两种装夹接触面，既可以装夹方形、矩形的块状零件，也能对轴类、棒类的圆形工件实现对中定位，避免装夹过程中工件出现偏移。传动部分采用梯形螺杆作为核心传力构件，梯形螺纹的自锁特性是这套结构的核心设计点，

　　当操作人员转动端部的T型手柄带动螺杆旋转时，活动夹块会沿着基座上的导向导轨做直线进给，当夹块接触工件后持续施加力矩，螺纹副的自锁效应可以保证在撤去人手操作力后，夹块不会因为工件的反作用力出现回退，始终保持稳定的夹持力，不需要额外增加锁止结构就能实现可靠装夹。活动夹块与固定支撑块的夹持端面都做了淬硬处理，表面硬度达到HRC45-50，能够承受装夹硬质金属工件时的接触应力，避免长期使用后夹持面出现压痕、凹陷，影响装夹精度；夹块与导轨的配合面采用间隙配合设计，单边配合间隙控制在0.02-0.05mm之间，既保证夹块滑动过程顺畅无卡滞，又能将夹块的进给直线度误差控制在合理范围内，避免夹块进给过程中出现偏斜，导致工件装夹后定位面贴合不实。

　　端部的T型操作手柄采用穿销式结构与螺杆端部连接，手柄杆可以绕销钉转动，在空间受限的操作场景下，可以将手柄转到合适的角度再施加转动力矩，不需要整周旋转手柄就能完成夹紧操作，适配狭窄工位的操作需求。从安装边界来看，整套结构的基座底部设计有两个贯通的安装长槽，安装时可以通过T型螺栓、压板将整套工装固定在工作台、机床T型槽面上，长槽的调节余量可以满足不同安装孔位的适配需求，不需要针对安装位置重新打孔加工；基座的整体宽度控制在100mm以内，长度根据夹持行程不同覆盖150-300mm区间，不会占用过多的工作台面空间，在小型台钻、手工打磨工位、试样检测工位上布置时，不会和周边的工具、设备产生空间干涉。设计这类夹持结构时，

　　首先要根据常用装夹工件的最大尺寸确定螺杆的有效行程，行程预留量要比最大装夹尺寸大10-15mm，方便工件取放；其次要核算梯形螺杆的直径与螺距，针对需要大夹持力的场景，选用直径更大、螺距更小的螺杆，既保证螺杆的抗弯、抗扭强度足够，也能通过更小的螺距提升进给的微调精度，在装夹薄壁、易变形工件时，可以更精准地控制夹持力，避免夹伤工件。导向部分的设计要注意夹块与导轨的接触长度，接触长度不能小于夹块宽度的1.2倍，否则夹块进给时容易出现翘头、偏斜，导致夹持力作用点偏移，无法可靠压紧工件；夹持面的粗糙度要控制在Ra1.6以下，减少与工件接触时的滑动摩擦，同时避免粗糙表面划伤工件的已加工表面。在实际使用过程中，需要定期在梯形螺纹副、导轨配合面涂抹润滑脂，减少滑动部位的磨损，长期使用后如果出现夹持力不足、夹块滑动卡滞的情况，可以检查螺杆与螺母的配合间隙，当螺纹磨损量超过螺距的1/10时，及时更换螺母构件就能恢复整套工装的装夹精度，不需要整体更换整套结构，维护成本极低。这类手动夹持结构没有复杂的电控、液压元件，整体结构简单可靠，对使用环境没有特殊要求，在潮湿、多粉尘的车间环境下也能稳定工作，不会像气动夹具那样因为密封件老化出现漏气、夹持力不足的问题，是生产现场零散工位、维修工位、实验室场景下十分实用的夹持定位构件。
