铸铁壳体齿轮式流体输送泵结构设计

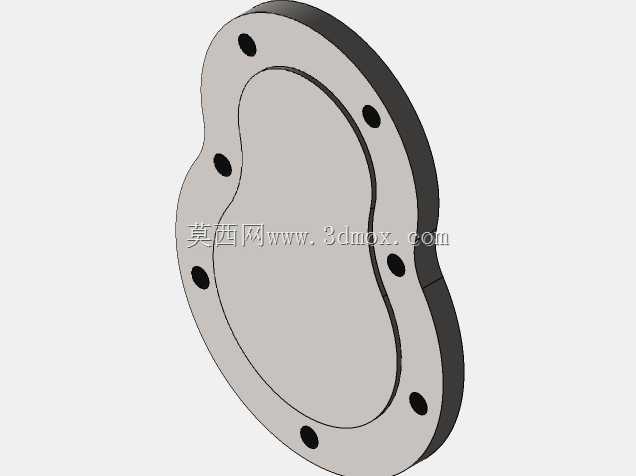

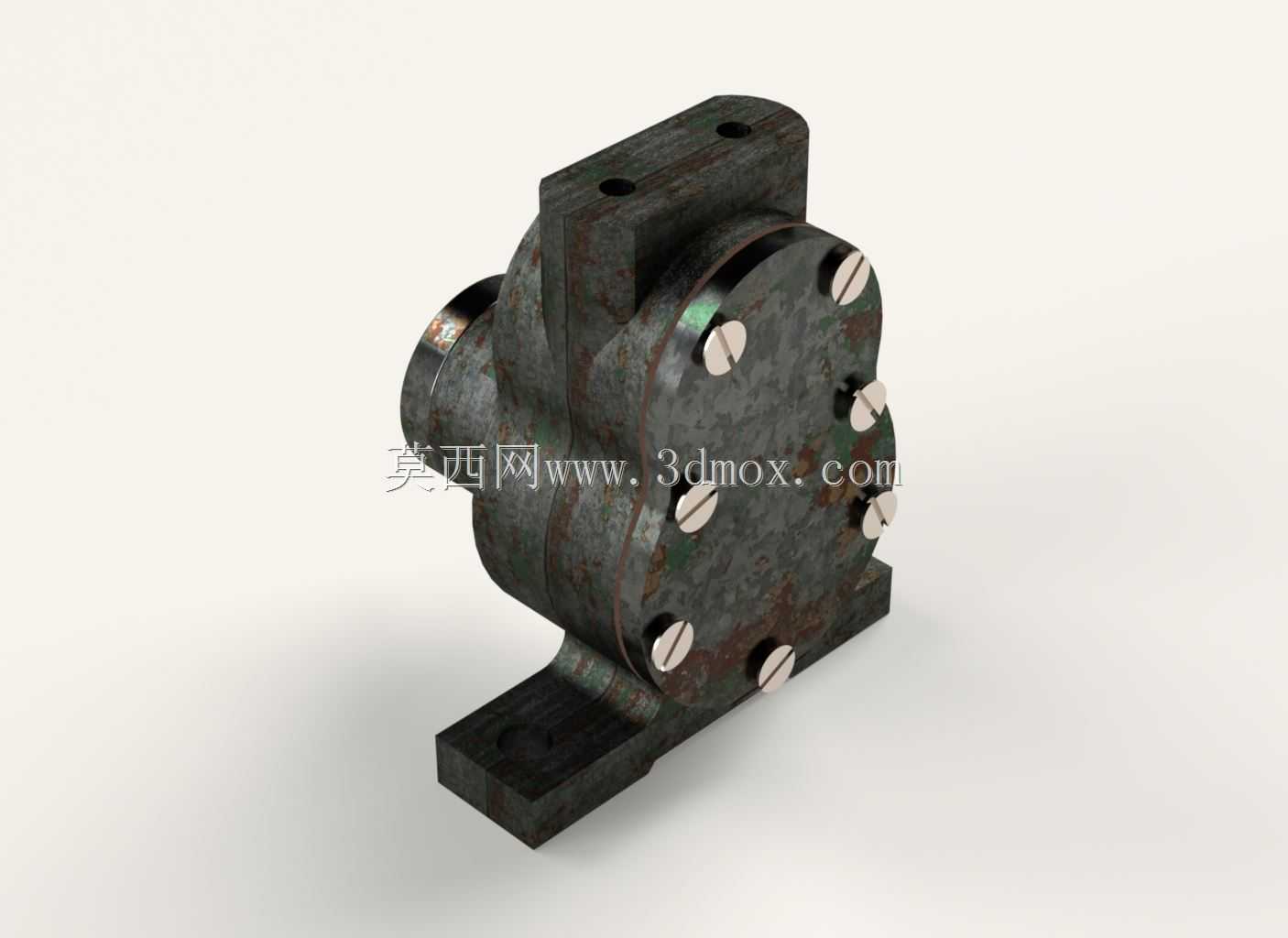

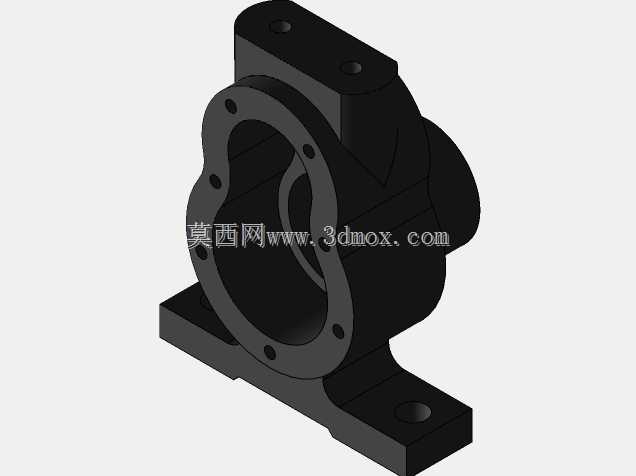

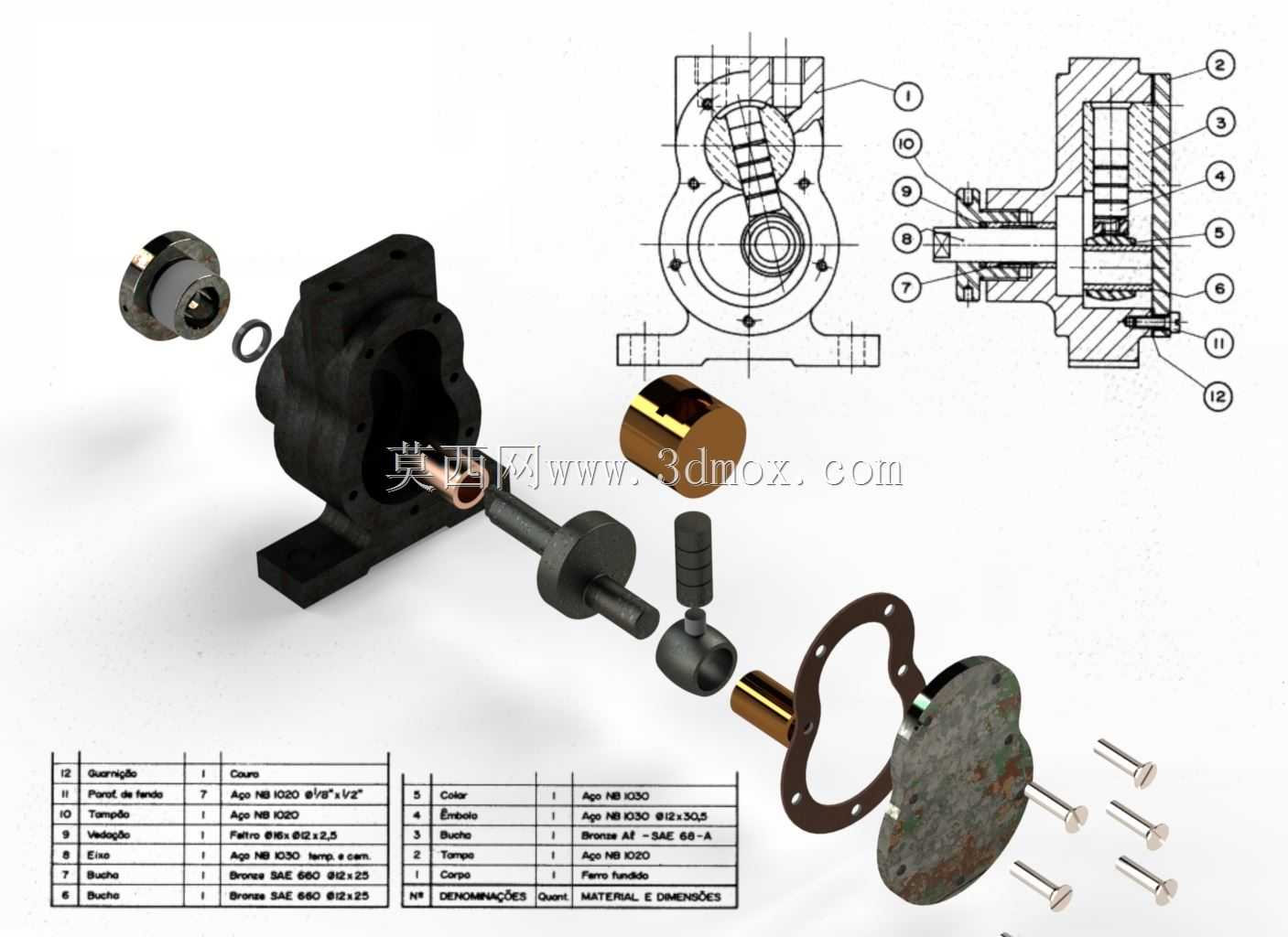

　　在小型液压回路、低压润滑系统、轻质燃油输送这类对供液稳定性有要求的场景里，这类齿轮式容积泵的应用占比一直不低，区别于大流量离心式输送设备，它的核心优势是输出压力波动小、自吸能力强，不需要提前灌泵就能完成流体抽吸，很适合安装空间紧凑、供液量要求恒定的工位。从结构上看，这个泵采用整体式铸铁壳体设计，壳体侧面通过内六角圆柱头螺钉完成端盖的压紧密封，螺钉沿端盖圆周均匀排布，能保证密封面受力均匀，避免出现局部渗漏的问题，这种紧固方式也方便后期拆解维护，不需要专用的拉马工具就能完成内部齿轮、密封件的更换。泵体下部集成了一体式安装底座，底座上开有两个贯通的安装孔，安装时可以通过螺栓直接固定在设备的安装机架上，不需要额外设计转接支架，

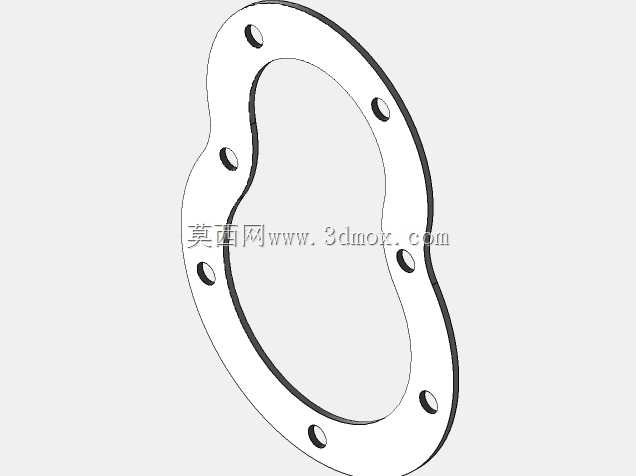

　　底座和主体壳体是一体铸造成型的，刚性足够，能抵消泵运行时齿轮啮合产生的振动，避免长期运行后出现连接螺栓松动的问题。泵体的进出油口采用侧置式设计，接口方向和安装底座平面平行，管路连接时不需要做复杂的折弯处理，能减少管路的沿程压力损失，接口的内径尺寸匹配常规的低压流体输送管路，不需要定制变径接头就能完成装配。设计这类泵体结构的时候，首先要考虑的是内部齿轮腔的加工精度，壳体的内腔圆柱度直接决定了齿轮和腔壁的配合间隙，间隙过大会导致容积效率下降，内部回流增加，输出压力达不到设计要求，间隙过小则会出现齿轮运转卡滞，运行时磨损加剧的问题。端盖和壳体的配合面需要做精铣加工，表面粗糙度要控制在合理范围内，配合纸质密封垫或者O型圈就能实现静密封，

　　不需要额外涂密封胶，后期拆解清理也更方便。壳体上的螺钉孔位置度需要严格控制，保证端盖压紧后不会出现偏斜，不然会导致齿轮轴的同轴度超差，运行时出现轴端密封渗漏、轴承异常磨损的问题。从安装边界来看，这个泵的整体外轮廓尺寸偏小，总高度不会超过常规的小型液压阀组，安装底座的孔距适配多数小型设备的预留安装位，进出油口的中心高和底座安装面的距离是固定值，管路布置时可以提前确定管路走向，不需要现场反复调整。实际使用中，这类泵常被用在机床的润滑系统里，为导轨、丝杠的润滑点提供恒定压力的润滑油，也可以用在小型燃油设备的供油回路里，输送柴油、轻质润滑油这类粘度适中的流体，不适合输送含有固体颗粒的介质，不然会造成齿轮齿面磨损、密封面划伤，

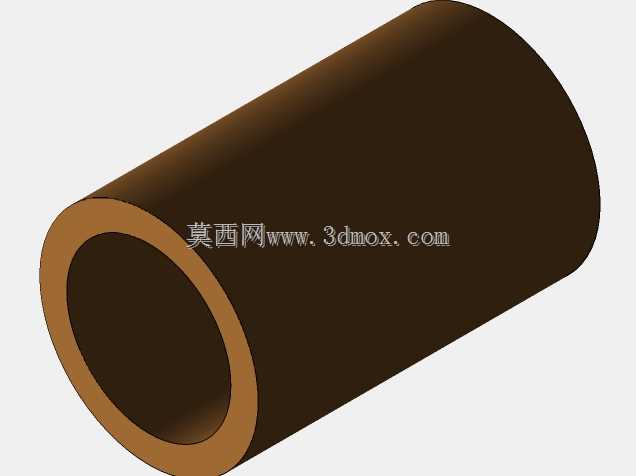

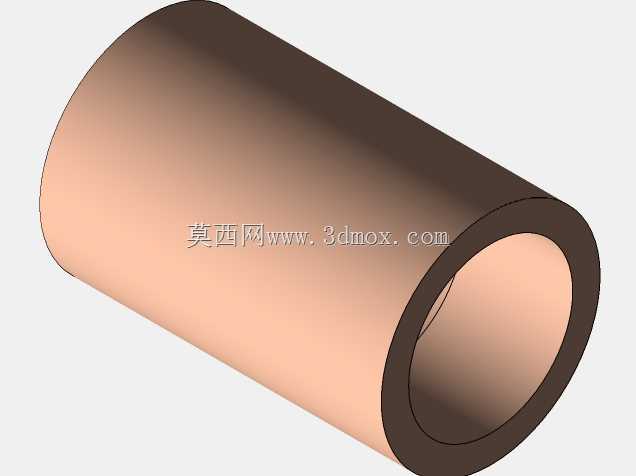

　　最终导致内泄加剧、压力不足。结构设计上，泵的齿轮腔和轴承室是连通的，输送的介质可以直接对轴承和齿轮啮合面进行润滑，不需要额外添加润滑脂，减少了日常维护的工作量，这种自润滑结构也让泵的连续运行寿命更长，只要保证输送介质清洁度达标，就能长期稳定运行。壳体外部的铸造圆角做了过渡处理，没有尖锐的棱角，安装和维护时不会划伤操作人员，铸件表面做了氧化防锈处理，在常规的车间环境下不容易出现锈蚀，不需要额外做表面涂装。端盖上的螺钉沉孔深度经过核算，拧紧螺钉后螺钉头部不会高出端盖平面，不会和周边的管路、设备结构产生干涉，整体结构的空间利用率很高，在有限的安装空间里能实现稳定的流体输送功能。
