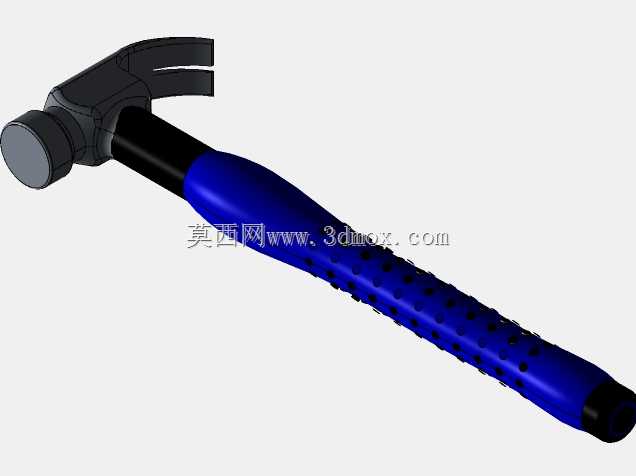

包胶防滑柄羊角锤三维结构设计

这款羊角锤的三维结构设计，完全围绕一线手工操作的实际工况展开，没有冗余的装饰性结构，每一处几何特征都对应明确的使用需求。从日常家装的木工作业、设备装配的零件敲击定位，到五金维修的拔钉、轻量金属件矫正，这类手工具的使用场景覆盖了从民用装修到工业维保的多个环节，设计时首先要平衡的就是敲击端与拔钉端的力矩分配，避免使用过程中出现应力集中导致的柄部断裂或者锤头松动。锤头部分采用一端平面敲击、一端V型开叉拔钉的经典结构，平面敲击端做了微小的圆角过渡，既可以避免敲击时边缘崩缺，也能减少敲击钉子时的滑脱概率；V型拔钉槽的开口角度经过反复校核，能够适配不同线径的圆钉、水泥钉，槽口根部做了加厚处理，承受拔钉时的撬动力矩时不会出现开口变形。锤头与手柄的连接段采用锥度配合的内嵌结构，装配时从手柄端部打入金属楔块即可实现锁止，不会出现长期使用后锤头脱出的风险，连接段的外轮廓做了圆弧过渡，避免应力集中在连接接缝处。手柄部分采用玻纤增强尼龙包胶的结构设计，主体硬胶部分提供足够的抗弯强度，表面覆盖的软胶层做了密集的点状防滑凹坑，即使手上沾有油污、木屑或者汗水，也能保持足够的握持摩擦力，不会出现脱手的情况；手柄的握持段按照人体手掌握持的弧度做了变径设计，靠近锤头的位置直径稍大，能够分散敲击时的反震力，尾端做了凸起的挡边，大力敲击时手掌不会从手柄尾端滑出。整体外形尺寸适配成年男性的平均握持手掌宽度，锤头重量控制在单手操作长时间不易疲劳的区间，安装边界上不需要额外的配套辅件，本身作为独立手工具即可直接投入使用，建模时所有的配合面都预留了合理的公差带，锤头与手柄的连接锥度、包胶层的厚度都符合五金工具的行业制造规范，既可以作为手工具设计的参考案例，也能用于装配场景的三维布局演示，还原实际作业中的工具摆放与操作空间预留需求。
