四杆日内瓦间歇传动机构三维结构

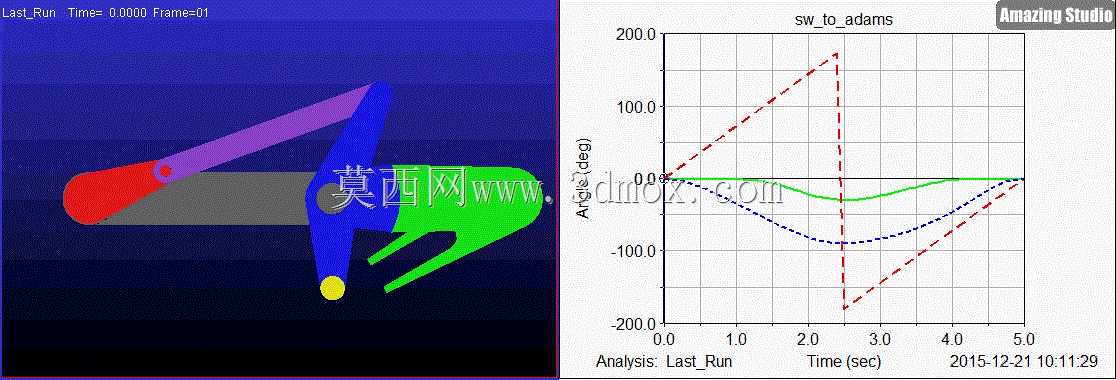

日内瓦机构也就是常说的槽轮机构，本身是间歇传动场景里应用极广的经典结构，这套四杆组合式的日内瓦结构，是在传统单销槽轮传动的基础上，整合四杆机构的运动特性做的改良设计，主要用来解决传统槽轮机构动程角固定、输出运动曲线单一的问题，在自动化产线的转位工位、包装设备的间歇送料、多工位转盘的分度动作里都能适配。从实际使用场景来看，普通外槽轮机构工作时，拨销进入和退出槽口的瞬间存在刚性冲击，转速提升后振动和磨损会快速加剧，这套结构通过前置四杆机构的运动耦合，把原动件的匀速转动转化为拨销端的非匀速运动轨迹，让拨销进入槽轮导槽时的相对速度更平缓，退出时的加速度突变被大幅削弱，能在更高的分度频次下保持运行稳定性。设计过程中首先要明确输出端的分度动停比，也就是槽轮每次转动的角度和停歇时长的匹配关系，传统槽轮的动停比由槽数直接决定，而这套组合结构可以通过调整四杆机构的杆长比例、铰接点位置，在不更换槽轮的前提下微调输出运动曲线，适配不同负载下的启停缓冲需求。结构的安装边界需要重点关注原动件回转中心、四杆机构铰接点、槽轮回转中心三者的相对位置公差，三个中心的平行度误差需要控制在回转直径的千分之二以内，否则会出现拨销卡滞、槽面偏磨的问题；槽轮的导槽宽度和拨销直径的配合间隙要根据负载转速调整，低速重载场景下间隙取直径的千分之一到千分之一点五，高速轻载场景可以适当放大到千分之二，避免热胀后出现抱死。从功能特性上看，这套结构保留了日内瓦机构定位精度高、停歇时自锁性好的优势，同时通过四杆机构的运动补偿，降低了传动过程中的冲击载荷，不需要额外加装缓冲阻尼结构就能实现平稳的间歇分度，相比凸轮式间歇机构，加工难度更低，后期维护也更简便，只需要定期在铰接点和拨销槽面补充润滑脂即可。建模过程中需要先完成运动学仿真验证，确认拨销在整个运动周期内和导槽没有运动干涉，输出轴的角加速度曲线没有超出设计允许的峰值，再细化各零件的结构细节，比如铰接点的轴承安装位、槽轮的减重孔、机架的安装固定孔位，所有配合面的尺寸公差都要和实际加工工艺匹配，避免建模时的理想尺寸和实际加工装配出现偏差。
