剪式车载应急顶升支撑装置结构设计

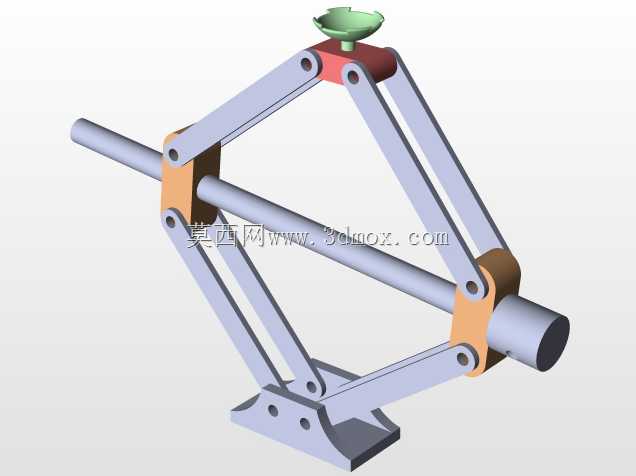

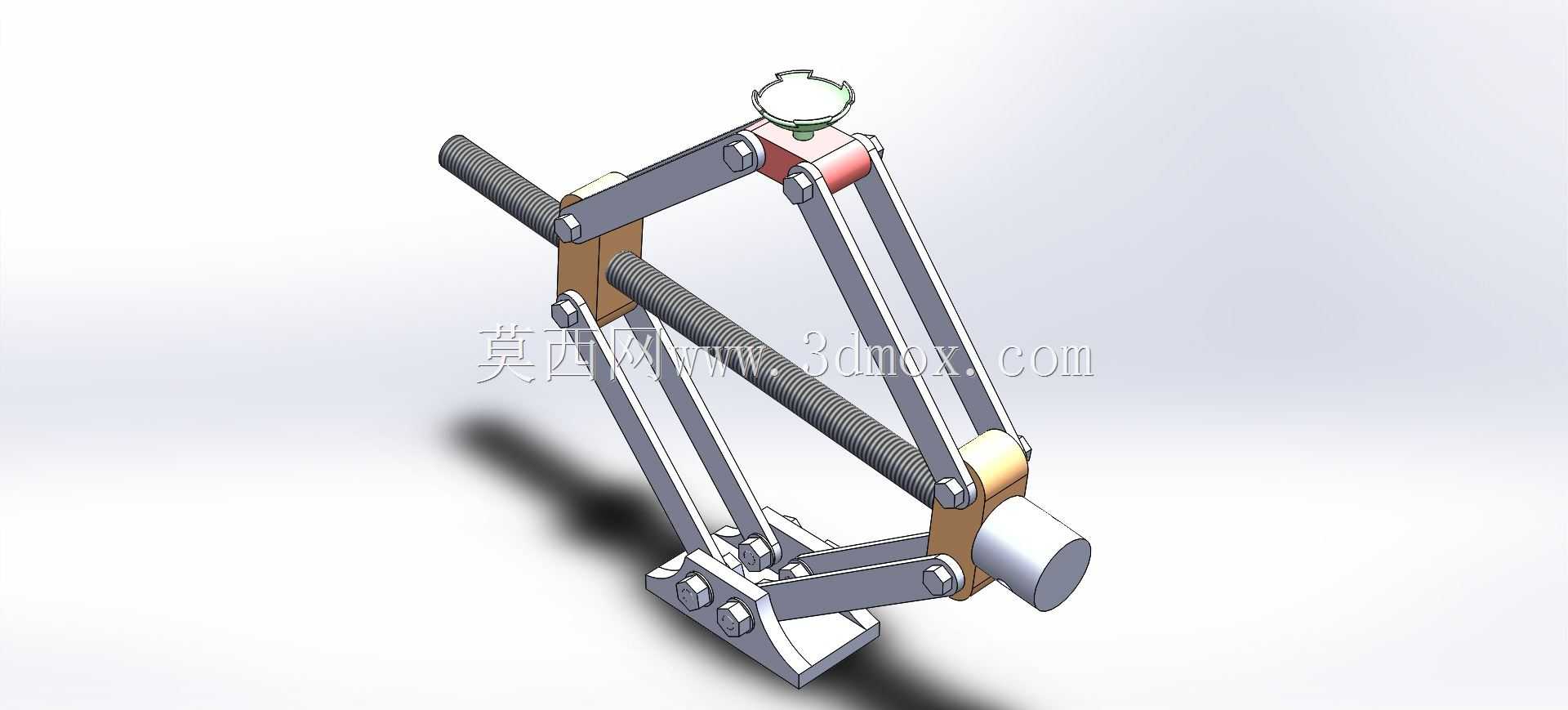

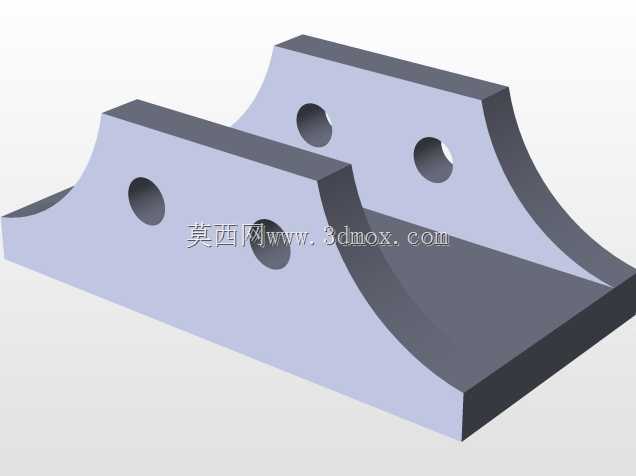

日常车辆维保场景中，更换备胎、底盘检修作业都离不开便携顶升设备，这款剪式结构的顶升装置正是面向私家车辆、小型汽修场景的常用作业工具，依靠纯机械传动实现载荷顶升，无需额外液压动力源，整体结构紧凑，随车收纳时可收缩至扁平状态，不会占用后备箱过多储物空间。从结构设计逻辑来看，该装置采用对称剪臂铰接布局，上下两端分别设置支撑托头与底座，中间贯穿传动丝杆，通过转动丝杆端部的驱动套，带动两侧铰接的剪臂同步收拢或展开，以此改变整体垂直高度，实现顶升与回落动作，这种纯螺纹传动的结构自带机械自锁特性，顶升到位后不会因载荷作用出现自行回落，作业过程中无需额外加装安全锁止结构，可靠性更有保障。设计过程中，剪臂的铰接孔位同轴度是核心控制要点，每处铰接点都配置了销轴与衬套配合，减少反复升降过程中的铰接磨损，延长整体使用寿命；顶部的支撑托头做了弧形凹槽设计，能够贴合车辆底盘的顶升支撑边，避免顶升过程中出现滑脱偏移，底部的支撑底座做了加宽平底处理，在非硬化路面作业时也能分散接触压力，减少下陷风险。从安装与使用边界来看，该装置收缩状态下整体厚度较薄，能够轻松伸入多数家用轿车底盘下方的预留顶升间隙，最大顶升高度可覆盖常规家用轿车换胎所需的离地间隙，适配多数紧凑型、中型家用车型的底盘高度，作业时仅需配套常规套筒扳手即可转动丝杆驱动，无需额外专用工具。传动丝杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的承重能力与传动耐磨性，反复使用过程中螺纹不易出现滑牙变形，两侧剪臂采用等长对称设计，升降过程中上下支撑面始终保持平行，不会出现偏载倾斜的问题，每处铰接点的间隙都经过合理控制，既保证转动顺畅无卡滞，又不会因间隙过大导致顶升过程中出现晃动。在实际汽修作业场景中，这类纯机械剪式顶升装置相比液压类顶升工具，不存在液压油泄漏、密封件老化失效的问题，长期随车放置也无需定期维护保养，低温环境下也不会因液压油粘度变化影响正常使用，非常适合作为车载应急维保工具使用，结构上没有复杂的油路、阀组组件，生产加工难度低，普通机械加工车间即可完成全部零件的加工与装配，零件通用性强，后期维护更换配件也十分便捷。
