铣床进给传动齿轮箱内部传动结构

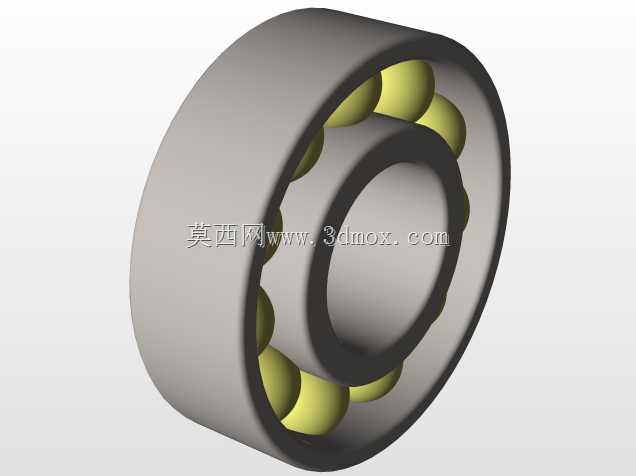

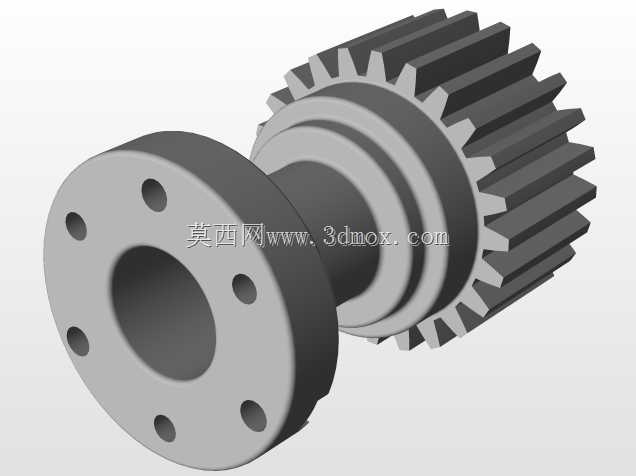

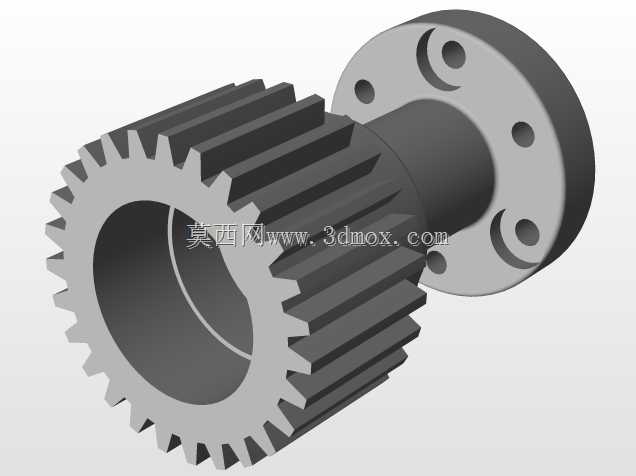

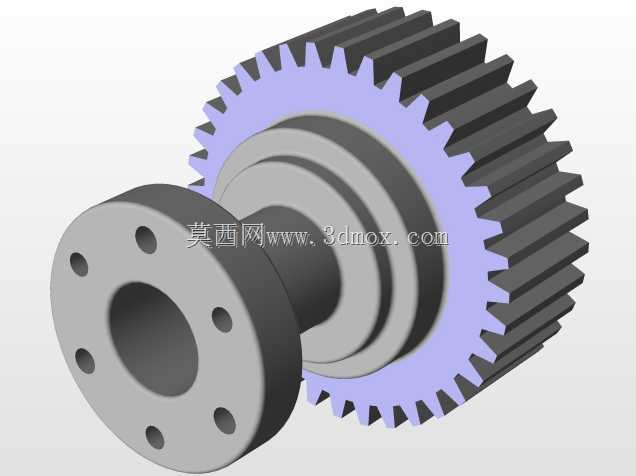

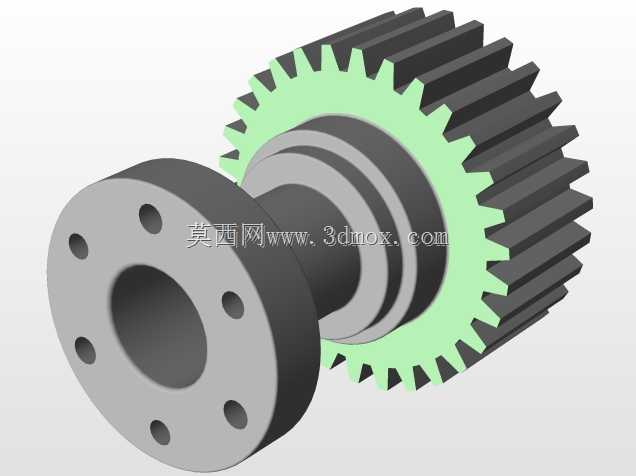

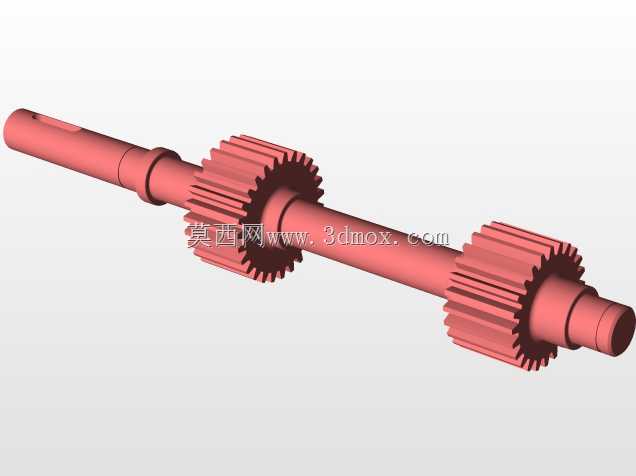

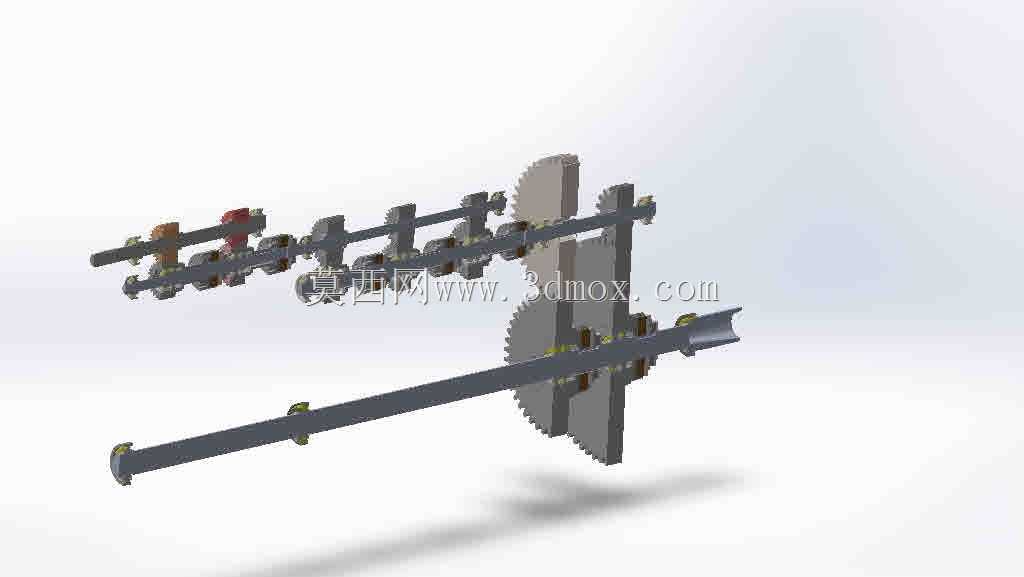

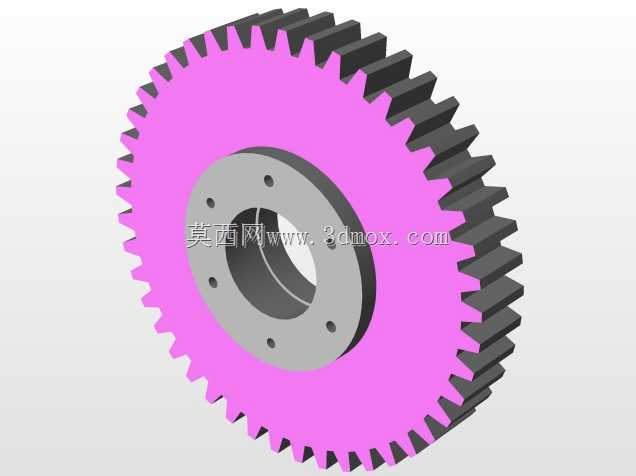

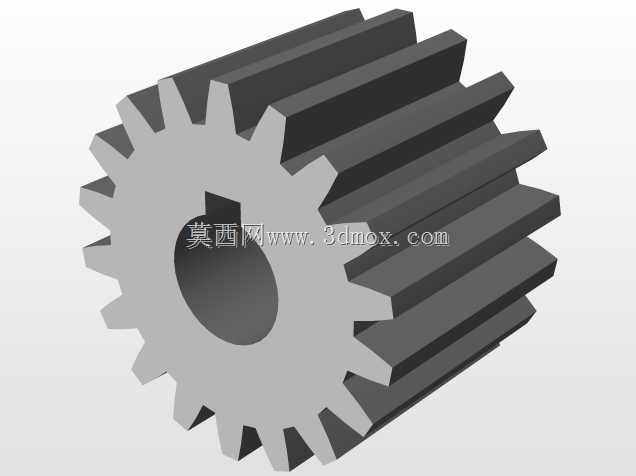

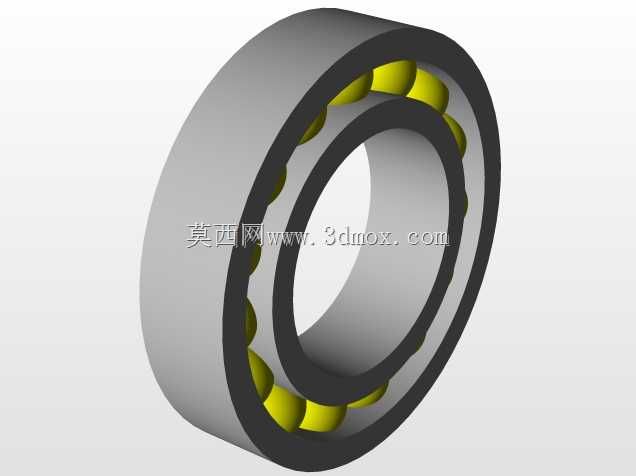

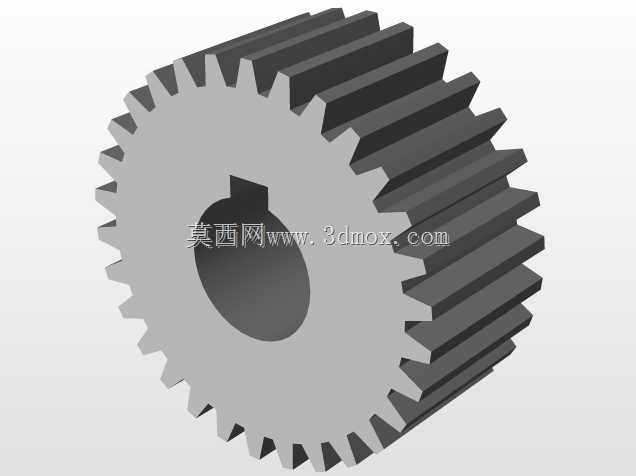

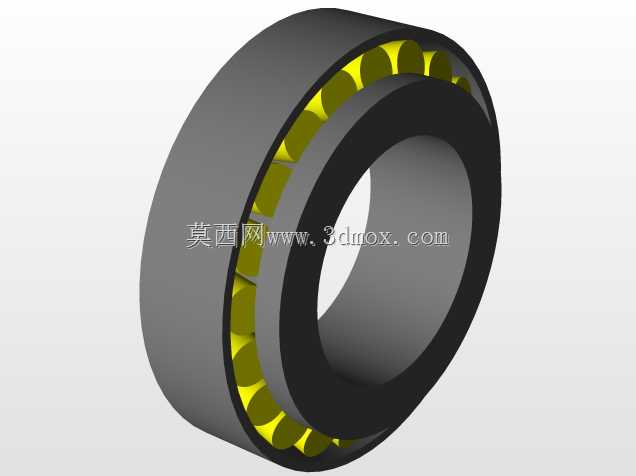

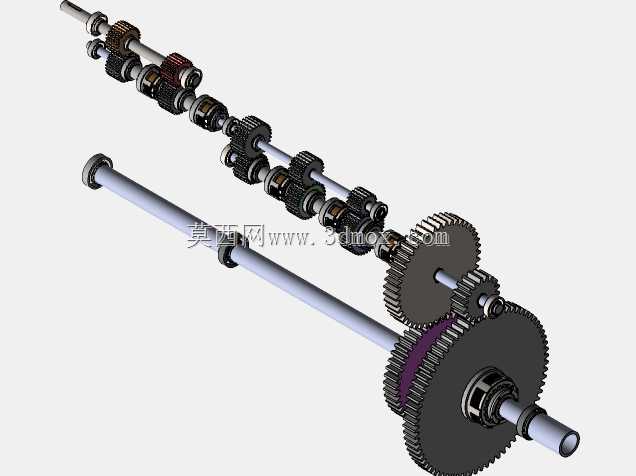

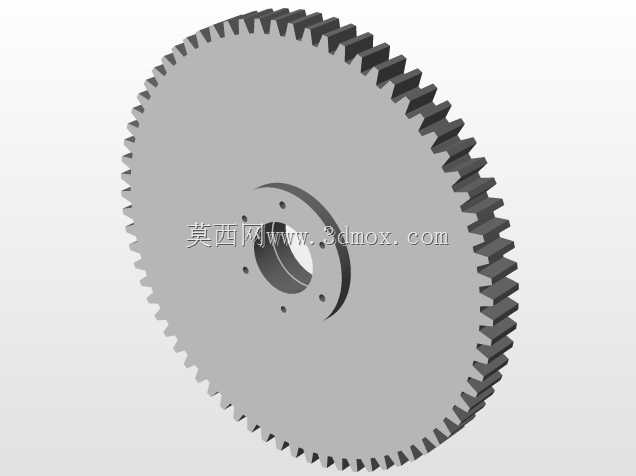

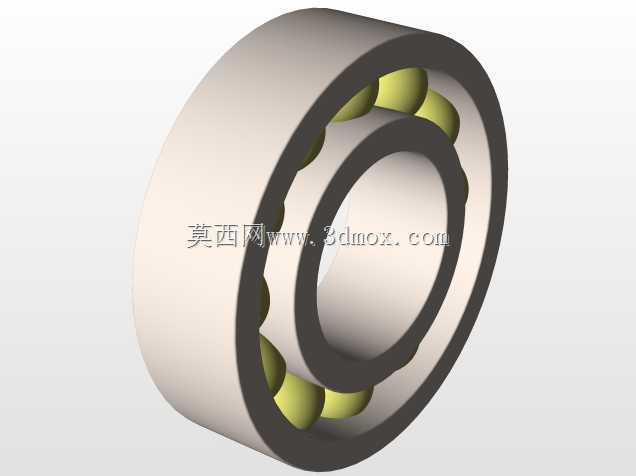

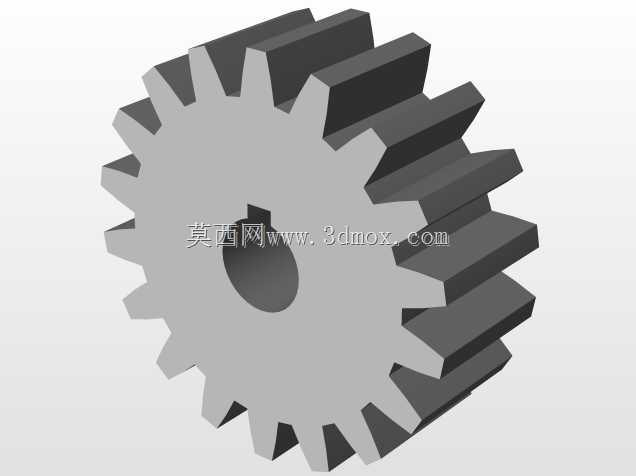

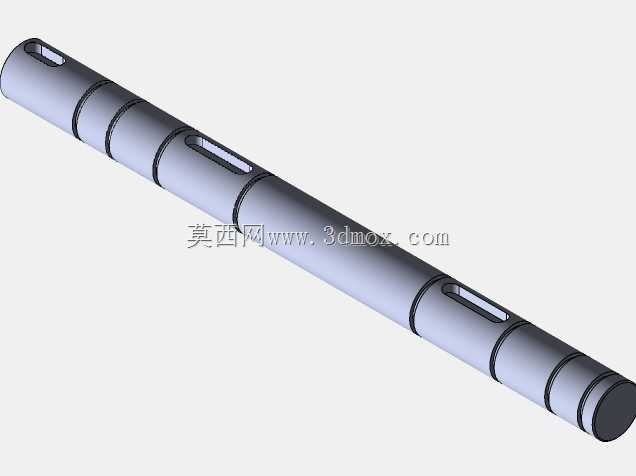

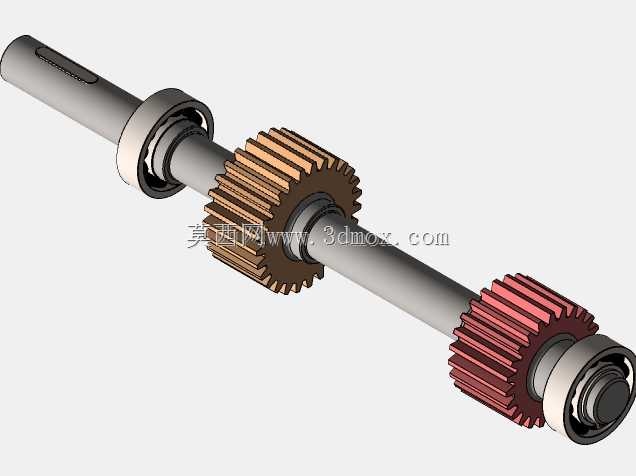

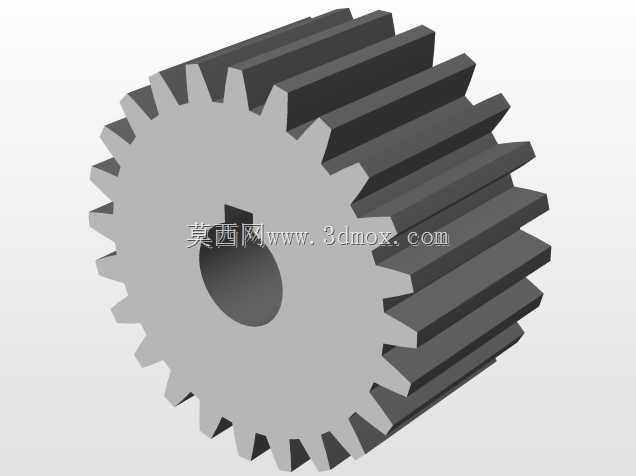

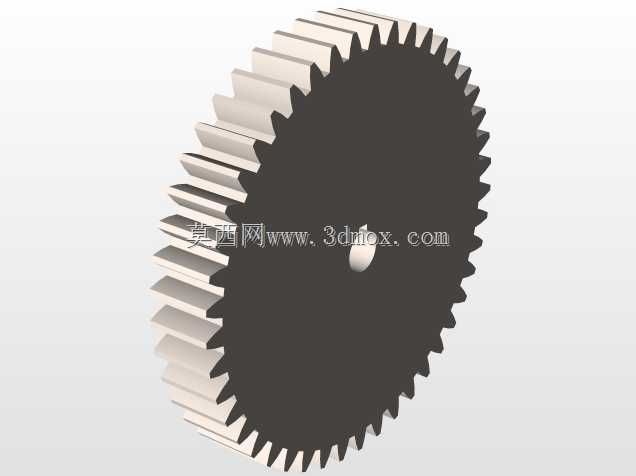

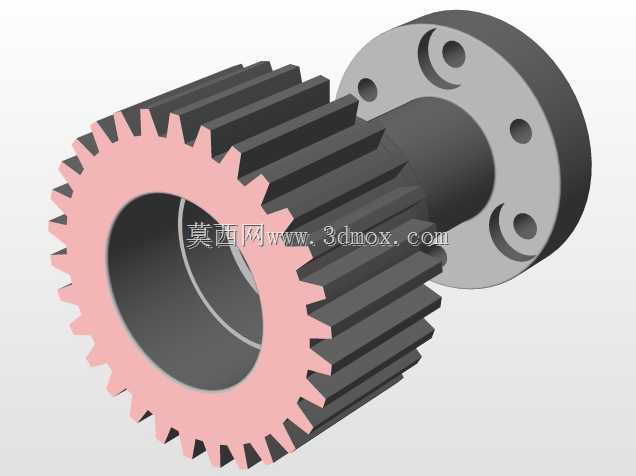

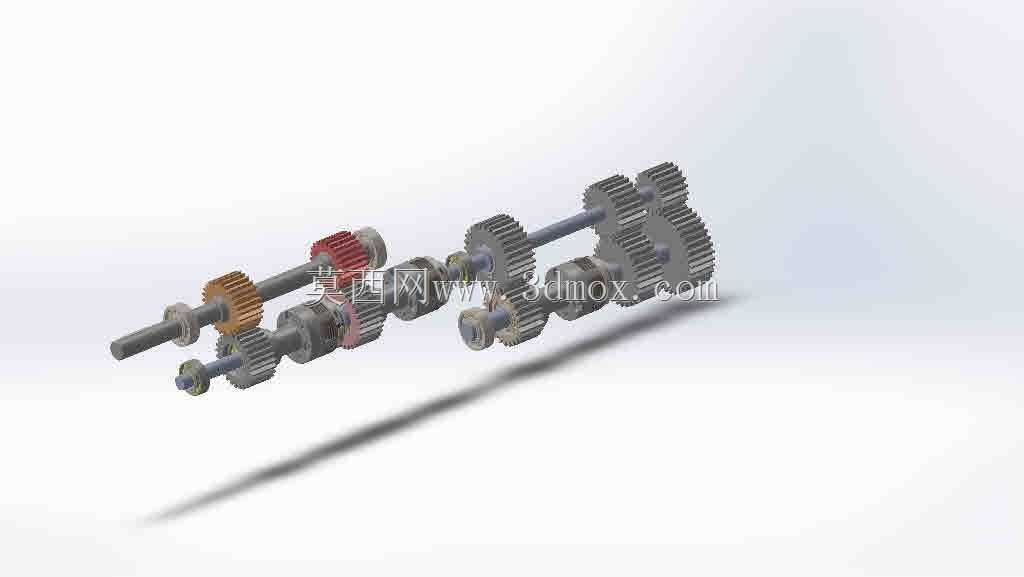

这套齿轮传动结构是卧式升降台铣床主传动链的核心变速单元，主要承担主轴转速切换、进给扭矩传递的核心功能，在金属切削加工场景中，负责将电机输出的恒定转速转化为不同工况所需的多段主轴转速，适配铣刀对碳钢、合金钢、有色金属等不同材质工件的切削线速度要求，避免因转速不匹配导致的刀具崩损、工件表面粗糙度超标等加工问题。从结构布局来看，整套传动组件采用多平行轴排布设计，不同模数、齿数的滑移齿轮与固定齿轮沿轴向有序布置，通过拨叉带动滑移齿轮沿花键轴滑动，实现不同齿轮副的啮合切换，可覆盖从低速大扭矩重切削到高速轻载精加工的全转速区间需求，每一组齿轮副的啮合侧隙都经过合理预留，既可以补偿加工装配过程中的形位公差，也能在重载切削时缓冲冲击载荷，避免轮齿发生断齿失效。设计过程中优先考虑了传动平稳性要求，所有传动轴均采用阶梯轴结构，轴肩位置预留了轴承安装定位面，适配深沟球轴承与圆锥滚子轴承的组合支撑方案，可同时承受切削过程中产生的径向力与轴向力，轴上的花键段采用矩形花键设计，相比单键连接具备更高的扭矩传递能力，同时保证滑移齿轮轴向移动时的对中精度，避免换挡卡滞。安装边界方面，整套齿轮组件完全封装在铸铁箱体内部，输入轴端通过联轴器与驱动电机输出端连接，输出轴端通过端面键与铣床主轴本体连接，各轴的中心距严格匹配箱体镗孔的位置公差，齿轮齿顶与箱体内壁预留足够安全间隙，避免运转过程中发生剐蹭干涉，轴端的密封槽位置适配骨架油封安装，可防止箱体内润滑油泄漏同时阻挡外部切削液、金属切屑进入箱体内部污染传动部件。日常运维层面，这种排布方式也方便检修人员在不拆解整体箱体的情况下，通过箱盖观察孔检查齿轮啮合磨损情况，滑移齿轮的拨叉槽位置预留了足够的操作空间，换挡操纵机构的连接点外露在箱体侧方，便于调整换挡行程，确保各挡位齿轮啮合到位，不会出现脱挡、打齿的故障。
