普通卧式车床配套尾座结构设计

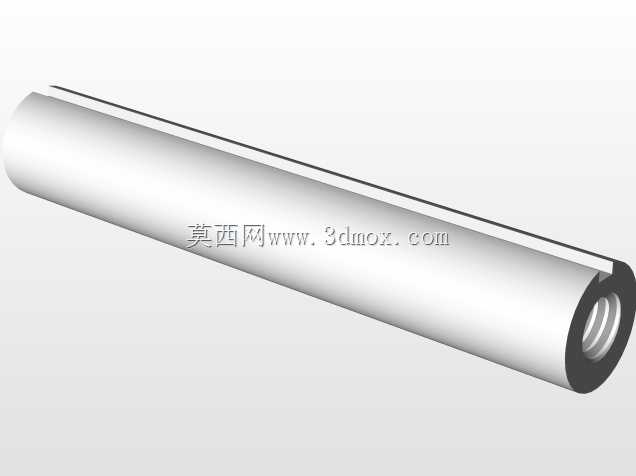

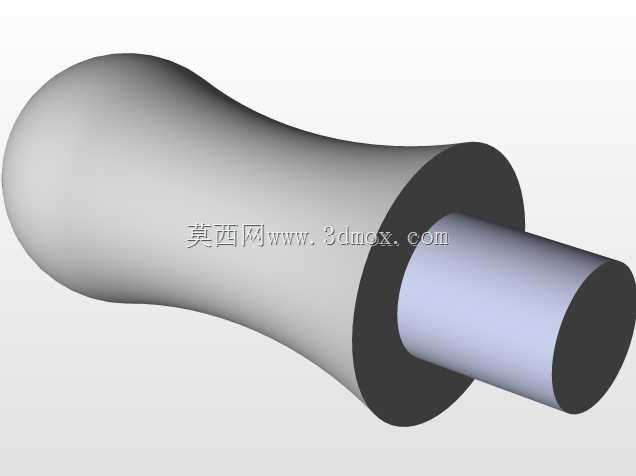

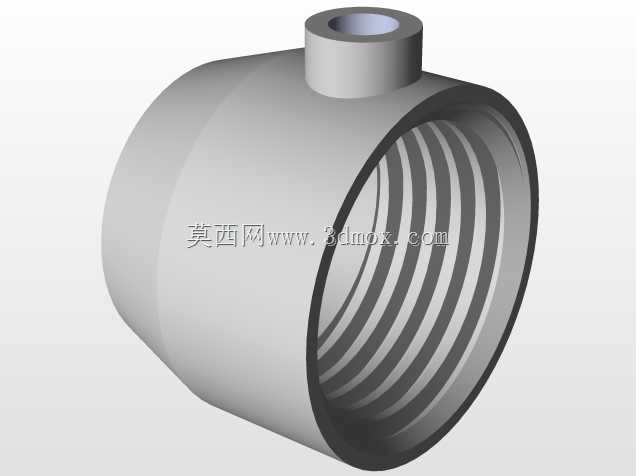

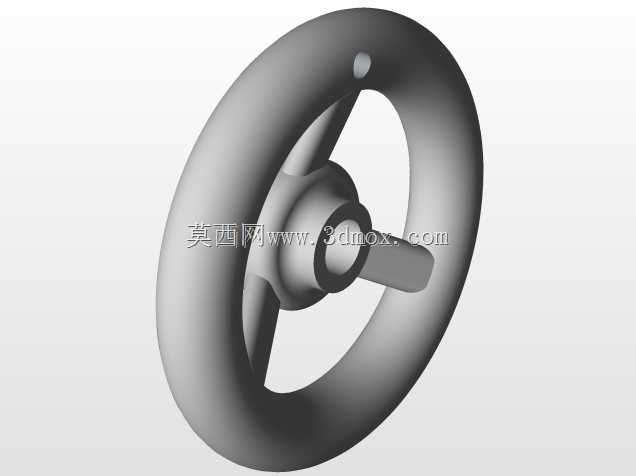

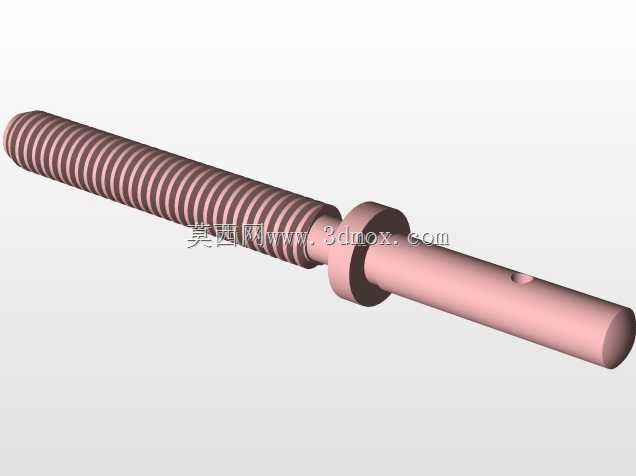

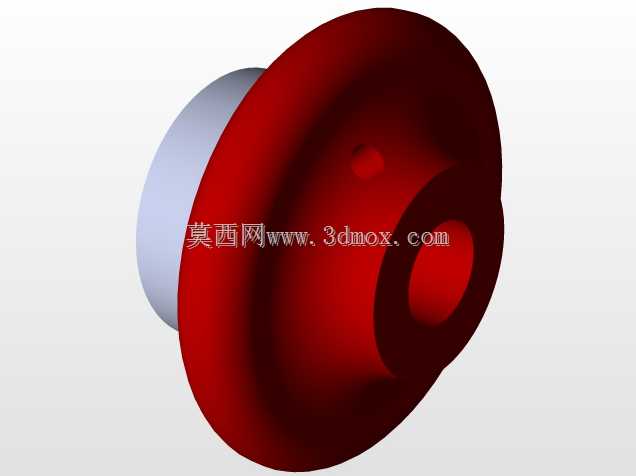

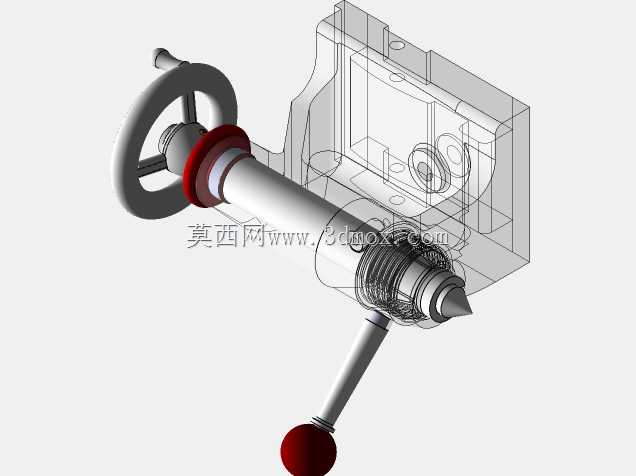

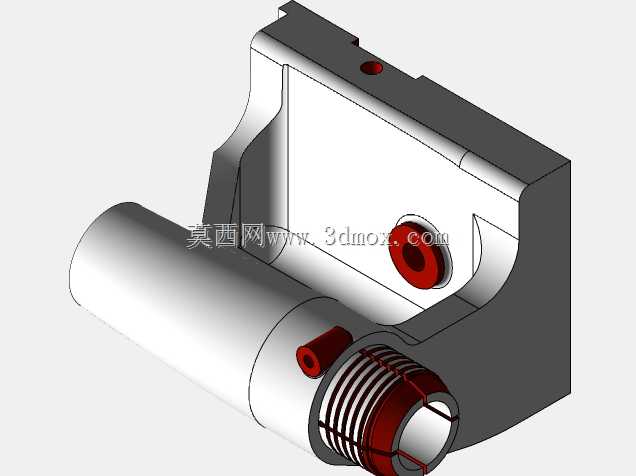

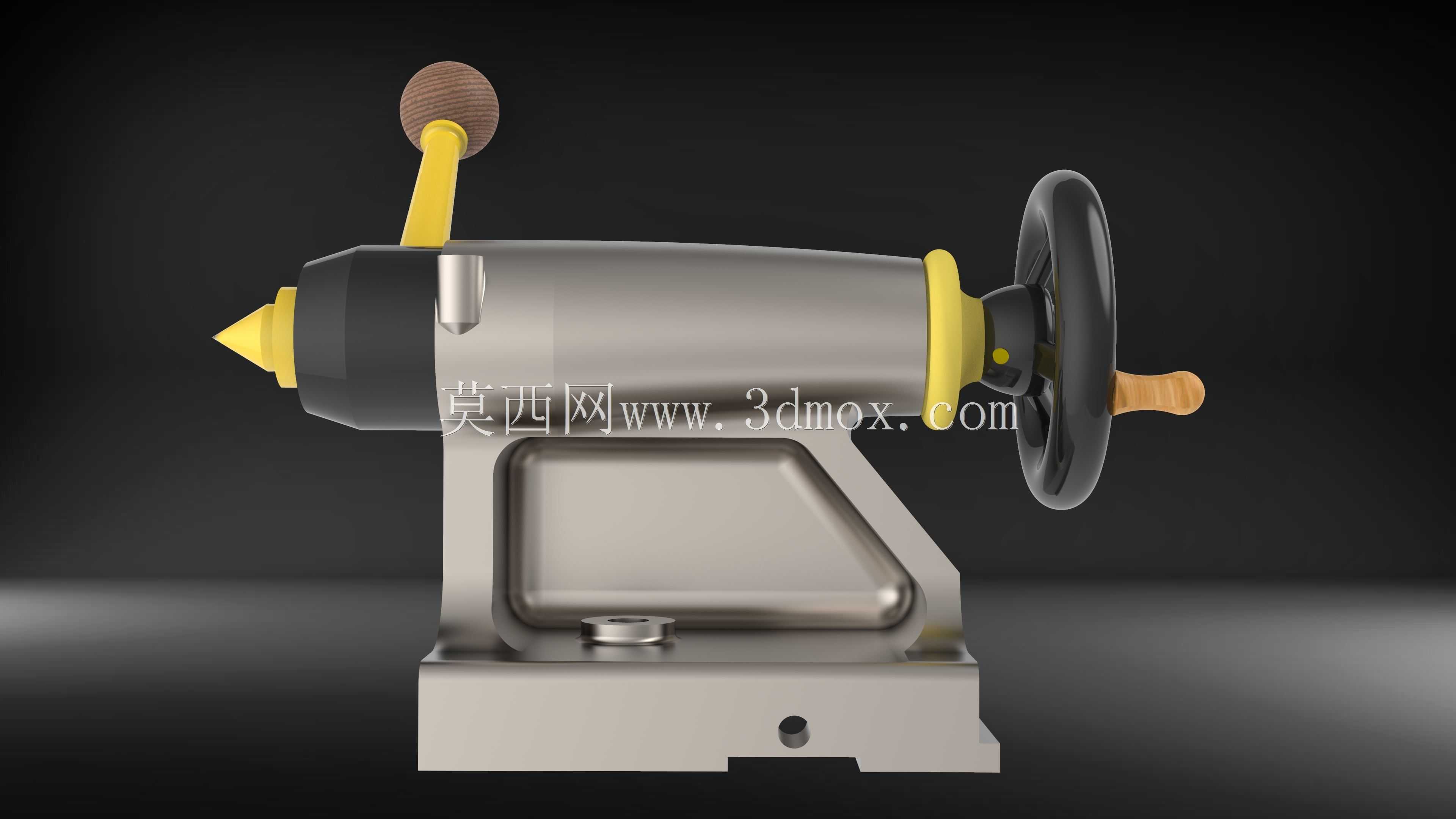

在普通卧式车床的轴类、套类零件加工场景中，尾座是承担工件轴向定位、长轴类零件回转支撑、孔加工刀具进给导向的核心配套部件，直接影响加工过程的工件刚性与尺寸精度稳定性。这款尾座的整体结构采用分体式布局，下部为带安装定位槽的铸铁底座，底座底面加工有与车床床身导轨匹配的导向贴合面，可沿床身导轨做轴向滑移，调整到对应加工位置后通过底部的锁紧机构完成固定，适配不同长度工件的装夹需求，安装边界完全匹配常规卧式车床的床身导轨截面尺寸，无需额外改造即可完成装配。上部的尾座主体为箱式铸铁结构，内部加工有水平同轴的套筒安装孔，套筒内孔采用莫氏锥度设计，可适配安装固定顶尖、回转顶尖、钻头、铰刀等不同工装，满足不同工序的使用需求。套筒侧面加工有长键槽，与主体内部的导向键配合，限制套筒的周向转动，仅保留轴向进给自由度，避免加工过程中套筒随工件或刀具回转引发精度偏差。尾座后端设置手轮进给机构，通过手轮转动带动内部丝杠副传动，驱动套筒沿轴向平稳进给，手轮上附带的小手柄可在进给到位后锁紧套筒位置，防止加工过程中套筒出现轴向窜动。尾座上部还设置了锁紧手柄，可在尾座整体位置调整完成后，将上部主体与底座牢牢锁紧，避免重切削工况下尾座出现位移偏移。尾座前端的顶尖伸出量可根据工件装夹需求灵活调整，最大伸出行程覆盖常规轴类零件的顶紧余量范围，套筒与主体孔的配合间隙经过精密配磨，保证进给过程的同轴度误差控制在加工允许范围内。从结构设计逻辑来看，这款尾座优先考虑了加工场景的刚性需求，主体壁厚与加强筋布局经过受力校核，在承受较大轴向顶紧力与切削径向力时不会出现明显形变，底座的安装面与上部主体的套筒孔垂直度经过严格管控，保证顶尖轴线与车床主轴轴线的同轴度满足加工精度要求。日常使用中，尾座套筒的润滑通道预留到位，可定期加注润滑脂降低配合面磨损，延长部件使用寿命，针对不同加工工况，只需更换套筒内的工装即可完成不同工序的切换，无需调整尾座整体安装位置，适配中小批量零件加工的灵活换产需求。
