手动刨床专用锁紧调节螺栓结构设计

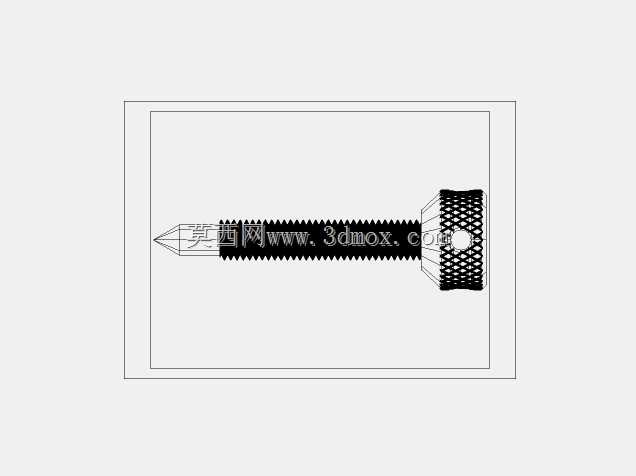

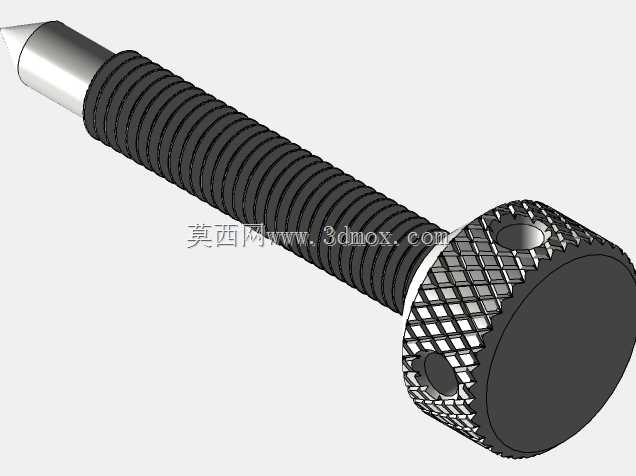

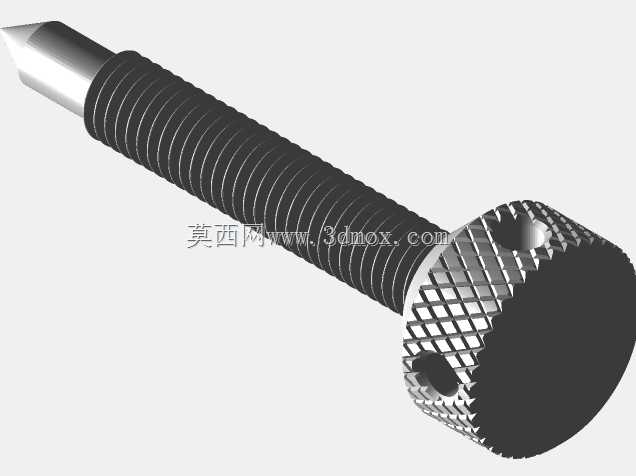

在常规金属切削加工场景里，手动刨床多用于小批量工件的平面、成型面加工，尤其是工装夹具适配性不足的零散修配、单件试制工况下，操作工人会频繁调整滑枕行程、刀架角度以及工件装夹位置，这时候配套的锁紧调节螺栓就成了影响操作效率与加工精度的核心小部件。这款螺栓的结构设计完全贴合手动刨床的操作逻辑，没有采用常规外六角或者内六角的标准螺栓头，而是做了一体化的按压式扳动结构，工人不需要额外找扳手，直接用拇指按压扳动部位就能完成锁紧与松开动作，在加工过程中需要微调刀架位置的时候，不用放下手中的其他工具就能快速操作，能大幅减少辅助工时。从结构细节来看，螺栓主体采用长条形流线型布局，整体长度适配手动刨床刀架滑座的安装槽深度，安装时直接嵌入滑座预设的T型槽内，不需要额外加装螺母配合，螺栓头部的锁紧凸轮结构经过曲面优化，锁紧时的接触面积比普通顶丝大30%左右，长期使用也不会在滑座表面压出凹痕，避免因为接触面变形导致锁紧失效。设计过程中特意规避了常规紧固件的突出棱角，所有外露边缘都做了圆弧过渡，工人在快速操作刨床进给手柄的时候，不会被螺栓棱角刮蹭到工作服或者手臂，适配车间现场的操作安全要求。螺栓中段设置了定位凸点，安装时卡入滑座的定位凹槽内，锁紧过程中螺栓不会跟转，不需要额外用工具固定螺栓尾部，单人单手就能完成全部调节动作。从安装边界来看，这款螺栓的横截面尺寸完全匹配B665等常见型号手动刨床的刀架锁紧槽尺寸，替换原有损坏的锁紧螺栓时不需要对床身或者滑座做二次加工，直接拆下旧件嵌入即可完成装配，锁紧行程覆盖刀架0到15度的角度调节范围，锁紧后刀架的晃动量控制在0.02毫米以内，能满足普通粗加工、半精加工的精度要求。螺栓尾部的复位弹片采用内嵌式设计，不会外露堆积切屑，日常清理设备的时候只需要用毛刷扫过表面就能完成清洁，不会因为切屑卡滞导致调节失效，在铸铁件、普通钢件的刨削加工场景下，能承受频繁锁紧松开的操作强度，结构可靠性远高于标准紧固件改制的替代配件。
